ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
90 rus

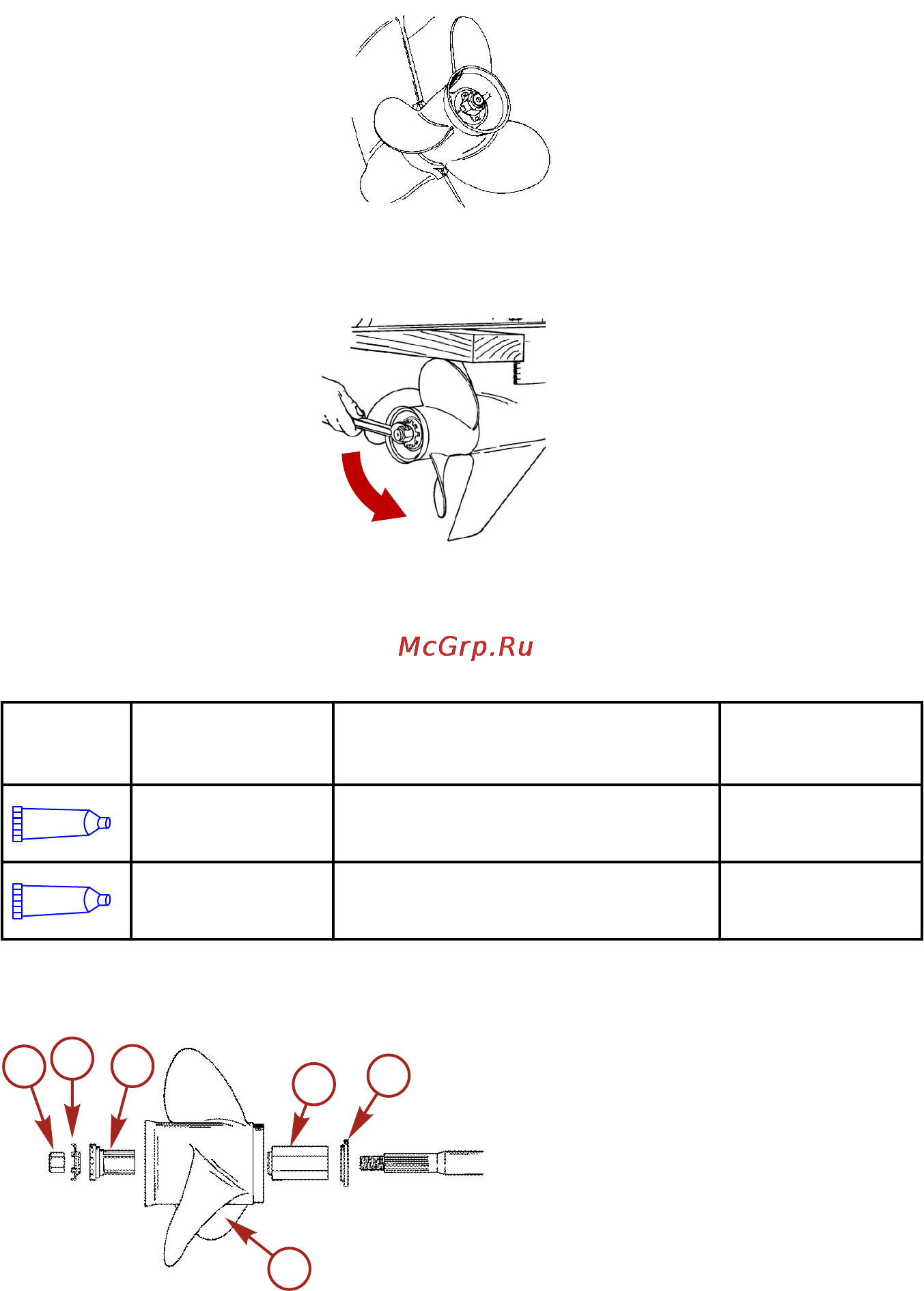

2. Выпрямите загнутые лапки стопорной шайбы гайки гребного винта.
26900
3. Поместите между коробкой передач и гребным винтом деревянный брусок для удержания
гребного винта и снимите гайку гребного винта.
29592
4. Сдвиньте и снимите гребной винт с вала. Если гребной винт заклинило на валу и его невозможно
снять, обратитесь к уполномоченному дилеру для выполнения этой процедуры.
5. Чтобы облегчить снятие гребного винта в будущем, обильно нанесите один из следующих
продуктов Mercury/Quicksilver на шлицы приводного вала гребного винта:
Труба,
ссыл.
номер
Описание Где используется Деталь №
94
Противокоррозийна
я консистентная
смазка
Шлицы приводного вала гребного винта 92-802867 Q1
95
Тефлоновая смазка
2-4-C морского
назначения
Шлицы приводного вала гребного винта 92-802859Q 1
6. Гребные винты с приводной ступицей Flo-Torq II – Установите на вал переднюю упорную втулку,
сменную приводную втулку, гребной винт, упорную втулку гребного винта, стопорную шайбу и
гайки гребного винта.
a -
Гайка гребного винта
b - Стопорная шайба гребного винта
c - Упорная втулка
d - Гребной винт
e - Сменная приводная втулка
f - Передняя упорная втулка
a
b
c
d
e
f
26941
