Mercury Marine ME F 150 CXL Verado [106/121] Техническое обслуживание
![Mercury Marine ME F 150 CXL Verado [106/121] Техническое обслуживание](/views2/1099975/page106/bg6a.png)

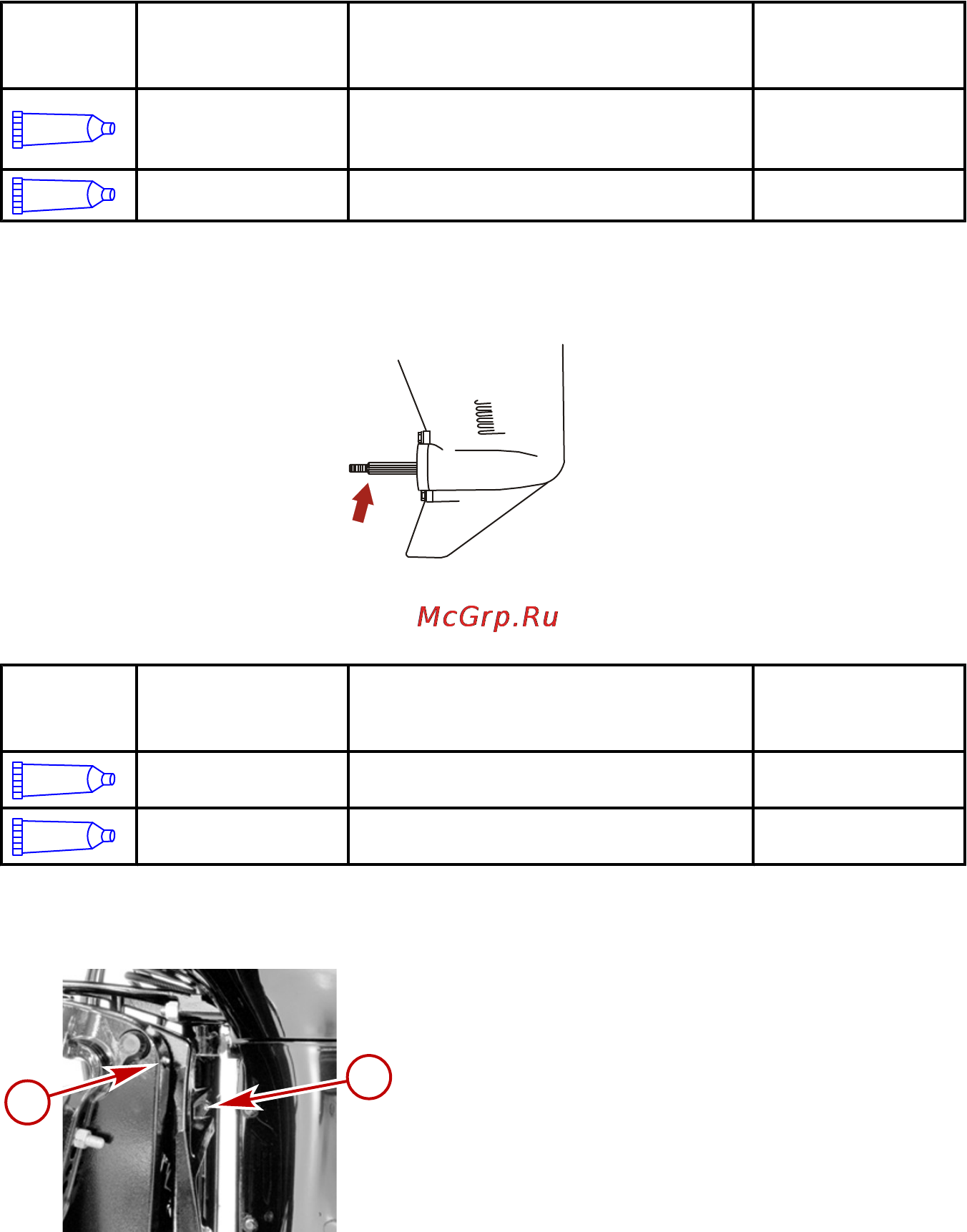

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
98 rus
Труба,
ссыл.
номер
Описание Где используется Деталь №
94
Антикоррозионная
консистентная
смазка
Вал гребного винта 92-802867 Q1
95
2-4-C с тефлоном Вал гребного винта 92-802859Q 1
• Вал гребного винта - см. раздел Замена гребного винта для получения информации о снятии
и установке гребного винта. Нанесите смазку на весь вал гребного винта, чтобы защитить
ступицу гребного винта от коррозии и заедания.
26902
3. Нанесите смазку Quicksilver или Mercury Precision 2-4-C с тефлоном или особую смазку 101 на
следующие детали.
Труба,
ссыл.
номер
Описание Где используется Деталь №
34
Специальная смазка
101
Поворотный кронштейн, ручка изменения
наклона, трубка наклона
92-802865Q02
95
2-4-C с тефлоном
Поворотный кронштейн, ручка изменения
наклона, трубка наклона
92-802859Q 1
• Поворотный кронштейн - смажьте через штуцер.
• Рычаг опоры механизма наклона - смажьте через штуцер.
a -
Держатель шарнирного соединения
b - Рычаг опоры механизма наклона
a
b
29759
