ХАРАКТЕРИСТИКИ И ОРГАНЫ УПРАВЛЕНИЯ
rus 69

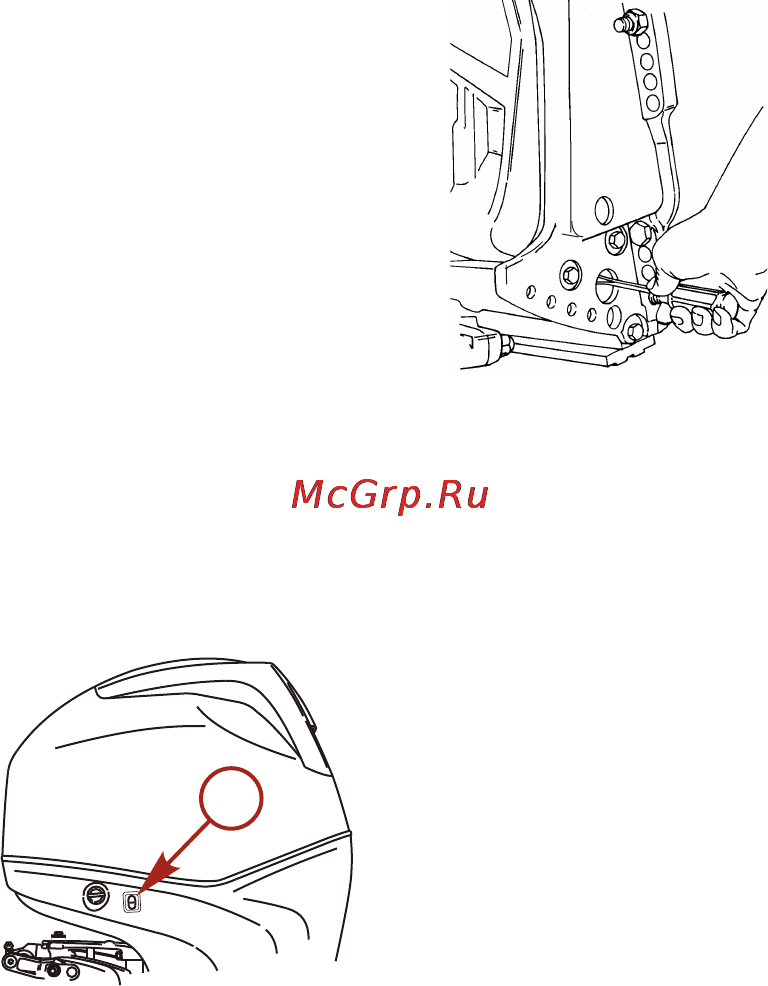

ПРИМЕЧАНИЕ: Перед эксплуатацией подвесного двигателя необходимо затянуть до отказа клапан
ручного отпирания наклона, чтобы предотвратить отклонение подвесного двигателя вверх при
движении задним ходом.
22362
ВСПОМОГАТЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ НАКЛОНА
ПРИМЕЧАНИЕ: Эта модель позволяет смонтировать вспомогательный переключатель наклона либо по
левому борту (как показано), либо по правому борту.
Этот переключатель можно использовать для наклона подвесного двигателя вверх или вниз, используя
систему усилителя дифферента.
a - Вспомогательный переключатель наклона (по левому борту)
ЭКСПЛУАТАЦИЯ ДВИГАТЕЛЯ ПРИ ПЛАВАНИИ НА МЕЛКОВОДЬЕ
При эксплуатации лодки на мелководье Вы можете отклонить подвесной двигатель выше максимального
диапазона дифферента, чтобы не ударить о дно.
1. Снизьте скорость вращения двигателя ниже 2000 об/мин.
2. Наклоните подвесной двигатель вверх. Все заборные отверстия охлаждающей воды должны
всегда находиться под водой.
3. Двигатель должен работать только на малой скорости. Если скорость вращения двигателя
превысит 2000 об/мин, он автоматически опустится вниз до положения максимального диапазона
дифферента.
14831
a
