115
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Транспортировка
При транспортировке сле-
дуйте инструкциям ниже.
1. Выключите двигатель.
2. Включите парковочную
передачу.
3. Включите стояночный
тормоз.
4. Проверьте надежность
фиксации крышки
топливного бака, масля-
ного резервуара и сиде-
нья.

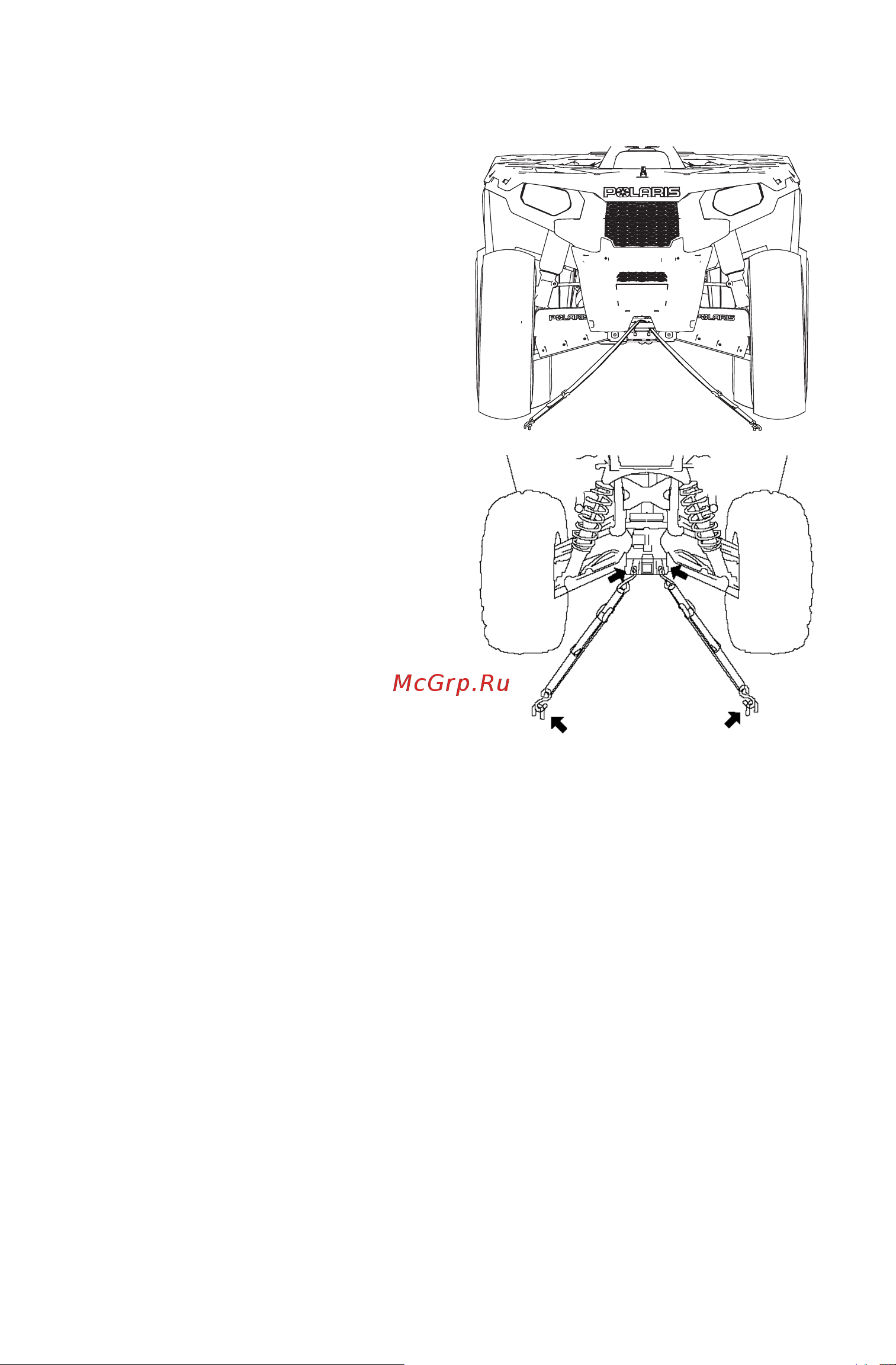

5. Надежно привязывайте
квадроцикл за раму,
используя подходящую
веревку. Не цепляйте
веревку за передние
рычаги багажные пло-
щадки или рукоятки.
6. Выньте ключ зажигания
из за
мка.
