ЭКСПЛУАТАЦИЯ
Поворот
Оба задних колеса враща-
ются с одинаковой скоро-
стью за исключение
случаев вождения в
режиме разблокировки
заднего дифференциала.
Это означает, что при
повороте наружное колесо
проходит большее расстоя-
ние по сравнению с вну-
тренним при повороте и
внутренняя шина слегка
проскальзывает.

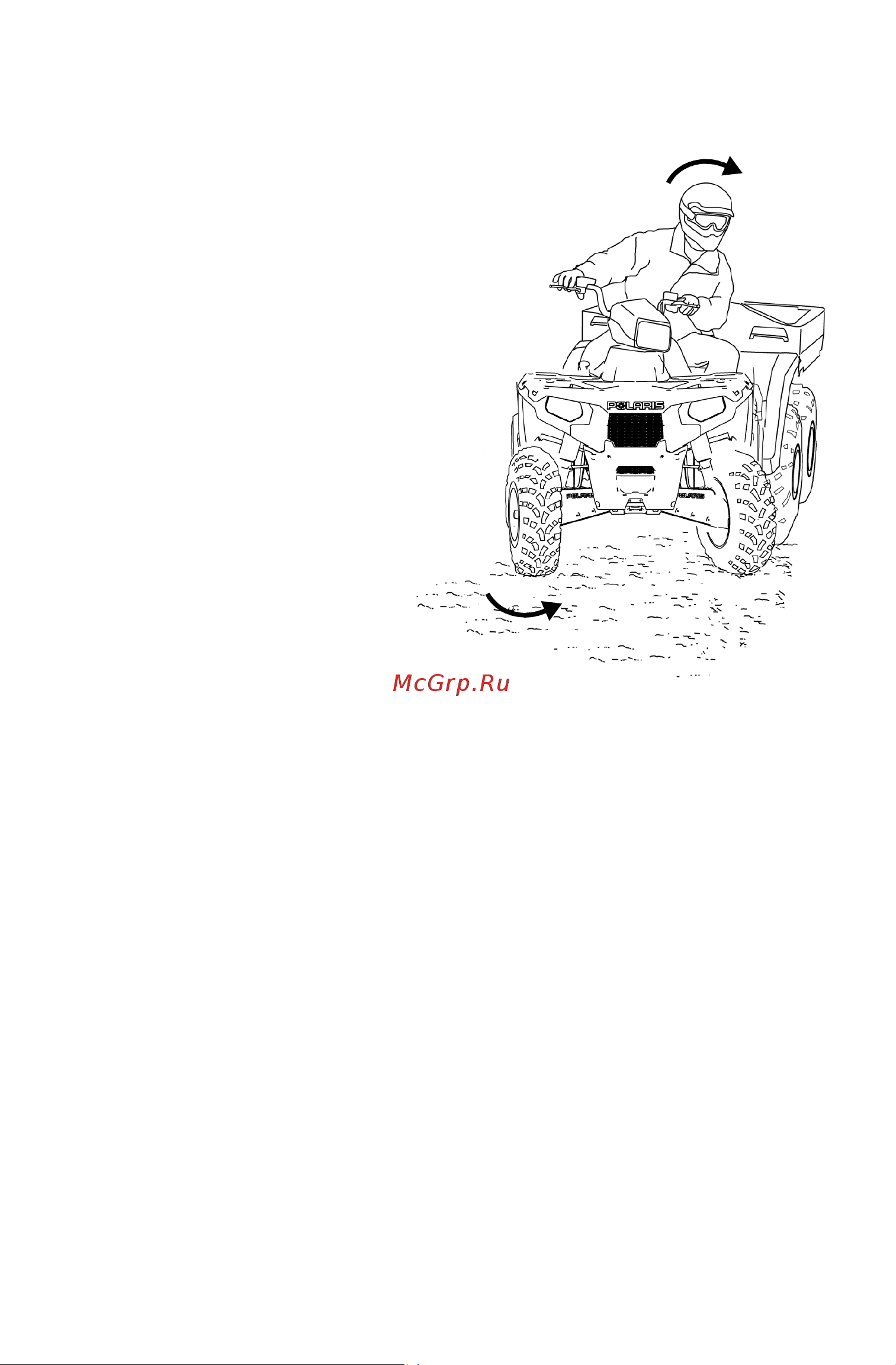

Для осуществления пово-
рота, поверните руль в сто-
рону поворота, при эт
ом
отклоняя корпус внутрь
поворота, отталкиваясь
ногой от внешней под-
ножки. Такая техника
позволяет правильно пере-
распределить вес между
передними и задними колесами, позволяя плавно поворачивать.
Аналогичным образом нужно производить повороты при движении
задним ходом.
Приобретайте навыки прохождения поворотов, начиная с прохо-
ждения поворотов на малой скорости.
ВНИМАНИЕ!Резкий поворот на большой скорости приводит к
опрокидыванию машины и серьезным травмам. Старайтесь проходить
повороты плавно. Перед поворотом снизьте скорость.
