83
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Система охлаждения
Радиатор
Чтобы система охлаждения сохраняла способность эффективного
охлаждения двигателя, охлаждающую жидкость необходимо
менять раз в два года.
Заменяйте охлаждающую жидкость всегда, когда система охлажде-
ния сливается для проведения технического обслуживания или
ремонта. При осушении расширительного бачка, проверьте уро-
вень в радиаторе. Долейте жидкость при необходимости.
ОСТОРОЖНО!Вырывающийся пар может причинить сильные ожоги.
Запрещается снимать герметичную крышку на горячем или теплом
двигателе. Дайте двигателю остыть.
1. Откройте крышку пере-
днего багажного отделе-
ния.
2. Снимите винты панели
доступа. Сожмите внеш-
ние края панели, чтобы ее
снять.
3. Снимите крышку радиа-
тора.
4. Используя воронку мед-
ленно долейте жидкость
через горловину радиа-
тора.
5. Установите крышку с кла-
паном вентиляции. Использование нештатной крышки нару-
шит работоспособность системы охлаждения. Обратитесь к
Дилер
у для заказа правильной крышки.
6. Установите панель доступа и крышку багажного отделения.

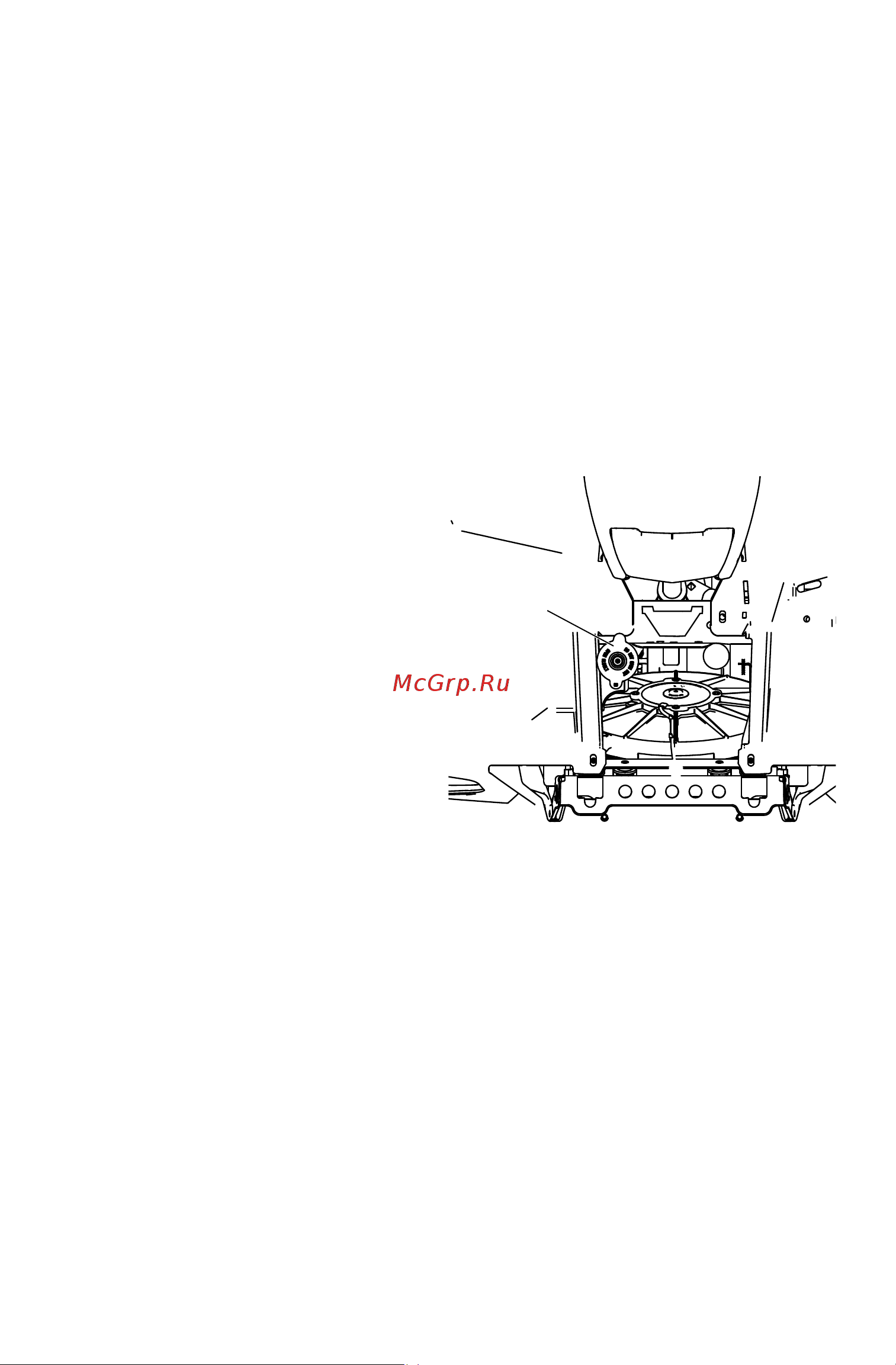

Крышка
радиатора
