65
ЭКСПЛУАТАЦИЯ

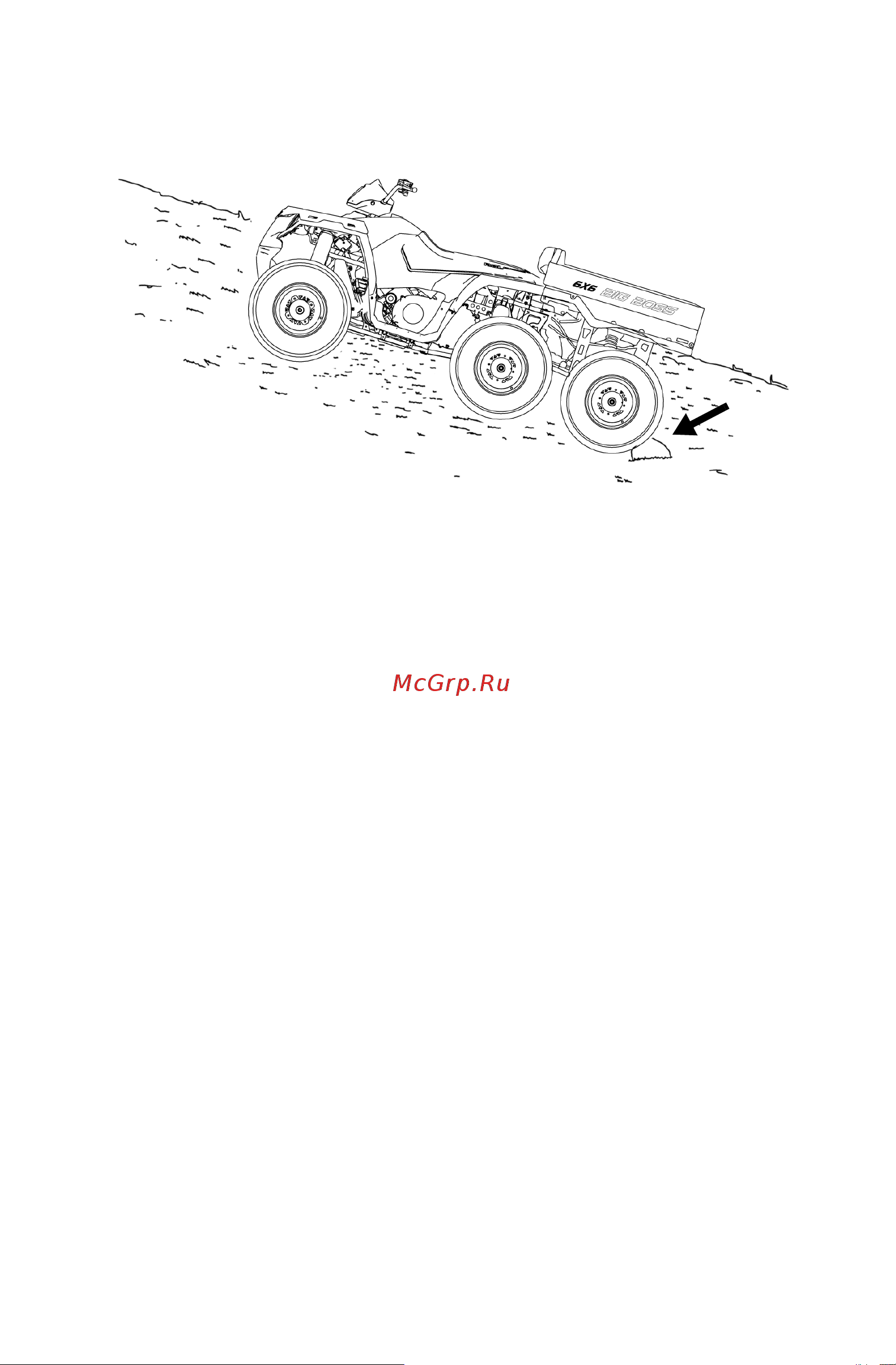

Парковка на склоне
При возможности избегайте стоянки на склоне. Если это неиз-
бежно, соблюдайте следующие правила:
1. Выключите двигатель.
2. Включите парковочную передачу.
3. Включите стояночный тормоз.
4. Заблокируйте задние колеса при помощи какого-либо предмета
со стороны, которая ближе к подножью склона.
