116
РЕГУЛИРОВКИ
Регулировка развала и угла наклона пово-
ротной оси.
Не регулируется

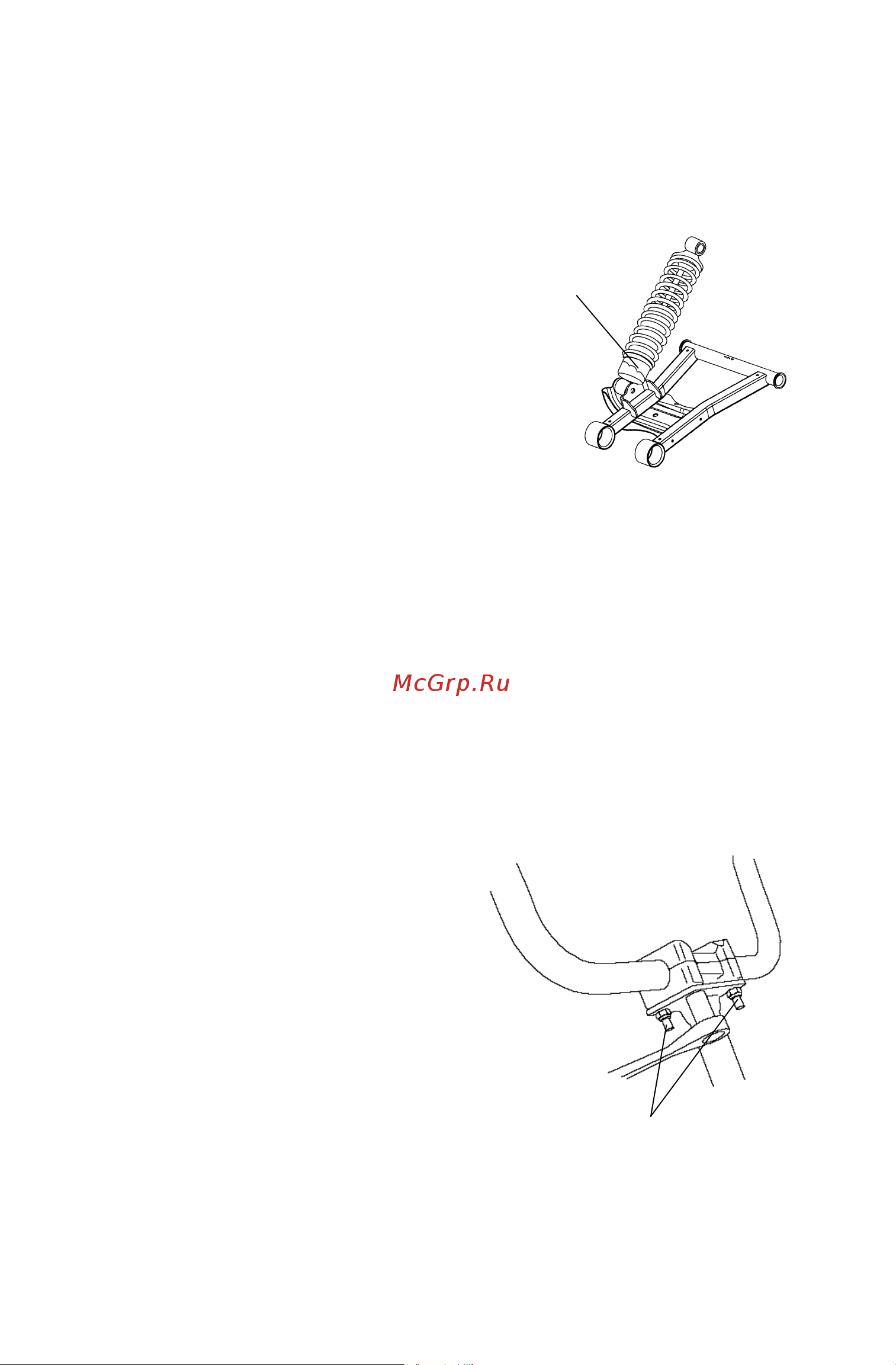

Задние пружины
Передние и задние пружины регулиру-
ются вращением регулятора. По часо-
вой стрелке для увеличения или
против часовой стрелке для уменьше-
ния жесткости. Всегда производите
одинаковую регулировку задних пру-
жин.
Пружины увеличенной жесткости
доступны к заказу у авторизованного
Дилера Polaris.
Руль
Руль имеет возможность регулировки.
ВНИМАНИЕ!Неверная регулировка или затяжка болтов регулировочного
блока не соответствующим моментом могут привести к ограничению
управляемости или ослаблению крепления руля, что в свою очередь
приведет к потере управления и возможной травме или гибели. Строго
следуйте приводимым ниже инструкциям. При необходимости Вы всегда
можете обратиться за помощью к авторизованному дилеру Polaris.
1. Снимите верхний корпус
фары.
2. Ослабьте четыре болта кре-
пления руля.
3. Отрегулируйте положение
руля по высоте. Убедитесь,
что при повороте руля его
рукоятки не задевают за
топливный бак и другие
части машины.
4. Затяните два передних болта
моментом затяжки: 14-17
Нм, затем— два задних
болта. В задней части зажим-
ных блоков должен ос
та-
ваться зазор около 3 мм.
Регулятор
Руль
Болт
