88
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Шины
Установка колеса
1. Включите парковочную передачу.
2. Включите стояночный тормоз.
3. Поставьте колесо так, чтобы ниппель располагался снаружи, а
вращение колеса происходило в направлении, указанном стрел-
кой на шине.
4. Установите колесные гайки и затяните их от руки.
5. Опустите машину на землю.
6. Затяните колесные гайки. Момент затяжки указан в таблице.
ВНИМАНИЕ!Незатянутые колесные гайки могут привести к откреплению
колеса при движении, что может привести к повреждениям, личным
травмам или смерти. Убедитесь, что все гайки затянуты в соответствие со
спецификацией.

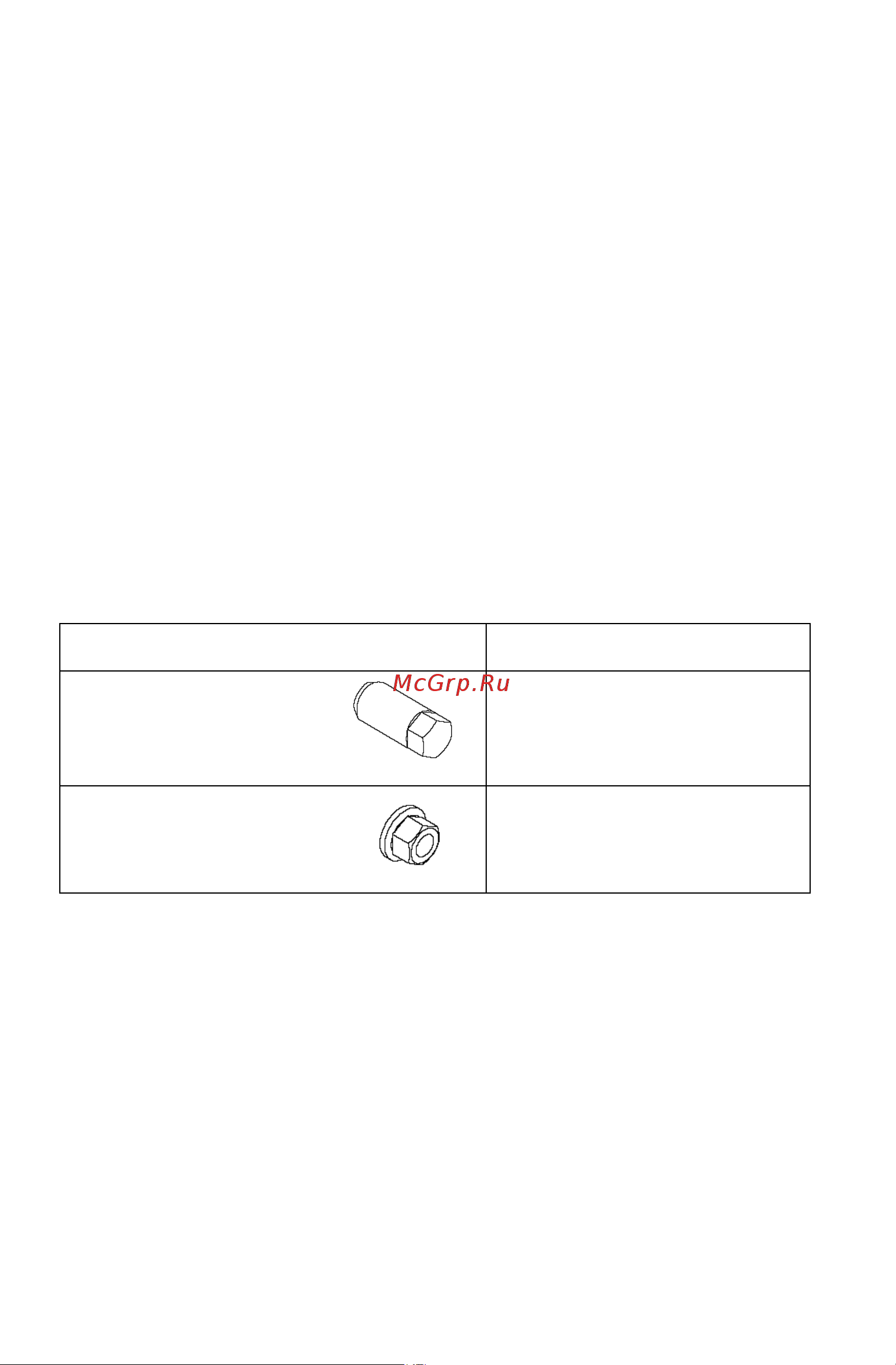

Спецификация по затяжке колесных гаек
Регулярно проверяйте затяжку колесных гаек.
Тип гайки Момент затяжки
Удлиненная гайка 41 Нм (30 Фунт-футов)
доворот 1/4 оборота
2-х составная гайка с
фланцем
37 Нм (27 Фунт-футов)
