Polaris SPORTSMAN 800 BIG BOSS 6X6 (2013) [85/134] Схождение
![Polaris Industries Inc SPORTSMAN 800 6x6 BIG BOSS 2013 [85/134] Схождение](/views2/1965072/page85/bg55.png)
85
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Схождение
Используйте процедуру для проверки схождения передних колес.
Рекомендуемое схождение: -(3-6) мм (расхождение).
ВНИМАНИЕ!Неверная регулировка схождения может привести к
повреждениям или смерти. Не производите регулировку самостоятельно.
Регулировку должен производить авторизованный Дилер Polaris.
1. Расположите технику на
ровной поверхности.
2. Установите руль прямо.

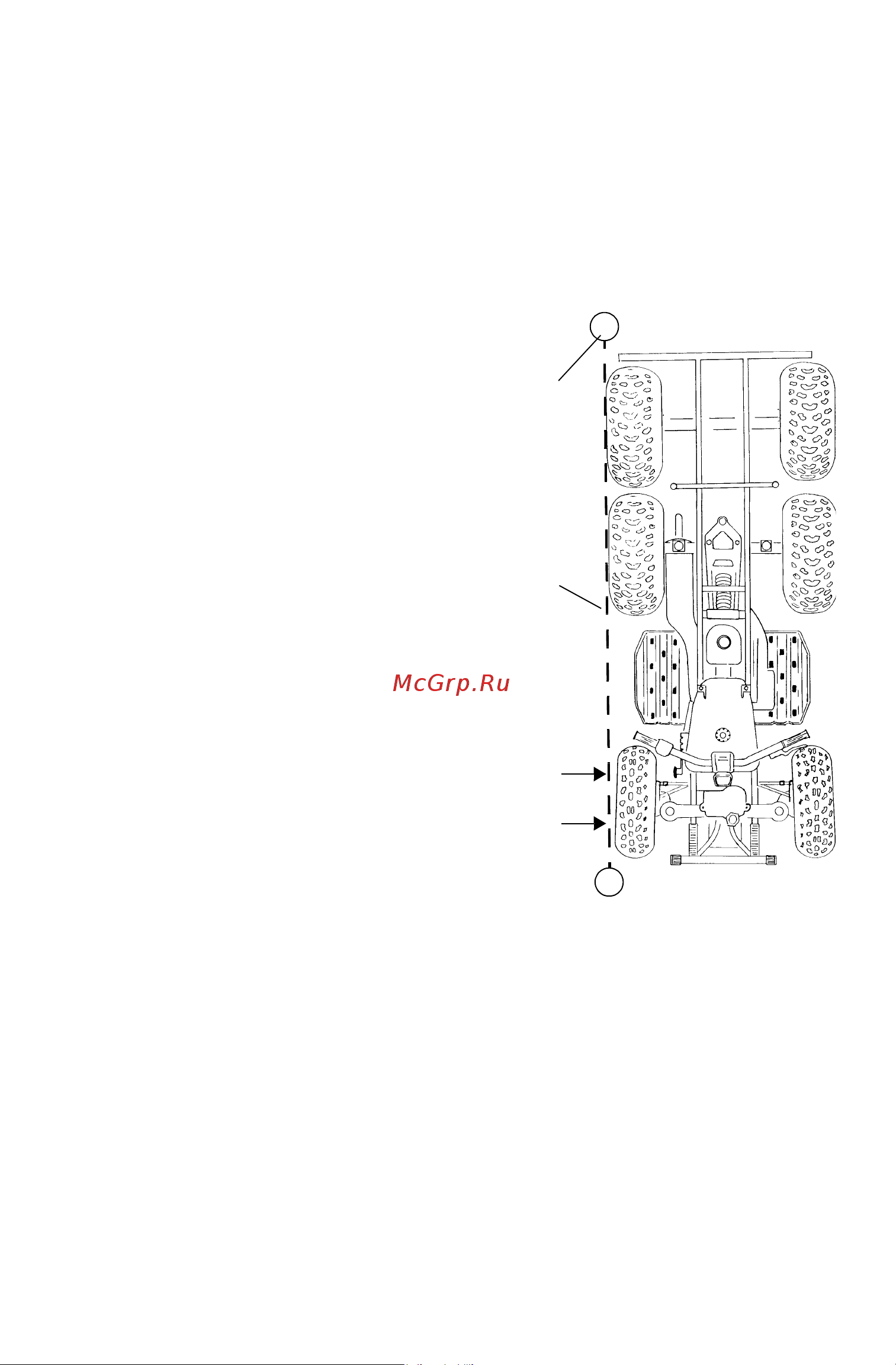

3. Привяжите трос к двум
стойкам как показано на
рисунке. Расположите
стойки так, чтобы трос
находился на высоте осей
колес и касался заднего
колеса. Вместо троса
можно использовать длин-
ную линейку.
4. Измерьте расстояние от
троса до передней и задней
кромок переднего диска.
Расст
ояние от троса до
задней кромки должно
быть на 2-3 мм больше, чем
до передней кромки, с
каждой из сторон для
обеспечения общего
расхождения 3-6 мм.
5. Повторите замер с другой
стороны квадроцикла.
6. При выявлении неверной регулировки обратитесь к Дилеру
Polaris.
Трос
Стойка
2
1
