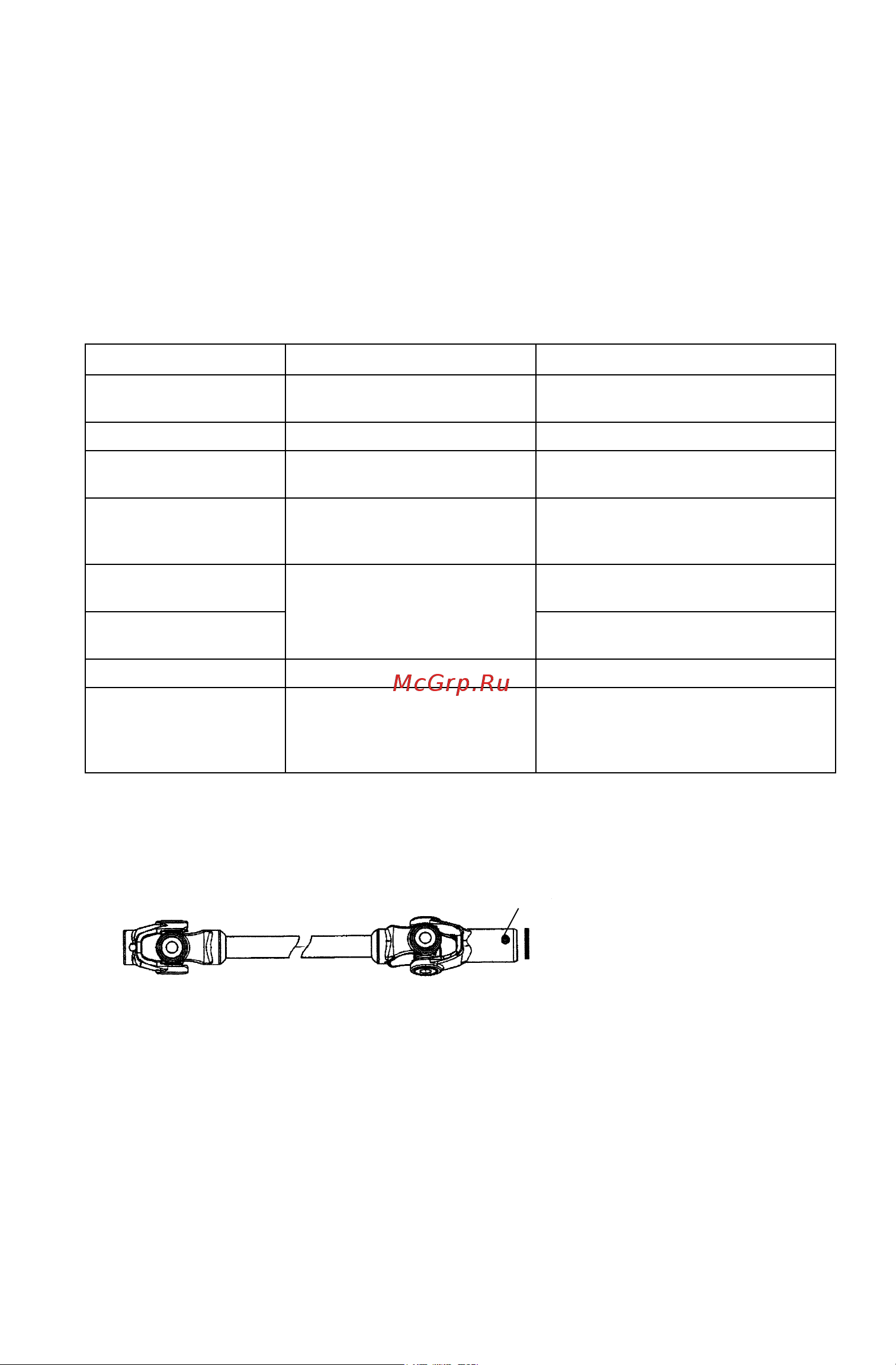

71
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рекомендации по смазке
Проверяйте и смазывайте все компоненты через интервалы, указан-
ные в регламенте ТО, стр. 67. Позиции, не перечисленные в регла-
менте, через общие интервалы смазки аналогичных узлов.
А-образные рычаги смазываются на заводе при установке и не
нуждаются в дополнительной смазке, кроме как при экстремальной
эксплуатации или по какой-то специальной причине, на усмо
тре-
ние Владельца.
Элемент Состав Способ
Масло двигателя PS-4 PLUS Performance
Synthetic 2W-50
См. стр. 72.
Тормозная жидкость Только DOT 4 См. стр. 31.
Трансмиссионное
масло
AGL PLUS Transmission
Fluid
См. стр. 75.
Жидкость Demand
Drive (Передний
редуктор)
Demand Drive Plus Fluid См. стр. 76.
Масло центрального
редуктора
ATV Angle Drive Fluid См. стр. 79.
Масло заднего
редуктора
См. стр. 78.
Жидкость ADC Demand Drive Plus Fluid См. стр. 80.
Крестовины пере-
днего кардана
POLARIS Premium U-Joint
Lube
Смажьте фитинг (максимум 3
качка) раз в 800 км и для консер-
вации или после погружения во
в
лажную среду.
Крестовины переднего кардана
