26
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Переключатели
Кнопка Mode/Кнопка Оverride
На данном квадроцикле присутствует система ограничения скоро-
сти при движение задним ходом, для снятия ограничения нажмите
кнопку Override
ВНИМАНИЕ!Нажатие на кнопку Override при открытой дроссельной
заслонке, ведет к потере контроля над квадроциклом и, как следствие,
травмам и гибели людей. Нажимайте кнопку Override только при закрытой
дроссельной заслонке.
Кнопка Override также используется как кнопка MODE для пере-
ключения экранов цифрового прибора. См. стр. 37.
Система полного привода
За помощью обращайтесь к дилеру, см. стр. 34.

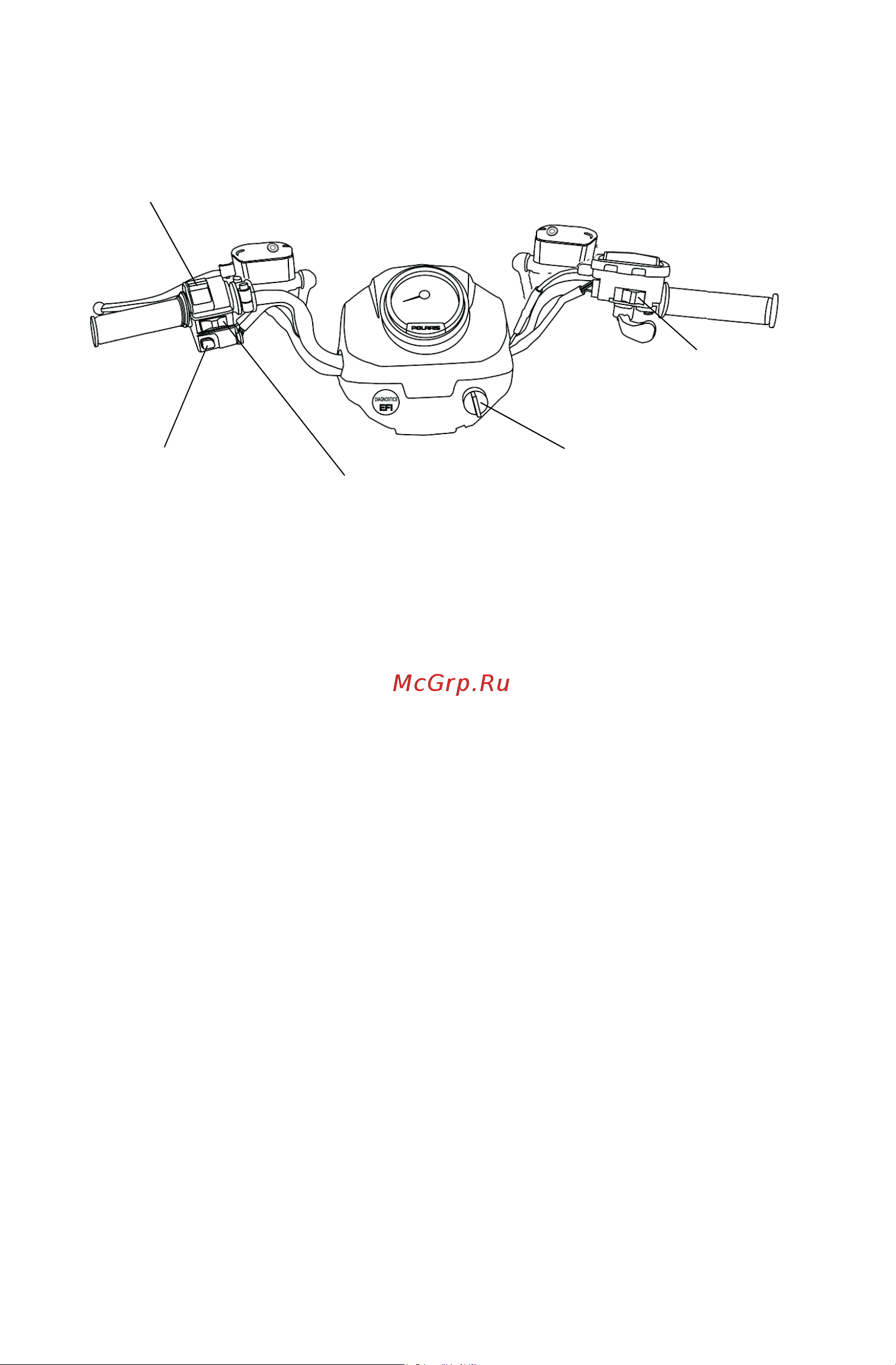

Mode/Reverse
Override
Переключатель
Замок зажигания
Выключатель
двигателя
Переключа-
тель фар
6X6
Переключатель
