ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Воздушный фильтр
1. Снимите сиденье.
2. Снимите крышку воздушного
фильтра открутив винты и
сняв фиксаторный ремень.
3. Отпустите хомут и снимите
фильтр
4. Снимите тканевый префильтр
с воздушного фильтра, про-
мойте его в мыльной воде и
высушите. Промойте его в
мыльной воде, затем тща-
тельно промойте его от мыла
и высушите.
5. Установите префильтр на воз-
душный фил
ьтр. При необхо-
димости замените воздушный
фильтр.
6. Установите фильтр и хомут
фильтра. Не перетягивайте хомут т.к. возможно повреждение
фильтра.
7. Установите крышку воздушного фильтра и сиденье.

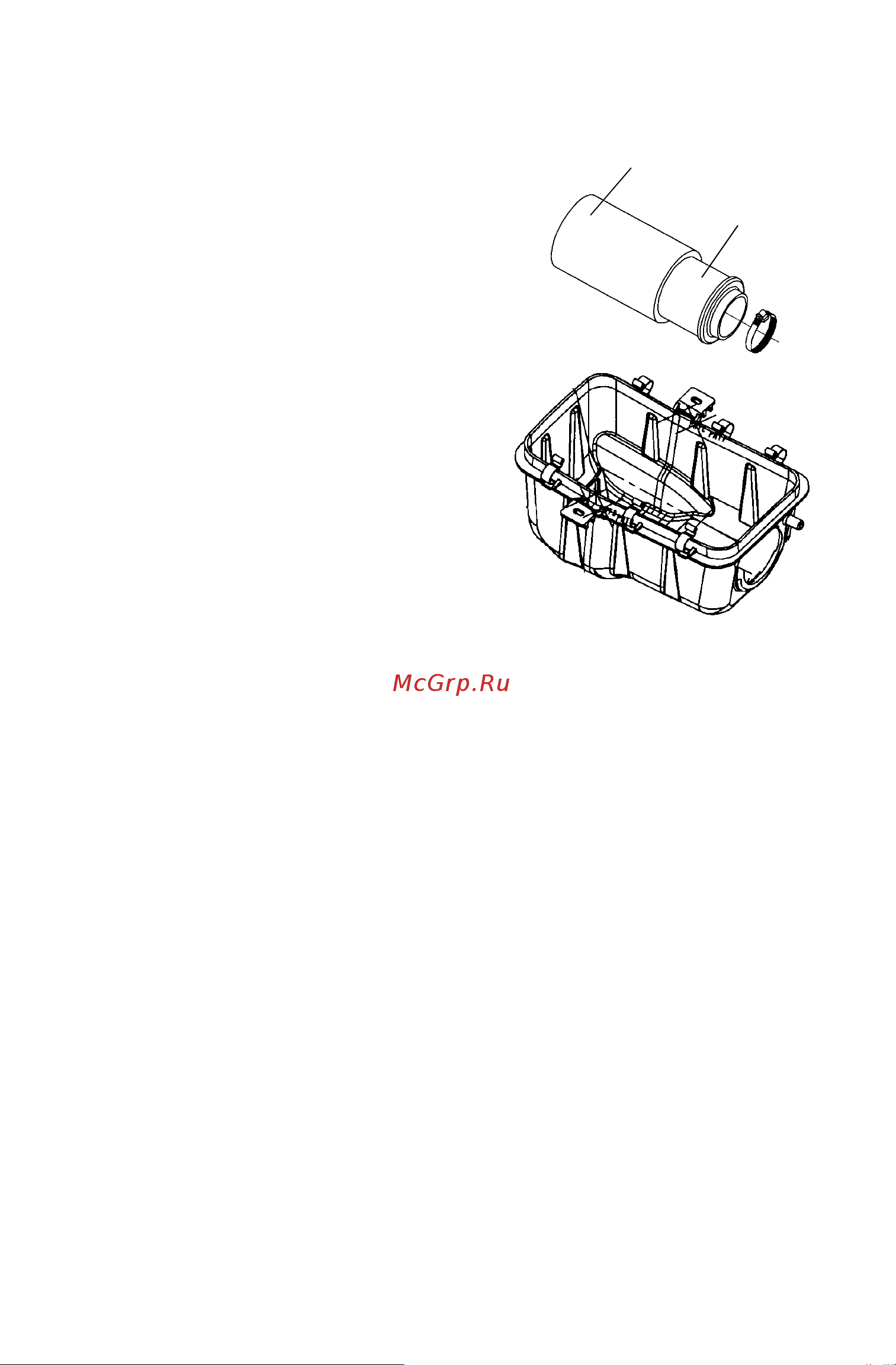

Фильтр
