95
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фары

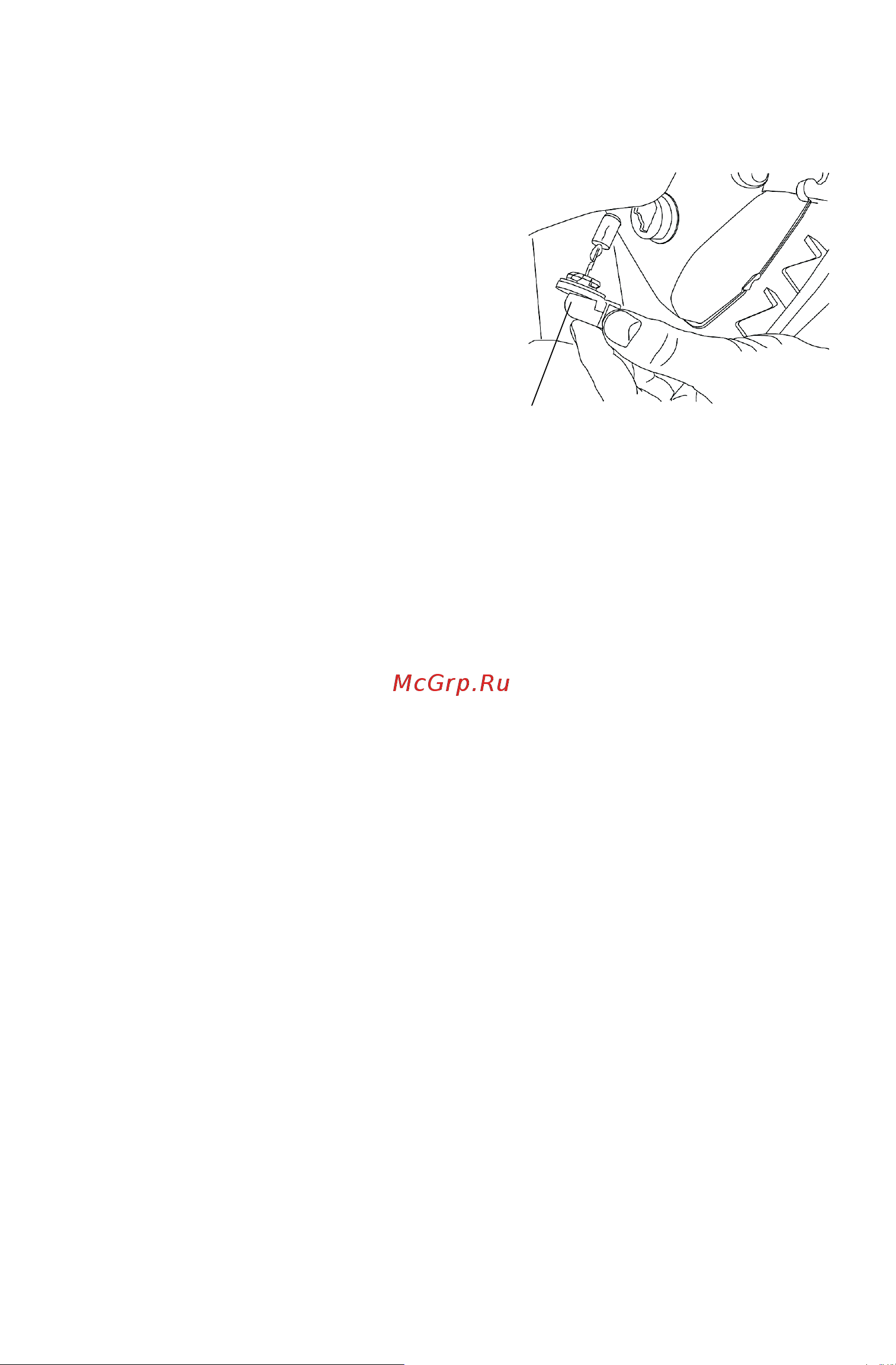

Замена ламп ближнего света
1. Отверните против часовой
стрелке заднюю часть фары.
Достаньте проводку и лампу из
корпуса фары.
2. Замените лампу.
3. Установите проводку обратно.
4. Заверните заднюю часть фары,
вращая ее по часовой стрелке.
Замена ламп задних фар/
стоп-сигналов
1. Снимите винты крепления дефлектора задней фары Снимите
дефлектор и прокладку.
2. Снимите лампу.
3. Нанесите диэлектрическую смазку на контакты. Установ ите
лампу в корпус.
4. Проверьте работу фар.
5. Установи т е дефлектор и прокладку на место.
Проводка
