ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Масло центрального редуктора
Выполняйте периодическое тех-
ническое обслуживание в соот-
ветствии с интервалами,
указываемыми в таблице регла-
мента технического обслужива-
ния, начинающейся на стр. 67.
Мы рекомендуем использовать
POLARIS ATV Angle Drive
Fluid. На стр. 124 указаны ката-
ложные номера продуктов
POLARIS.
Заливная пробка центрального
редуктора расположена на боко-
вой части редуктора. Поддерживайте уровень масла по кромку
заливного отверстия.
Уровень масла
1. Расположите технику на ровной поверхности.
2. Снимите заливную пробку. Проверьте уровень масла.
3. Долейте рекомендованное масло при необходимости.
4. Установите заливную пробку. Момент затяжки 19 Нм
Замена масла
1. Снимите заливную пробку.
2. Вывинтите сливную пробку, расположенную снизу редуктора.
Слейте масло в специальную емкость. Правильно утилизи-
руйте слитое масло.
3. Очистите и установите сливную пробку. Момент затяжки 19
Нм
4. Долейте 500 мл. рек оме до ванного масла.
5. Установите заливную пробку. Момент затяжки 19 Нм
6. Проверьте отсутствие утечек.

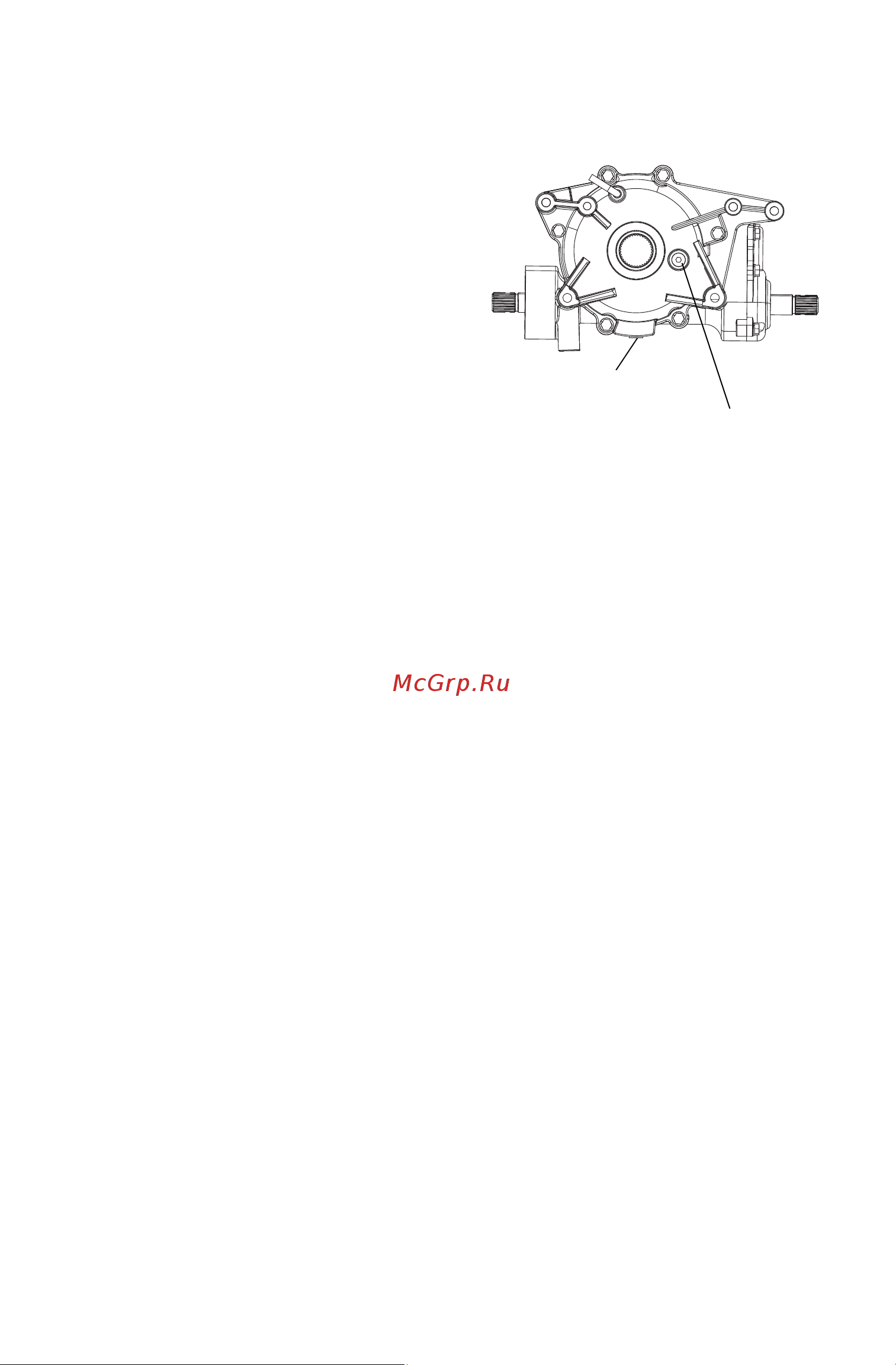

Сливная пробка
Заливная пробка
