ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Масло двигателя
Замена масла и фильтра
Меняйте масло в соответствии с интервалами, указываемыми в
таблице регламента технического обслуживания, начинающейся на
стр. 67. При замене масла необходимо заменять масляный фильтр.
1. Расположите технику на ровной поверхности.
2. Запустите двига-
тель. Прогрейте дви-
гатель 2-3 минуты на
холостом ходу.
Выключите двига-
тель.
3. Очистите область
вокруг сливной
пробки.
4. Расположите
емкость для исполь-
зов
анного масла под
сливной пробкой.
5. Снимите сливную пробку. Полностью слейте масло.
ОСТОРОЖНО!Горячее масло может вызвать ожоги. Не допускайте контакт
с горячим маслом.
6. Установите новое уплотнение. Уплотняющие поверхности
сливной пробки и коробки передач должны быть чистыми, без
задиров, вмятин или царапин.
7. Установи т е сливную пробку. Затяните моментом от 19 до 24
Нм.
8. Расположите ветошь под
масляным фильтром. С помо-
щью специального ключа
открутите фильтр. Вращайте
фильтр против часовой стрелки
для того, чтобы его снять.
9. Используя чист
ую ткань, очи-
стите посадочное место филь-
тра.

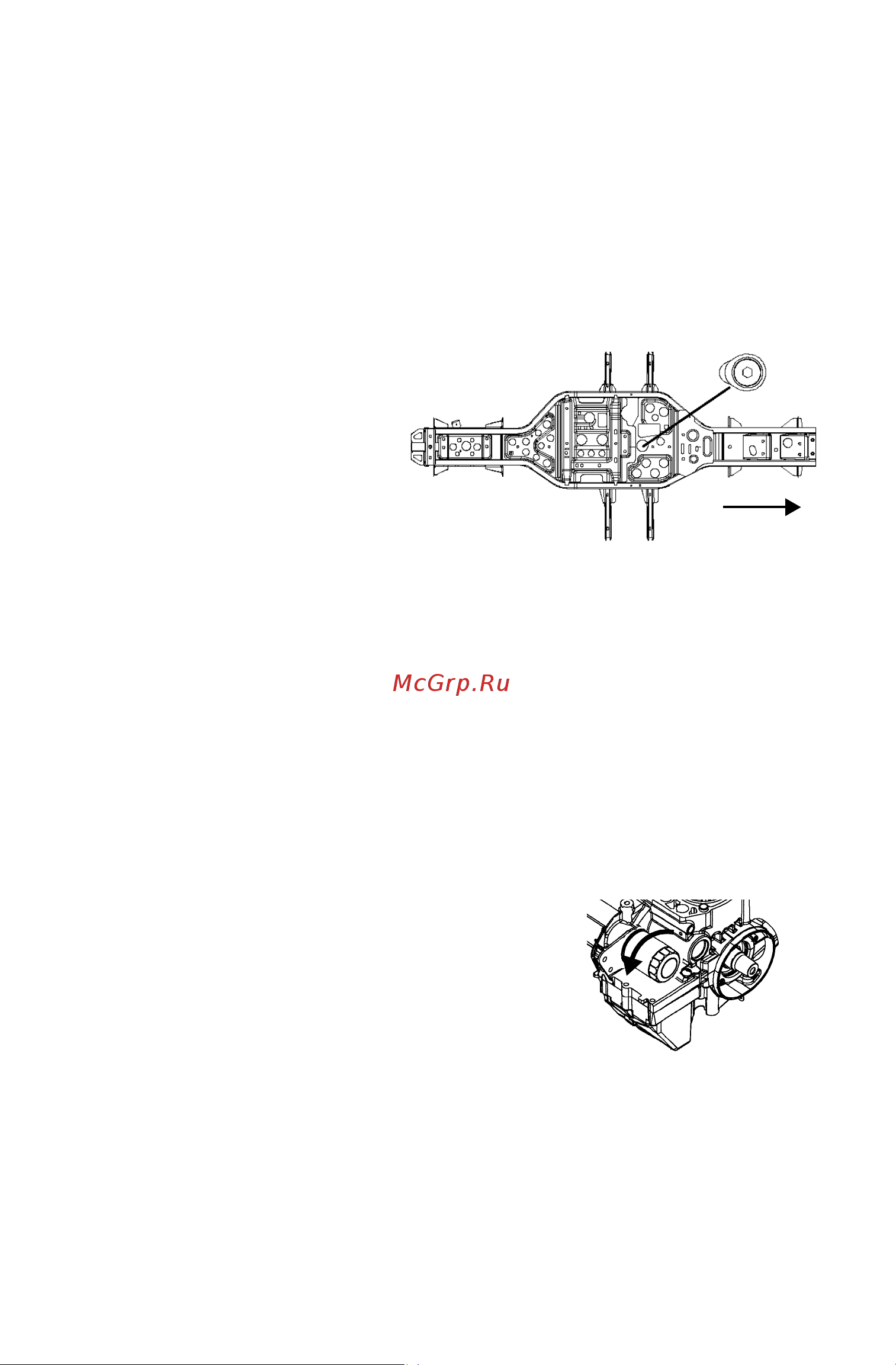

Расположение сливной
пробки
