УКРАЇНСЬКА РУССКИЙ ENGLISH
- 8 -

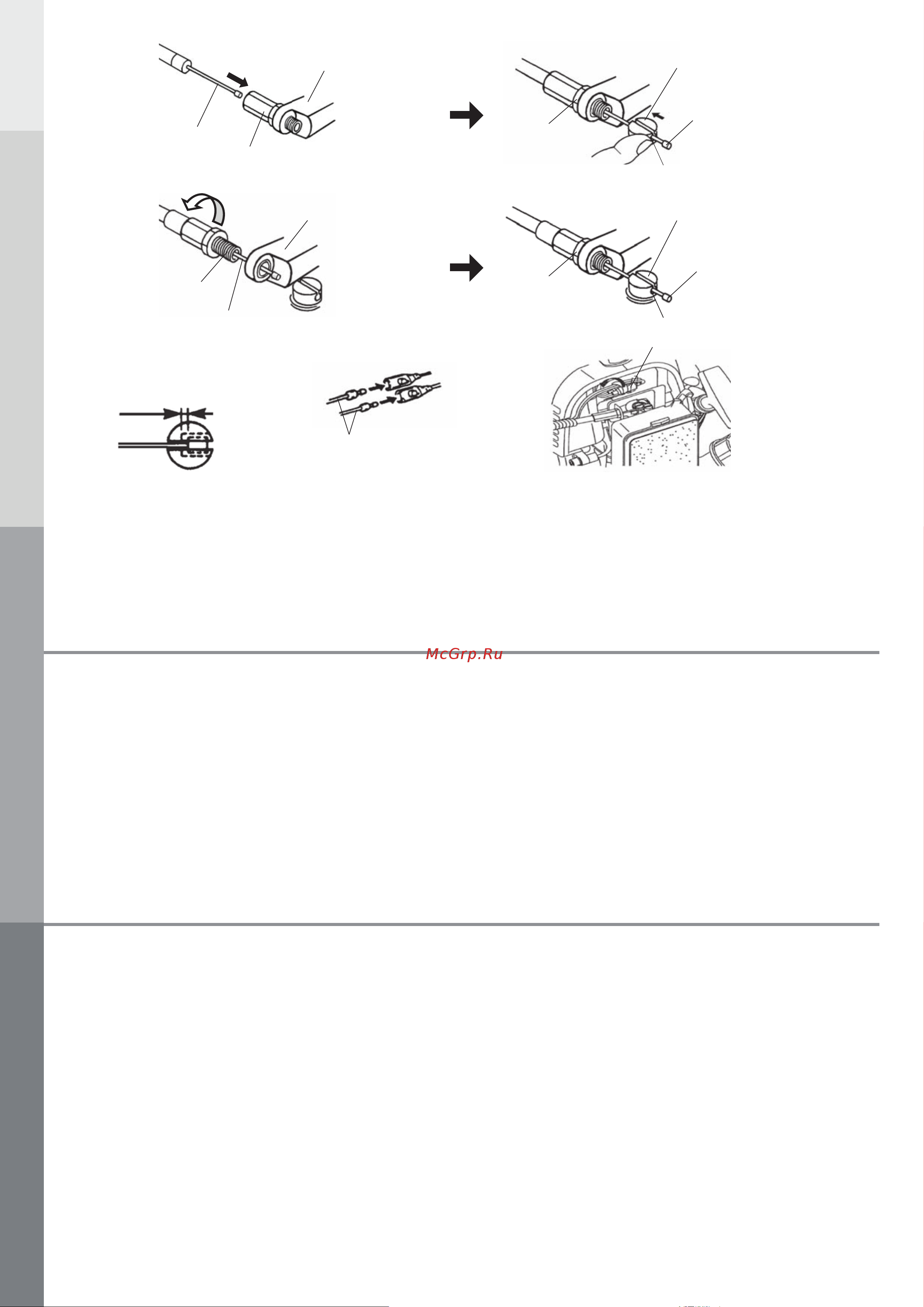

CONNECTING THROTTLE CABLE AND STOP SWITCH WIRES
[WX21]
1. Insert the throttle cable through the cable adjuster sleeve. [#8-1]
[WX24, WX30, WX42]
1. Insert the throttle cable through the carburetor bracket, then screw a cable adjuster
sleeve into the carburetor bracket fully. [#8-3]
[All models]
2. Position the slotted ftting on the carburetor so the recessed hole for the lug is away
from the cable adjuster sleeve.
3. Rotate the carburetor throttle cam and slip the throttle cable through the slot in the
slotted tting, making sure the cable lug drops into the recessed hole.[#8-2, #8-4]
4. Operate the throttle trigger a few times to make sure that it works correctly.
5. Adjust the cable adjuster sleeve so the stop on the carburetor throttle cam just con-
tacts the throttle stop and the cable position keep 1-2mm play between cable lug and
slotted ttings when the throttle trigger is fully depressed.[#8-5]
6. When the throttle cable is adjusted correctly, tighten the lock-nut.
7. Plug the stop switch wires into the matching connectors from the engine. Note that
wire polarity is not important. [#8-6]
[WX42]
8. Lap and x the stop switch wires and connectors with clamp. [#8-7]
ПОДКЛЮЧЕНИЕ ТРОСИКА ДРОССЕЛЯ И ПРОВОДОВ ВЫКЛЮЧАТЕЛЯ
[WX21]
1. Вставьте тросик дросселя в регулировочная муфта. [#8-1]
[WX24, WX30, WX42]
1. Вставьте тросик дросселя в кронштейн карбюратора, затем полностью закрутите
регулировочную муфту тросика в кронштейн карбюратора. [#8-3]
[Все модели]
2. Поместите разрезную муфту на карбюратор так, чтобы о
тверстие с выемкой для
наконечника находилось с противоположной стороны от регулировочной муфты
тросика.
3. Поверните кулачок дросселя карбюратора и вставьте тросик дросселя в разрез
муфты, убедившись, что наконечник тросика попал в отверстие с выемкой.
[#8-2, #8-4]
4. Несколько раз поработайте дроссельным регулятором и убедитесь, что он рабо-
тает правильно.
5. Отрегулируйте регулировочную муфту тросика так, чтобы упор на кулачке дрос-
селя карбюратора коснулся упора дросселя, и чтобы при полностью нажатом
дроссельном регуляторе ост
авалось 1 - 2 мм хода между наконечником тросика
и разрезной муфтой.[#8-5]
6. Когда тросик дросселя отрегулирован
правильно, затяните контргайку.
7. Вставьте провода выключателя в соответствующие соединители от двигателя.
Полярность проводов не имеет значения. [#8-6]
[WX42]
8.
Зажмите и зафиксируйте провода выключателя и соединители с помощью хомута.
[#8-7]
ПІДКЛЮЧЕННЯ ПАЛИВНОГО ТРОСА ТА ПРОВОДІВ ВИМИКАЧА
[WX21]
1. Протягніть паливний трос крізь втулка регулювання троса. [#8-1]
[WX24, WX30, WX42]
1. Протягніть паливний трос крізь кронштейн карбюратора, а потім повністю вкру-
тіть втулку регулювання троса в кронштейн карбюратора. [#8-3]
[Всі моделі]
2. Розташуйте жолобчатий фітинг на карбюраторі так, щоб втоплений отвір для
наконечника знаходився з протилежної сторони від втулки регулювання троса.
3. Пов
ерніть кулачок дросельної заслінки карбюратора та протягніть паливний трос
крізь жолоб у жолобчатому фітингу так, щоб наконечник троса впав у втоплений
отвір.[#8-2, #8-4]
4. Увімкніть дросельний регулятор кілька разів, щоб переконатися, що він працює
правильно.
5. Відрегулюйте втулку регулювання троса так, щоб вимикач на кулачку дросель-
ної заслінки карбюратора лише торкався упору дросельної заслінки та щоб між
наконечником троса й жолобчатими фітингами була відстань 1–2 мм, коли дро-
сельний регулятор повністю опущений.[#8-5]
6. Відрегулювавши паливний трос, затягніть контргайку.
7. Вставте проводи вимикача у відповідні з’єднувачі у двигуні. Зверніть увагу:
полярністьпроводів не має значення. [#8-6]
[WX42]
8. За
тисніть і зафіксуйте дроти вимикача і з’єднувачі за допомогою хомута. [# 8-7]
[#8-3]
[#8-1]
[#8-4]
[#8-2]
Cable Adjuster Sleeve
Регулировочная муфта тросика
Втулка регулювання троса
Cable Adjuster Sleeve/ Регулировочная муфта тросика/
Втулка регулювання троса
Throttle Cable
Тросик дросселя
Паливний трос
Throttle Cable
Тросик дросселя
Паливний трос
Carburetor bracket/ Кронштейн карбюратора/
Кронштейн карбюратора
Carburetor bracket/ Кронштейн карбюратора/
Кронштейн карбюратора
Lock Nut
Контргайка
Контргайка
Lock Nut
Контргайка
Контргайка
Slotted Fitting/ Разрезная муфта/ Жолобчатий фітинг
Slotted Fitting/ Разрезная муфта/ Жолобчатий фітинг
Recessed Hole/ Отверстие с выемкой/ Втоплений отвір
Recessed Hole/ Отверстие с выемкой/ Втоплений отвір
Cable Lug
Наконечник тросика
Наконечник троса
Cable Lug
Нак
онечник тросика
Наконечник троса
1-2mm Play
Ход 1-2 мм
Проміжок 1-2 мм
[WX42]
[WX24, WX30, WX42]
[WX21]
Stop switch wires
Cables del interruptor
Проводи вимикача
Clamp/ Хомут/ Хомут
[#8-5] [#8-6]
[#8-7]
