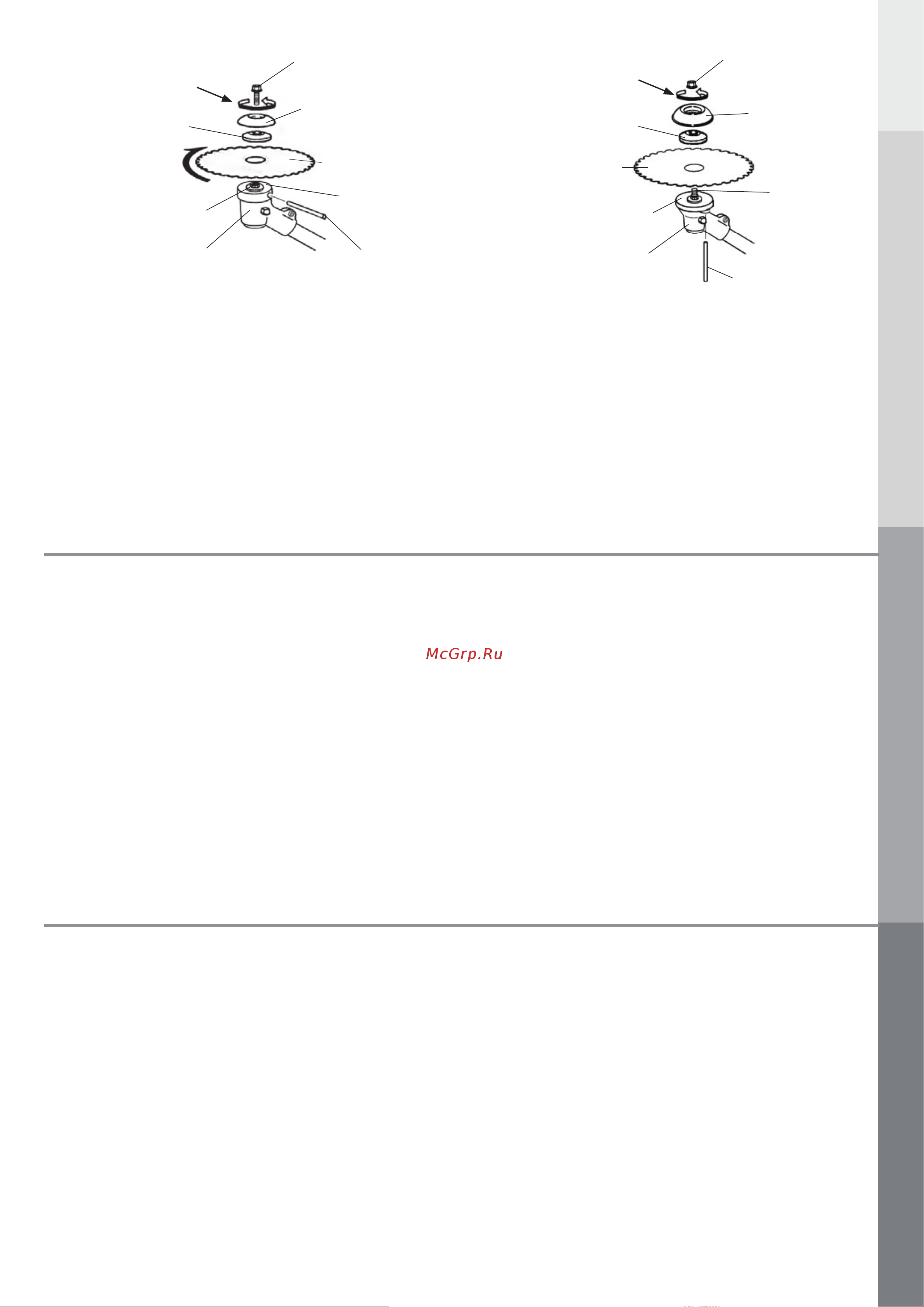

Holding Tool
Удерживающий инструмент
Тримач
(Ø3.5mm Pin/ штифт/ штифт)
Holding Tool
Удерживающий инструмент
Тримач
(Ø3.5mm Pin/ штифт/ штифт)
Gearcase
Редуктор
Редуктор
Gearcase
Редуктор
Редуктор
[WX30] [WX42]
Brushcutter Blade
Режущий элемент кустореза
Ніж для стрижки кущів
Brushcutter Blade
Режущий элемент кустореза
Ніж для стрижки кущів
Blade Bolt
болт режущего
Болт ножа
Blade Nut
Гайка режущего элемента
Гайка ножа
Boss Adapter
Ведущий переходник
Основний перехідник
Boss Adapter
Ведущий переходник
Основний перехідник
Clamping Washer
Прижимная шайба
Затискна шайба
Clamping Washer
Прижимная шайба
Затискна шайба
Stabilizer
Стабилизатор
Стабілізатор
Stabilizer
Стабилизатор
Стабілізатор
Attaching Shaft
Соединительный вал
Кріпильний вал
Attaching Shaft
Соединительный вал
Кріпильний вал
Left-hand thread
Левая резьба
Лівостороння різьба
Left-hand thread
Левая резьба
Лівостороння різьба
[#13-2][#13-1]
3. Align the hole in the boss adapter with the guide slot in the gearcase.
4. Insert the Ø3,5mm pin into the hole in the boss adapter and the guide slot in the
gearcase to lock the attaching shaft.
5. Tighten the blade bolt.
6. Remove the Ø3,5mm pin from the boss adapter and gearcase.
[WX30] [#13-1]
1. Remove the blade bolt, the stabilizer and the clamping washer from the attaching shaft
out of the gearcase.
Note: The blade bolt has left-hand thread.
2. Install the brushcutter blade onto the boss adapter
, then reinstall the clamping washer,
the stabilizer and the blade bolt.
3. Align the hole in the boss adapter with the guide slot in the gearcase.
4. Insert the Ø3,5mm pin into the hole in the boss adapter and the guide slot in the
gearcase to lock the attaching shaft.
5. Tighten the blade bolt.
6. Remove the Ø3,5mm pin from the boss adapter and gearcase.
[WX42] [#13-2]
1. Remove the blade nut, stabilizer and clamping washer from the attaching shaft out of
the gearcase.
Note: The blade nut has left-hand thread.
2. Install the brushcutter blade onto the boss adapter, then reinstall the clamping washer,
stabilizer and blade nut.
3. Align the hole in the boss adapter with the guide hole in the gearcase.
4. Insert the Ø6mm pin into the hole in the boss adapter and the hole in the gearcase to
lock the attaching shaft.
5. Tighten the blade nut.
6. Remove the Ø6mm pin from the boss adapter and gearcase.
3. Выровняйте отверстие в ведущем переходнике с направляющим вырезом в
редукторе.
4. Вставьте штифт Ø 3,5 мм в отверстие ведущего переходника и направляющий
вырез редуктора для блокировки соединительного вала.
5. Затяните болт режущего элемента.
6. Извлеките штифт Ø 3,5 мм из ведущего
пере
ходника и редуктора.
[WX30] [#13-1]
1. Снимите болт режущего элемен
та, стабилизатор и прижимную шайбу с
соединительного вала и редуктора.
Примечание: Болт режущего элемента имеет левую резьбу.
2. Установите режущий элемент бензокосы на ведущий переходник, затем
установите прижимную шайбу стабилизатор и болт режущего элемента.
3. Выровняйте отверстие в ведущем переходнике с направляющим вырезом в
ре
дукторе.
4. Вставьте штифт Ø 3,5 мм в отверстие ведущего переходника и направляющий
вырез редуктора для блокировки соединительного вала.
5. Затяните болт режущего элемента.
6. Извлеките штифт Ø 3,5 мм из ведущего переходника и редуктора.
[WX42] [#13-2]
1. Снимите гайку режущего элемент
а, стабилизатор и прижимную шайбу с
соединительного вала и редуктора.
Примечание: гайка режущего элемента имеет ле
вую резьбу.
2. Установите режущий элемент бензокосы на ведущий переходник, затем
установите прижимную шайбу, стабилизатор и гайку режущего элемента.
3. Выровняйте отверстие в ведущем переходнике с направляющим отверстием
в редукторе.
4. Вставьте штифт φ6 мм в отверстие ведущего переходника и направляющий
отверстие редуктора для блокировки соединительного вала.
5. Затяните гайку режущего элемента.
6. Изв
леките штифт Ø6 мм из ведущего переходника и редуктора.
4. Вставте штифт Ø3,5 мм в отвір в
основному перехіднику та напрямний жолоб у
редукторі, щоб зафіксувати кріпильний вал.
5. Затягніть болт ножа.
6. Витягніть штифт Ø3,5 мм з основного перехідника та редуктора.
[WX30] [#13-1]
1. Зніміть болт ножа, стабілізатор і затискну шайбу з кріпильного вала в ре
дукторі.
Примітка: Болт ножа має лівосторонню різьбу.
2. Установіть ніж для стрижки кущів на основний перехідник, а потім установіть на
місце затискну шайбу, стабілізатор і болт ножа.
3. Зіставте отвір в основному перехіднику з напрямним жолобом у редукторі.
4. Вставте штифт Ø3,5 мм в отвір в основному перехіднику та напрямний жолоб у
ре
дукторі, щоб зафіксувати кріпильний вал.
5. Затягніть болт ножа.
6. Витягніть штифт Ø3,5 мм з основного перехідника та редуктора.
[WX42] [#13-2]
1. Зніміть гайку ножа, стабілізатор і
затискну шайбу з кріпильного вала в редукторі.
Примітка: Гайка ножа має лівосторонню різьбу.
2. Установіть ніж для стрижки кущів на основний перехідник, а потім установіть на
місце затискну шайб
у, стабілізатор і гайку ножа.
3. Зіставте отвір в основному перехіднику з напрямним отвором у редукторі.
4. Вставте штифт Ø6 мм в отвір в основному перехіднику та отвір у редукторі, щоб
зафіксувати кріпильний вал.
5. Затягніть гайку ножа.
6. Витягніть штифт Ø6 мм з основного перехідника та редуктора.
