УКРАЇНСЬКА РУССКИЙ ENGLISH
- 11 -
INSTALLING CUTTING ATTACHMENT
TRIMMER HEAD
WARNING
POTENTIAL HAZARD
• If the trimmer head is not adequately tightened, it can come loose from the
Brushcutter/ Grass Trimmer during use.
WHAT CAN HAPPEN
• This may cause damage to property or personal injury.
HOW TO AVOID THE HAZARD
• Make sure the trimmer head is securely fastened to the attaching shaft in the
gearcase.
[WX21, WX24] [#11-1]
IMPORTANT: Make sure the trimmer head is for LEFT- HAND ROTATION
(counterclockwise) as viewed from the operator’s position, and that the trimmer head
has M8 left-hand thread.
1. Remove the blade nut and clamping washer from the attaching shaft out of the gearcase.
(Keep the blade nut and clamping washer)
Note: The blade nut has left-hand thread.
2. Align the hole in the boss adapter with the guide hole in the gearcase.
3. Insert the Ø3,5mm pin into the hole in the boss adapter and the guide slot in the gearcase
to lock the attaching shaft.
4. Thread the trimmer head for the attaching shaft, then tighten the trimmer head by hand.
Note: The trimmer head has left-hand thread.
5. Remove the Ø3.5mm pin from the boss adapter and gearcase.
[WX30] [#11-2]
IMPORTANT: Make sure the trimmer head is for LEFT- HAND ROTATION
(counterclockwise)as viewed from the operator’s position, and that the trimmer head
has M8 left-hand thread.
1. Remove the blade bolt and the stabilizer from the attaching shaft out of the gearcase.
(keep the stabilizer and blade bolt)
Note: The blade bolt has left-hand thread.
2. Align the hole in the boss adapter with the guide slot in the gearcase.
3. Insert the Ø3.5mm pin into the hole in the boss adapter and the guide slot in the
gearcase to lock the attaching shaft.
4. Thread the trimmer head for the attaching shaft, then tighten the trimmer head by hand.
Note: The trimmer head has left-hand thread.
5. Remove the Ø3.5mm pin from the boss adapter and gearcase.
УСТАНОВКА РЕЖУЩЕГО ЭЛЕМЕНТА
ГОЛОВКА МОТОКОСЫ
ОСТОРОЖНО
ВОЗМОЖНАЯ ОПАСНОСТЬ
• Если головка бензокосы недостаточно затянута, она может ослабнуть и
отсоединиться от бензокосы во время работы.
ЧТО МОЖЕТ ПРОИЗОЙТИ
• Это может привести к повреждению имущества или травмированию.
КАК ИЗБЕЖАТЬ ОПАСНОСТИ
• Убедитесь, что головка бензокосы надежно прикреплена к соединительному валу
редуктора.
[WX21, WX24] [#11-1]
ВАЖНО. Убедитесь, что головка бензокосы предназначена для ВРАЩЕНИЯ
ПРОТИВ Ч
АСОВОЙ СТРЕЛКИ, если смотреть со стороны оператора, и что
головка бензокосы имеет левую резьбу M8.
1. Снимите гайку режущего злемента и прижимную шайбу с соединительного вала и
редуктора (сохраните прижимную шаибу и гайку режущего элемента).
Примечание: Гайка режущего элемента имеет левую резьбу.
2. Выровняйте отверстие в ведущем переходнике с направляющим вырезом в
ре
дукторе.
3. Вставьте штифт Ø3,5 мм в отверстие ведущего переходника и направляющий вырез
редуктора для блокировки соединительного вала.
4.
Прикрутите головку бензокосы к соединительному валу и затяните головку бензокосы
вручную.
Примечание: Головка бензокосы имеет левую резьбу.
5. Извлеките штифт Ø 3,5 мм из ведущего переходника и редуктора.
[WX30] [#11-2]
ВАЖНО. Убедитесь, что головка бензокосы предназначена для ВР
АЩЕНИЯ
ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, если смотреть со стороны оператора, и что
головка бензокосы имеет левую резьбу M8.
1. Сним
ите болт режущего элемента и стабилизатор с соединительного вала и
редуктора (сохраните стабилизатор и болт режущего элемента).
Примечание: Переходник головки бензокосы имеет правую резьбу.
2. Выровняйте отверстие в ведущем переходнике с направляющим вырезом в
ре
дукторе.
3. Вставьте штифт Ø 3.5 мм в отверстие ведущего переходника и направляющий
вырез редуктора для блокировки соединительного вала.
4. Наверните головку бензокосы на соединительный вал и затяните головку мотокосы
вручную.
Примечание: Головка бензокосы имеет левую резьбу.
5. Извлеките штифт Ø 3,5 мм из ведущего переходника и редуктора.
ВСТАНОВЛЕННЯ РІЖУЧОЇ НАСАДКИ
ТРИМЕРНА ГОЛОВКА
ПОПЕРЕДЖЕННЯ
ПОТЕНЦІЙНА НЕБЕЗПЕКА
• Якщо тримерна головка погано затягнута, вона може злетіти з кущоріза/
газонокосарки під час використання пристрою.
МОЖЛИВІ НАСЛІДКИ
• Це може призвести до пошкодження майна або травми.
ЯК УНИКНУТИ НЕБЕЗПЕКИ
• Переконайтеся, що тримерна головка надійно прикріплена до кріпильного вала в
редукторі.
[WX24] [#11-1]
ВАЖЛИВО! Переконайтеся, що тримерна головка призначена для
ЛІВОСТОРОННЬОГО ОБЕРТАННЯ (проти г
одинникової стрілки), якщо дивитися зі
сторони оператора, і що тримерна головка має лівосторонню різьбу M8.
1. Зніміть гайку та затискну шайбу ножа з кріпильного вала в редукторі (збережіть
затискну шайбу та гайку ножа).
Примітка: Гайка ножа має лівосторонню різьбу.
2. Зіставте отвір в основному перехіднику з напрямним жолобом
у редукторі.
3. Вставте штифт Ø3,5 мм в о
твір в основному перехіднику та напрямний жолоб у
редукторі, щоб зафіксувати кріпильний вал.
4. Вкрутіть тримерної головки в кріпильний вал, а потім затягніть тримерну головку
вручну.
Примітка.:Тримерна головка має лівосторонню різьбу.
5. Витягніть штифт Ø3,5 мм з основного перехідника та редуктора.
[WX30] [#11-2]
ВАЖЛИВО! Переконайтеся, що тримерна головка призначена для
ЛІВОСТОРОННЬОГО ОБЕРТАННЯ (проти годинникової стрілки), якщо дивитися зі
сторони оператора, і що тримерна головка має лівосторонню різьбу M8.
1. Зніміть болт ножа та стабілізатор із кріпильного вала в редукторі (збережіть
стабілізатор і болт ножа).
Примітка: Болт ножа м
ає лівосторонню різьбу.
2. Зіставте отвір в основному перехіднику з напрямним жолобом у редукторі.
3. Вставте штифт Ø3.5 мм в о
твір в основному перехіднику та напрямний жолоб у
редукторі, щоб зафіксувати кріпильний вал.
4. Вкрутіть перехідник тримерної головки в кріпильний вал, а потім затягніть тримерну
головку вручну.
Примітка: Тримерна головка має лівосторонню різьбу.
5. Витягніть штифт Ø3.5 мм з основного перехідника та редуктора.

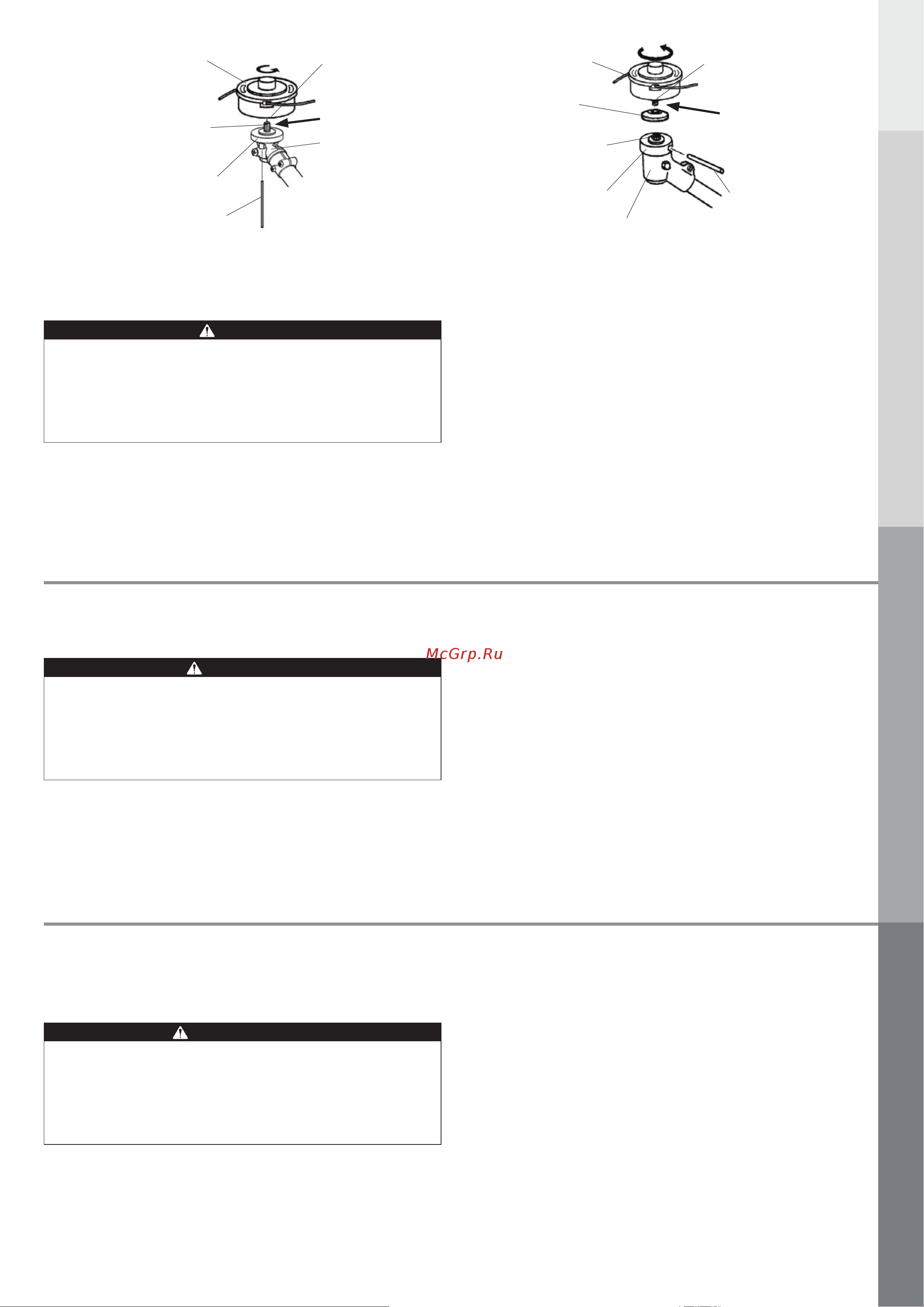

Trimmer Head Adapter
Переходник головки бензокосы
Перехідник тримерної головки
Trimmer Head Adapter
Переходник головки бензокосы
Перехідник тримерної головки
Trimmer Head
Головка бензокосы
Тримерна головка
Trimmer Head
Головка бензокосы
Тримерна головка
Boss Adapter
Ведущий переходник
Основний перехідник
Boss Adapter
Ведущий переходник
Основний перехідник
Attaching Shaft
Соединительный вал
Кріпильний вал
Attaching Shaft
Соединительный вал
Кріпильний вал
Clamping Washer
Ст
абилизатор
Затискна шайба
Left-hand thread
Левая резьба
Лівостороння різьба
Left-hand thread
Левая резьба
Лівостороння різьба
Gearcase
Редуктор
Редуктор
Gearcase
Редуктор
Редуктор
Holding Tool
Удерживающий инструмент
Тримач
(Ø3.5mm Pin/ штифт/ штифт)
Holding Tool
Удерживающий инструмент
Тримач
(Ø3.5mm Pin/ штифт/ штифт)
[#11-1] [#11-2]
[WX21, WX24] [WX30]
