- 6 -
Для повышения эксплуатационных свойств изделия рекомендуется установить предохранитель
(вставку плавкую) или его аналог в цепь питания РЭВ-201M на ток 1 А.
3.2 Подключение изделия
3.2.1 Настройка изделия
До подключения изделия его необходимо настроить. Настройка изделия выполняется в следующем порядке:
· Настройка алгоритма работы;
· Настройка временных интервалов.
Примечания:
1 При изменении алгоритма работы изделия при поданном напряжении питания, необходимо учитывать,
что установленный алгоритм будет работать только после обесточивания (на время не менее 1 с) и
повторного включения питания изделия.
2 При изменении временных порогов изделия при поданном напряжении питания, необходимо учитывать,
что измененные временные пороги вступят в силу со следующего цикла работы изделия.
3.2.1.1 Настройка алгоритма работы изделия
Список алгоритмов работы РЭВ-201M приведен в таблице 3. Подробное описание алгоритмов работы описано
в пункте 3.3.1.
Определяем нужный алгоритм работы изделия по таблице 3 и устанавливаем положение переключателя А
(рис. 1).

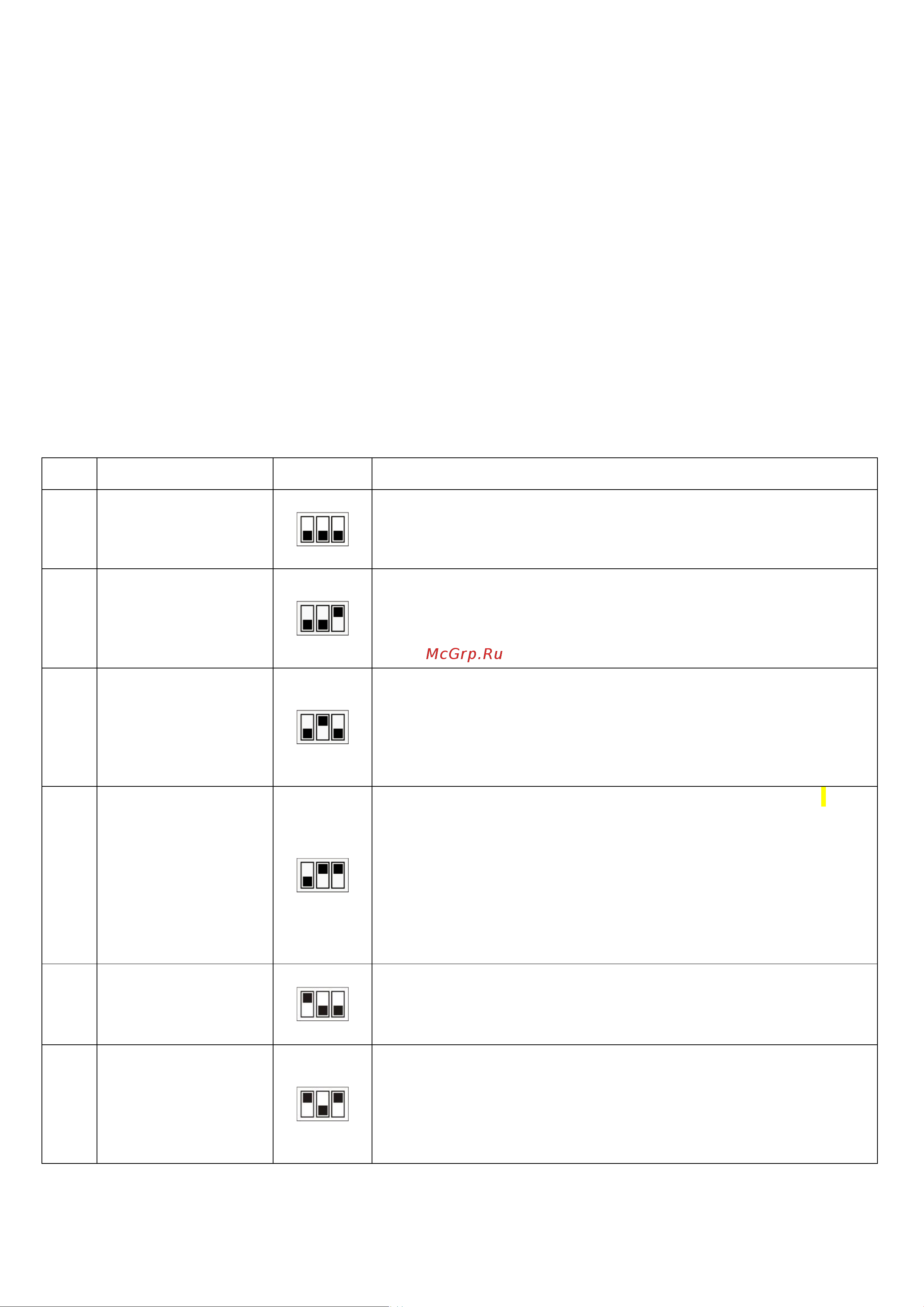

Таблица 3 – Настройка алгоритма работы изделия
№ Название А Описание
1
Реле с задержкой на
включение
После подачи напряжения питания происходит выдержка
установленного времени Т1+Т2, по окончании выдержки
времени контакты реле нагрузки замыкаются и изделие
переходит в режим ожидания.
2 Реле импульсное 1
После подачи напряжения питания происходит выдержка
установленного времени Т2, по окончании выдержки времени Т2
контакты реле нагрузки замыкаются на установленное время Т1.
По окончании выдержки времени Т1 контакты реле нагрузки
размыкаются и изделие переходит в режим ожидания.
3
Реле периодическое 1
(с задержкой на
включение)
После подачи напряжения питания происходит выдержка
установленного времени Т1, по окончании выдержки времени
контакты реле нагрузки замыкаются на установленное время Т2.
По окончании выдержки времени Т2 контакты реле нагрузки
размыкаются и изделие начинает выполнение программы с
начала.
4
Реле управления
(предпусковая
сигнализация)
После подачи напряжения питания контакты реле нагрузки (1, 2)
замыкаются – выполняется выдержка фиксированного времени
10 с. По окончании выдержки времени контакты реле нагрузки
(1, 2) размыкаются – выполняется выдержка фиксированного
времени 30 с. После этого контакты реле нагрузки (1, 2) опять
замыкаются на фиксированное время 30 с.
По окончании выдержки времени контакты реле нагрузки (1, 2)
размыкаются, а контакты (4, 5) замыкаются и изделие переходит
в режим ожидания.
5
5
Реле импульсное 2
После подачи напряжения питания контакты реле нагрузки
замыкаются на установленное время Т1+Т2. По окончании
выдержки времени контакты реле нагрузки размыкаются и
изделие переходит в режим ожидания.
6 Реле периодическое 2
После подачи напряжения питания контакты реле нагрузки
замыкаются на установленное время Т1. По окончании
выдержки времени Т1 контакты реле нагрузки размыкаются и
происходит выдержка установленного времени Т2. По
окончании выдержки времени Т2 изделие начинает выполнение
программы с начала.
