7
-
7
Реле с задержкой на
отключение
После подачи напряжения питания на второй канал изделие
переходит в режим ожидания (контакты первого (1,2) и второго
(4,5) каналов разомкнуты).
При появлении напряжения питания на первом канале
начинается отсчет времени Т1 + Т2 первого канала. По
окончании выдержки времени замыкаются контакты (4, 5)
второго канала и изделие переходит в режим ожидания.
При отсутствии напряжения питания на первом канале
начинается отсчет времени Т1 + Т2 второго канала. По
окончании выдержки времени размыкаются контакты (4,5)
второго канала и изделие переходит в режим ожидания.
8 Зарезервировано
После подачи напряжения питания изделие находится в режиме
ожидания. Двухцветные индикаторы 4, 11 (рис. 1)
перемигиваются красно-зеленым цветом, контакты реле нагрузки
находятся в нормально разомкнутом состоянии.
Примечание при использовании алгоритма 4 (Реле управления), изделие не реагирует на любое изменение положения
переключателей D1, D2 (рис. 1) и временных порогов Т1, Т2ис. 1).
3.2.1.2 Настройка временных интервалов
Настройка временных интервалов выполняется ручками 10, 12 (рис. 1) первого канала и 3, 5 (рис. 1) второго
канала, пределы регулировок устанавливаются переключателями 9, 6 (рис. 1) первого и второго каналов
соответственно.
В таблице 4 приведен список пределов регулировок.

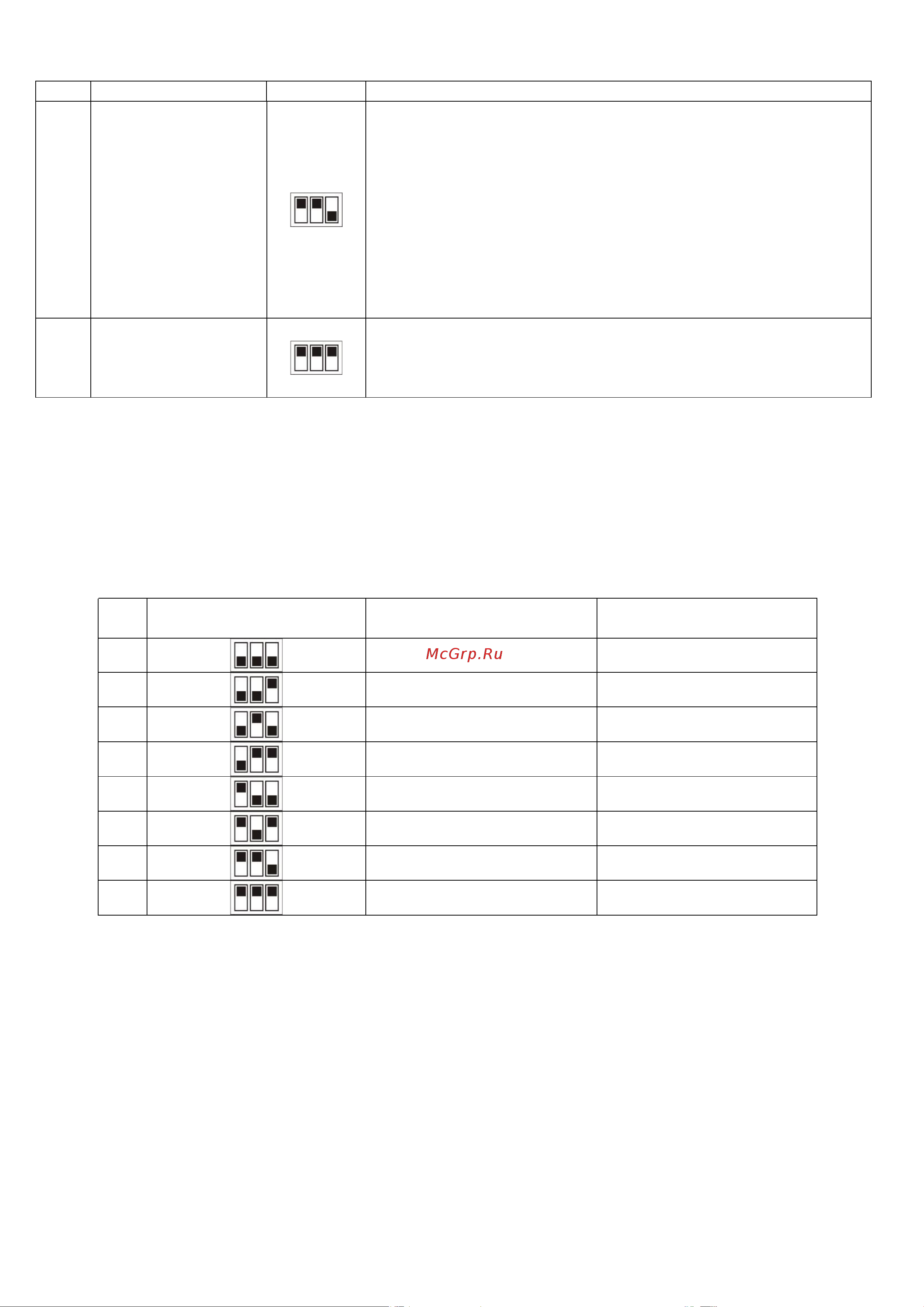

Таблица 4 – Пределы регулировок
Положение переключателей
D1, D2
Предел регулировки Т1 Предел регулировки Т2
1
0 – 1 с 0 – 10 с
2
0 – 10 с 0 – 100 с
3
0 – 100 с 0 – 1 мин
4
0 – 1 мин 0 – 10 мин
5
0 – 10 мин 0 – 100 мин
6
0 – 100 мин 0 – 1 ч
7
0 – 1 ч 0 – 10 ч
8
0 – 10 ч 0 – 20 ч
Примечание при регулировке времени ручками Т1 и Т2 необходимо учитывать, что на краях диапазона существует
мертвая зона, связанная с конструктивной особенностью ручек.
ВНИМАНИЕ! Чтобы не сломать или провернуть ручку, пожалуйста, не прилагайте чрезмерных усилий
при выполнении установочных операций.
3.2.2 Подключение изделия
Подключить изделие согласно схеме, указанной на рисунке 2, в соответствии с выбранным режимом работы.
Продолжение таблицы 3
Название А Описание
