13
3.9 Принцип работы

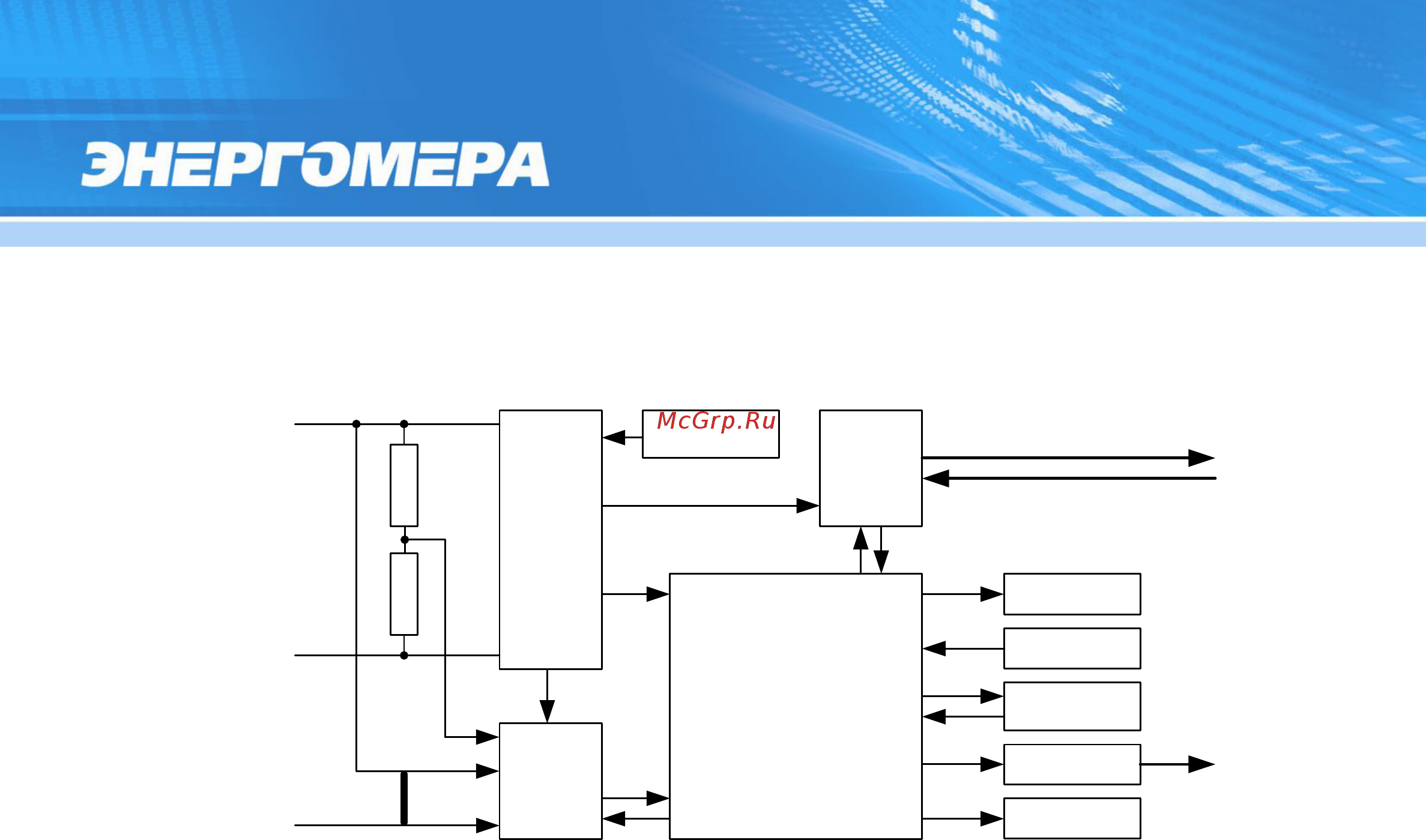

Принцип работы счетчика поясняется структурной схемой, приведенной на Рисунке 4.
МП
МИ
ЛЭ
МК
ЖКИ
Кн
ЕЕПРОМ
ТМ
СИ
ИЗМ
Ш
U
ф,
I
фг
U
0
I
фн
U
пит
U
пит
U
пит
Рисунок 4 – Структурная схема счетчика
Ток в фазном проводе счетчика измеряется при помощи шунта, а напряжение при помощи рези-
стивного делителя. Измеритель производит расчет среднеквадратичных значений токов и напряжения,
активной мощности и энергии, коэффициента мощности и частоты основной гармоники напряжения
сети, а также передает результаты вычислений в микроконтроллер (МК). МК осуществляет связь между
всеми периферийными устройствами схем
ы.
Основные электронные элементы счетчика:
- элементы модуля питания (МП);
- резистивные делители напряжения;
- шунт (Ш);
- измеритель (ИЗМ);
- микроконтроллер (МК);
- литиевый элемент (ЛЭ);
- энергонезависимая память ( EEPROM);
- кнопка КАДР (Кн);
- жидкокристаллический индикатор (ЖКИ);
- импульсный выход (ТМ);
- световой индикатор (СИ);
- модуль интерфейса (МИ): оптический порт или оптический порт и RS-485.
3.9.1 Модуль питания
