36

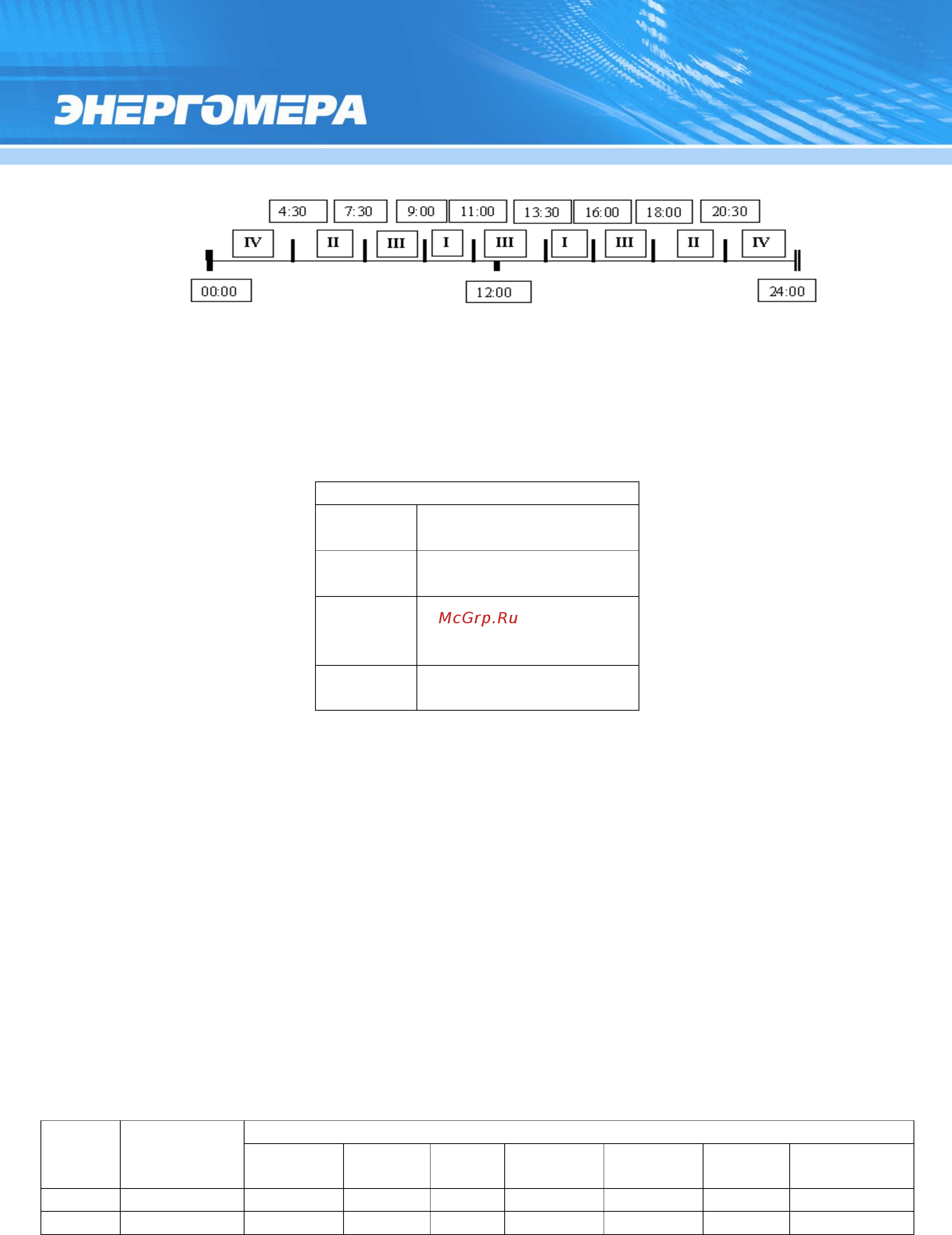

Рисунок 32 - Пример построения суточного расписания переключения тарифов
В соответствии данным примером, на протяжении суток каждый из тарифов будет действовать
на временных интервалах, указанных в таблице 6.
Таблица 6
Время действия тарифов в сутках
I тариф
с 09:00 до 11:00
с 13:30 до 16:00
II тариф
с 04:30 до 07:30
с 18:00 до 20:30
III тариф
с 07:30 до 09:00
с 11:00 до 13:30
с 16:00 до 18:00
IV тариф
с 00:00 до 04:30
с 20:30 до 24:00
Для задания круглосуточного действия одного тарифа достаточно указать номер тарифа и любое
время суток.
5.4.3.2 Структура сезонного расписания.
Сезонное расписание определяет неизменную тарификацию на время от одного дня до календар-
ного года. В сезонном расписании содержится информация о номерах тарифных расписаний (см.
п.5.4.3.1), назначенных на каждый день недели.
Время действия сезона определяется от указанной даты начала сезона до начала действия сле-
дующего сезона в календарном году. В случае отсутствия в списке сезонов сезона с датой начала кален-
дарного года, с начала года действует сезон, имеющий наибольшую дату начала действия. В пределах
времени действия сезона тарификация по дням недели остается неизменной.
Пример построения сезонов в календарном году приведен в таблице 7.
Таблица 7
№
сезона
Дата начала
действия
сезона
Номер суточного тарифного расписания (см. п. 5.4.3.1)
понедель-
ник
вторник
среду
четверг
пятницу
субботу
воскресенье
1
5 апреля
5
5
3
3
17
1
2
2
12 октября
5
9
21
22
23
11
12
