28
где «Последовательный порт» – номер COM-порта, к которому подключен счетчик (или
оптоголовка);
«Скорость» – скорость обмена (9600 бит/с).
5.2.5 Нажать правую кнопку мыши на выделенном профиле настроек канала связи и в появив-
шемся меню выполнить команду «Использовать».
5.2.6 Закрыть справочник.

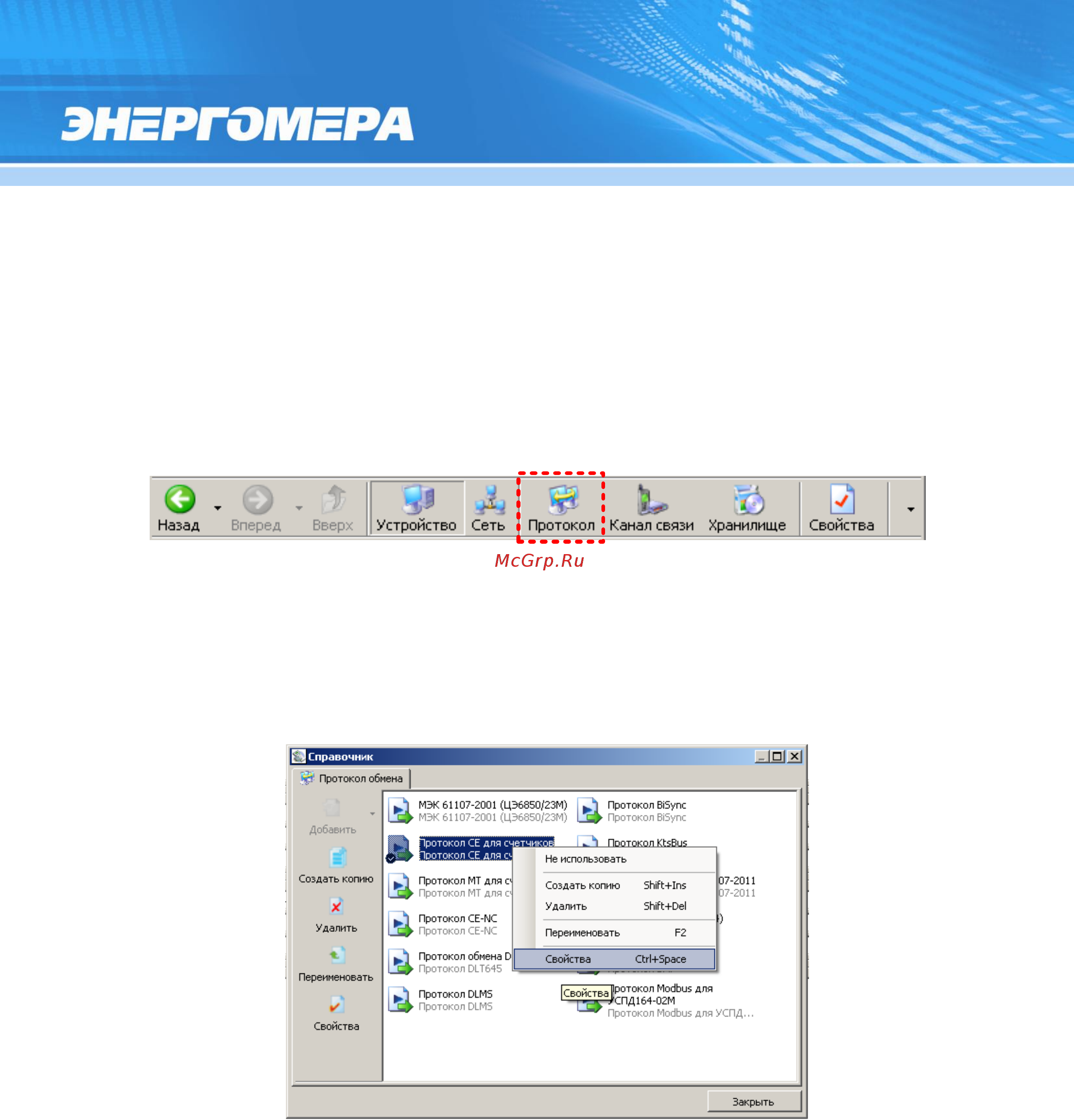

5.2.7 Нажать на панели инструментов кнопку «Протокол» (или через меню «Справочник →
Протокол обмена»). В результате откроется окно «Справочник» (см. Рисунок 24).
Рисунок 24 – Кнопка «Протокол» на панели инструментов
5.2.8 Выбрать профиль настроек протокола обмена «Протокол СЕ для счетчиков» и нажать
кнопку «Свойства» на панели задач. В результате откроется окно редактирования настроек протокола
обмена, см.Рисунок 25.
Рисунок 25 – Окно справочника протокола обмена
5.2.9 Установить значения настроек протокола (см. Рисунок 26):
