25
5 Конфигурирование счетчика
Конфигурирование счетчика производится через его интерфейсы посредством технологического
программного обеспечения «Admin Tools».
Оборудование, необходимое для работы со счетчиком по интерфейсу:
- персональный компьютер с установленным ПО AdminTools;
- оптическая головка ИНЕС.301126.006-03
http://www.energomera.ru/ru/products/meters/reading-head производства АО «Энергомера»
или любая другая, соответствующая стандарту ГОСТ IEC 61107-2011 (для работы со счет-
чиками с оптическим портом – исполнения J);
Для счетчиков с интерфейсом RS-485 необходим стандартный преобразователь RS-485/RS-232
или RS-485/USB, источник постоянного напряжения +12 В и током не менее 100 мА. Схема подключе-
ния см. п.4.5.2.
Форматы данных для обмена по интерфейсу указаны в приложении В.
5.1 Установка программы AdminTools.
Технологическое программное обеспечение «Admin Tools», а также руководство по установке и
эксплуатации размещено на сайте в сети Интернет: http://www.energomera.ru/ru/support/download/meters
Для запуска мастера установки запустите инсталляционный пакет AdminTools, скачанный по
указанной выше ссылке и далее следуйте его указаниям.

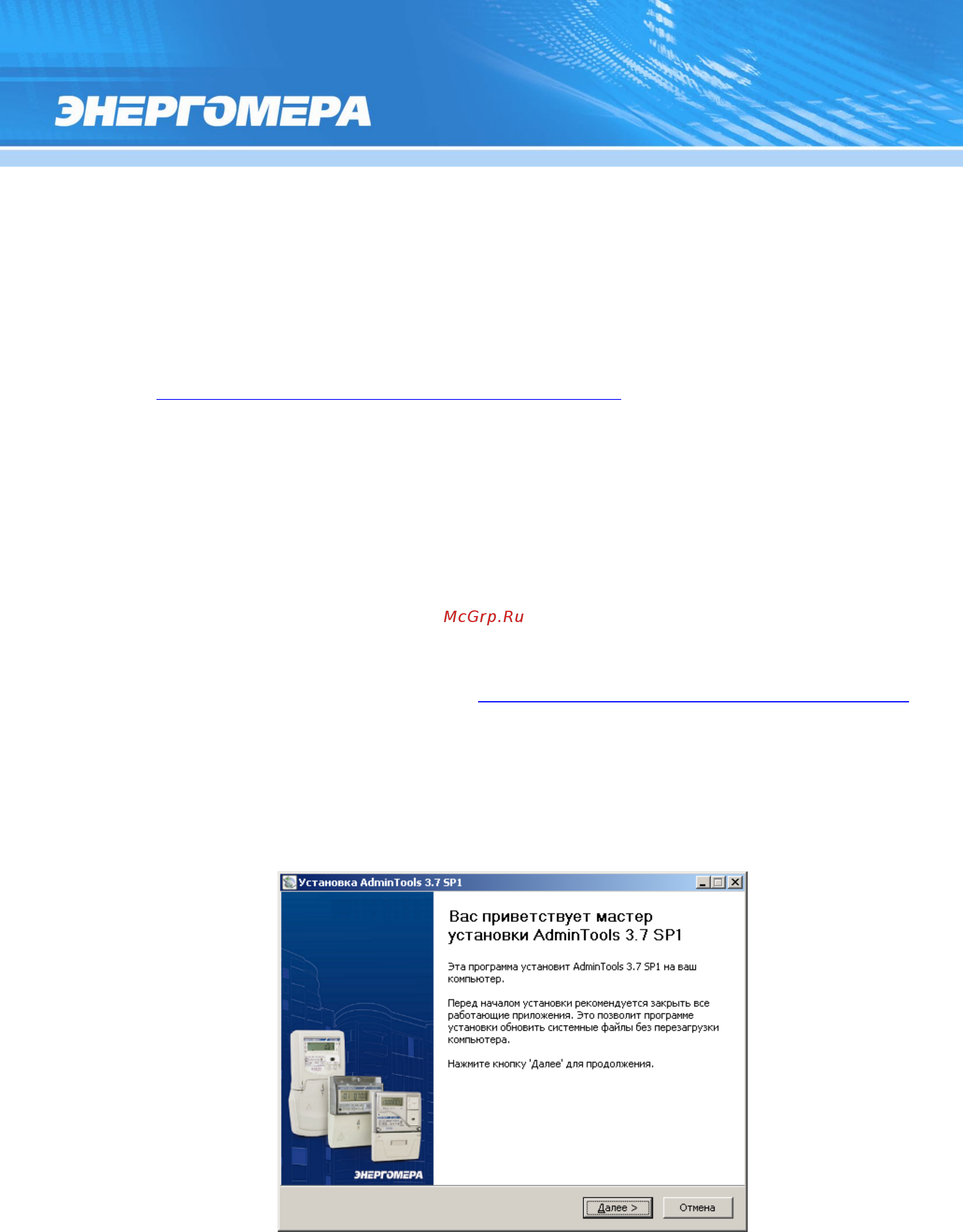

Пример окна приветствия мастера установки представлен см.Рисунок 19 (в последующих верси-
ях AdminTools внешний вид мастера может быть изменен).
Рисунок 19 – Окно «Мастер установки программы»
