дах. Переключение на интерфейс происходит по короткому нажатию кнопки «КАДР» или по оконча-
нию времени активности (см. Рисунок 15).

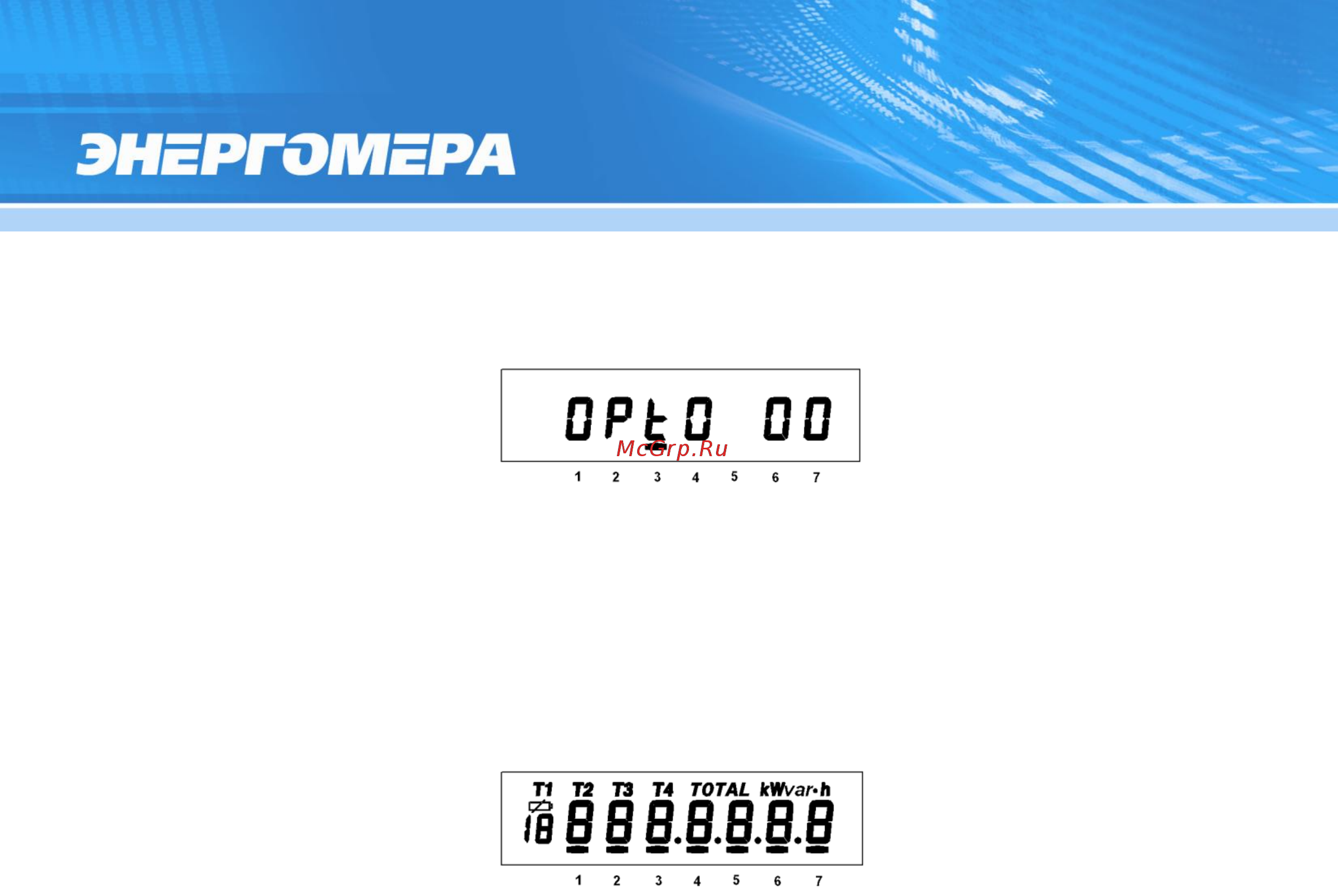

Рисунок 15 – Окно активации оптического интерфейса
4.4.6.4 Окно "Тест ЖКИ"
В этом окне включаются все сегменты ЖКИ. Информация на исправном ЖКИ должна соответст-
вовать Рисунок .
Рисунок 16 – Окно теста ЖКИ
4.4.7 Сообщения, индицируемые на ЖКИ
На ЖКИ индицируются сообщения о состоянии счетчика и об ошибках, обнаруженных в работе
счетчика.
Сообщения об ошибках, обнаруженные в работе счетчика, индицируются периодически не зави-
симо от просматриваемого параметра. Индикация таких ошибок прекращается после исчезновения
ошибки или после действий, описанных в описании ошибки.
4.4.8 Сообщения о состоянии счетчика
- "OFF " – "выключение счетчика" означает, что со всех входных цепей напряжения счет-
чика снято напряжение и счетчик переходит в режим пониженного потребления питания.
4.4.9 Сообщения об ошибках, обнаруженных в работе счетчика
Данная группа сообщений индицирует нарушения, обнаруженные в процессе работы счетчика. В
случае самостоятельного устранения данных ошибок необходимо тщательно проверить конфигурацию
и накопленные данные для дальнейшего использования, при необходимости записать в счетчик верные
значения параметров. Конфигурирование счетчика описано в п.5. В случае невозможности устранения
ошибок и при выполнении требований по условиям эксплуатации счетчика, определенных этим доку-
ментом, необходимо направить счетчик в ремонт.
"Err XXX", где XXX – код ошибки.
