40

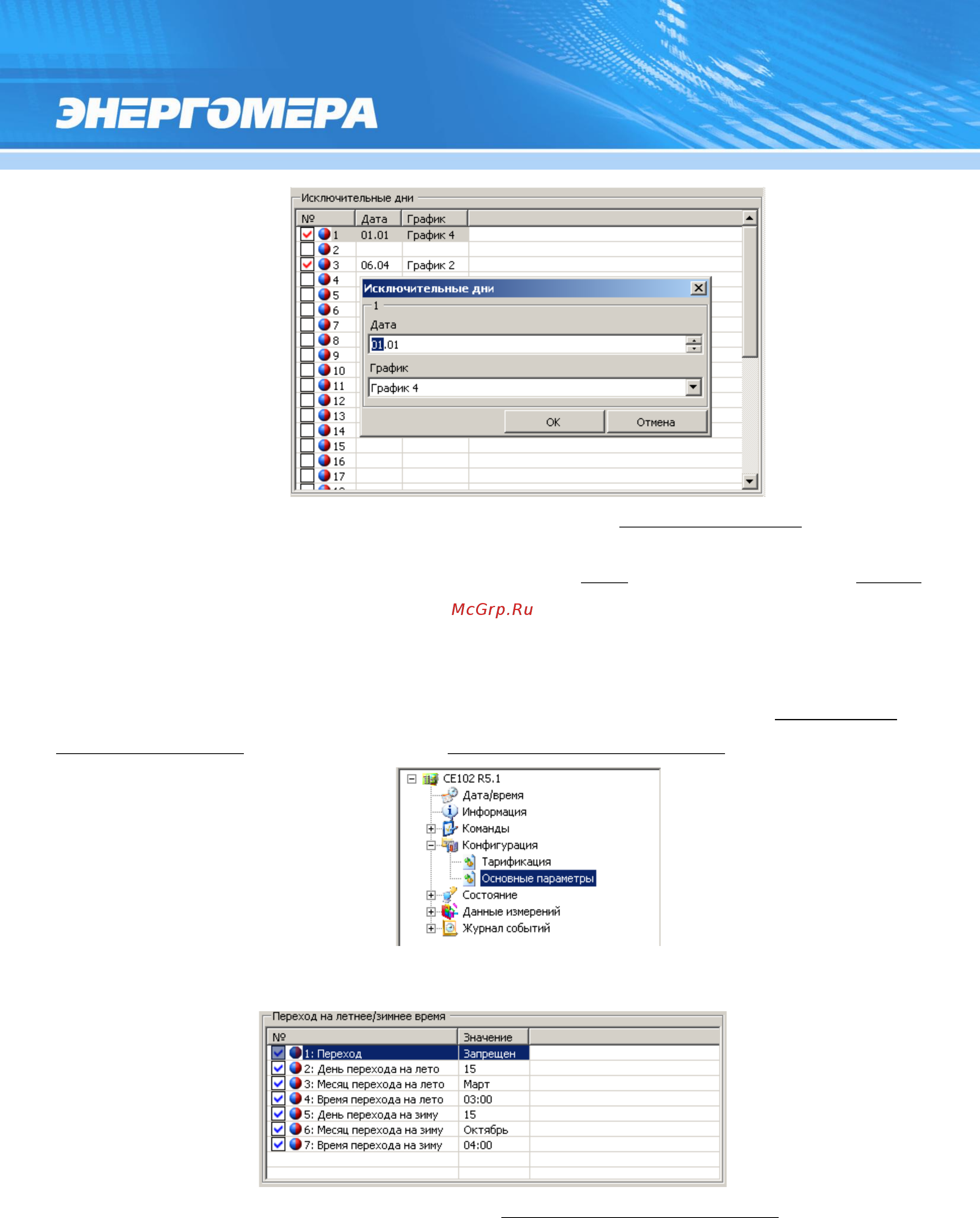

Рисунок 39 – Редактирование параметра таблицы «Исключительные дни»
Каждый исключительный день задается значениями: «Дата» (день и месяц года), и «График».
Исключительный день считается не заданным, если установлены значения соответствующего парамет-
ра: Дата – «01.01», График – «нет».
5.4.5 Параметры перехода на зимнее/летнее время.
Параметры перехода на зимнее/летнее время программируются в разделе «Конфигурация» →
«Основные параметры» в группе параметров «Переход на зимнее/летнее время» (см. Рисунки 40, 41).
Рисунок 40 – Раздел «Конфигурация» → «Основные параметры»
Рисунок 41 – Группа параметров «Переход на зимнее/летнее время»
5.4.6 Настройки индикации.
