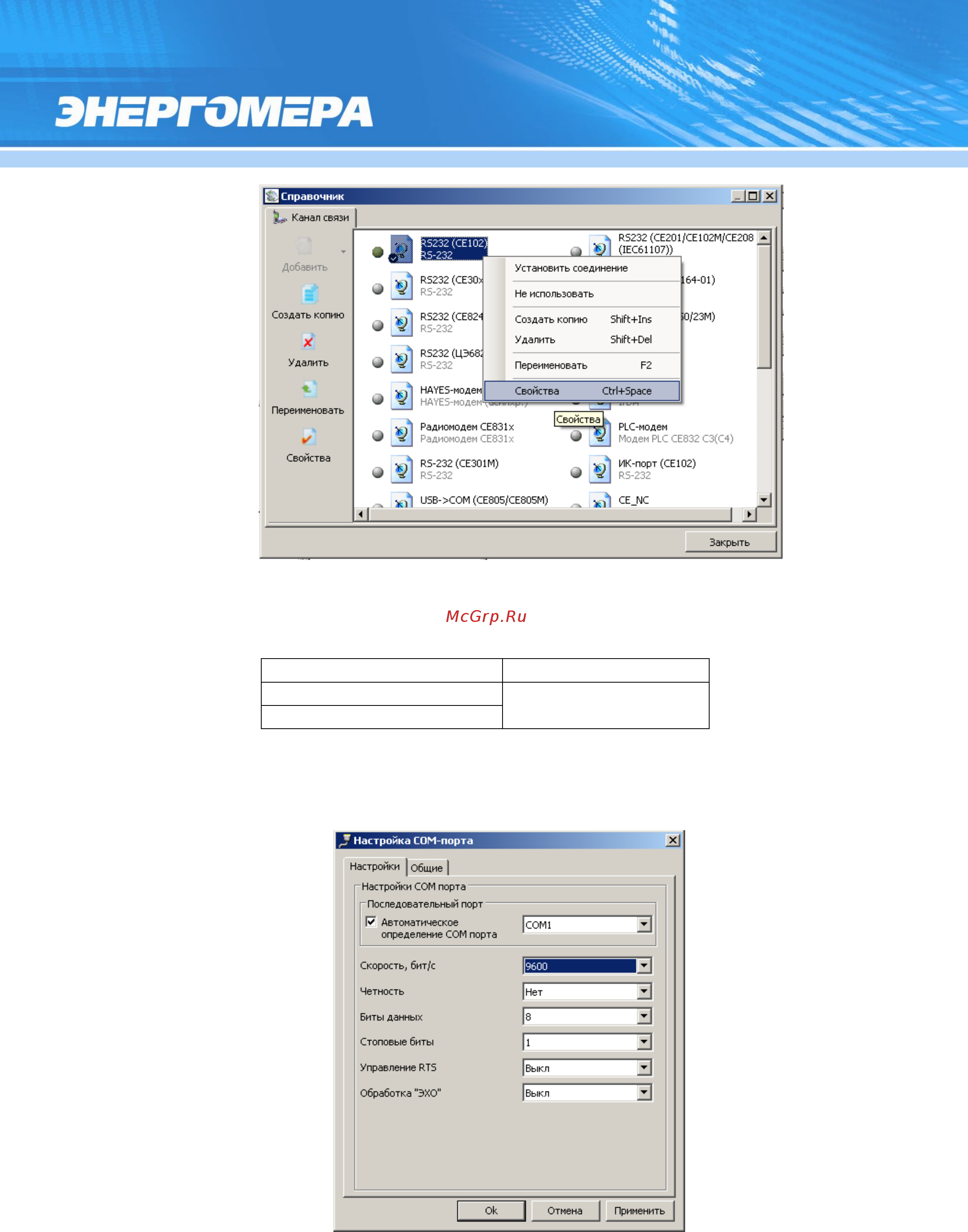

Рисунок 22 – Окно справочника канала связи
5.2.3 В зависимости от типа интерфейса выбрать канал связи:
Тип интерфейса
Канал связи
Оптопорт
RS232
RS-485
Щелкнув по нему правой кнопкой мыши, выбрать вкладку «свойства», в результате откроется
окно редактирования настроек канала связи.
5.2.4 Для канала связи «RS232» установить параметры порта связи (см. Рисунок 23):
Рисунок 23 – Окно редактирования настроек канала связи «RS-232»
