38

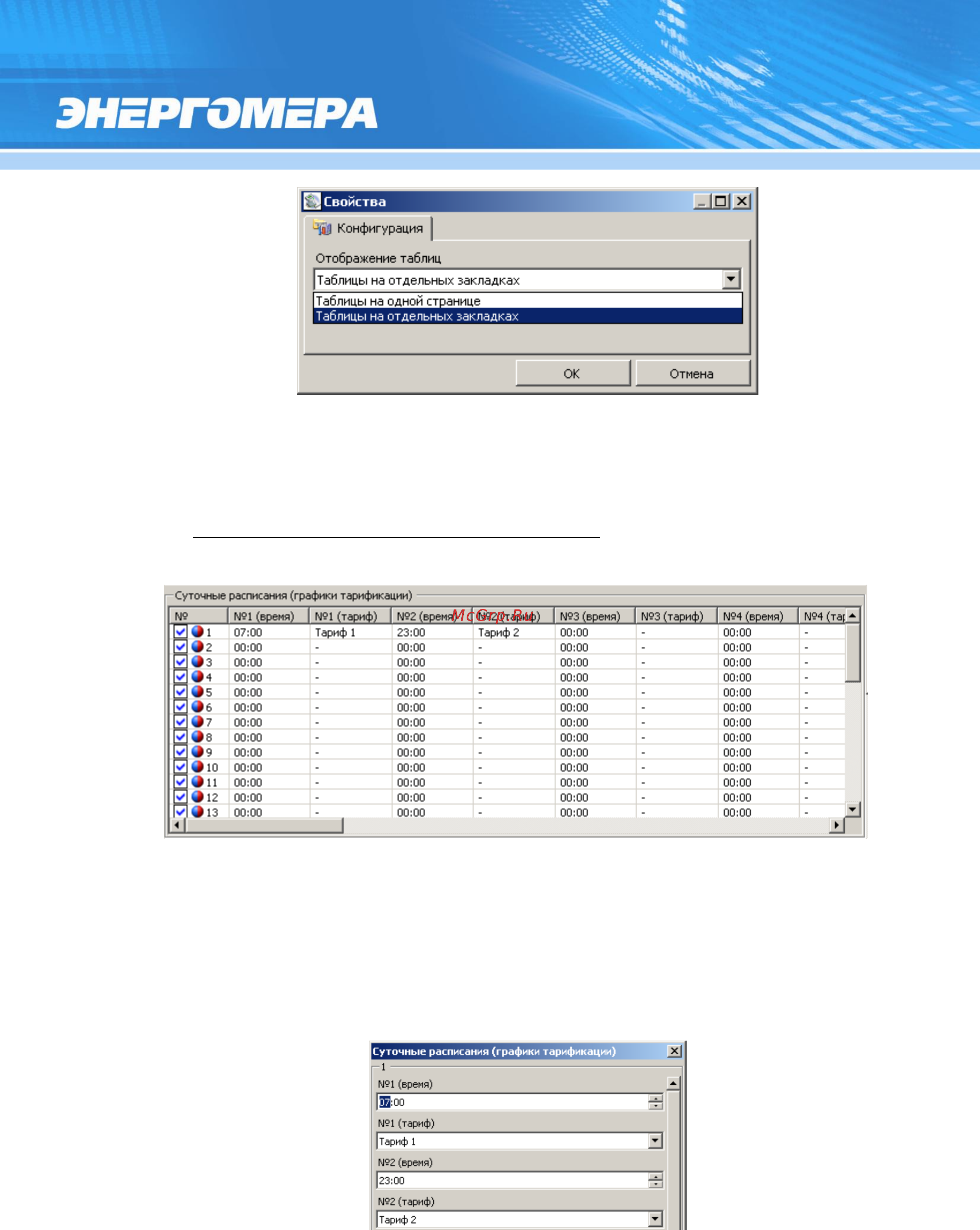

Рисунок 34 – Окно «Свойства» для подраздела основного раздела «Конфигурация»
5.4.4.1 Суточные расписания.
Таблица «Суточные расписания (графики тарификации)» позволяет настроить до 36 суточных
расписаний переключения тарифов (см. Рисунок 35).
Рисунок 35– Таблица «Суточные графики переключений тарифов»
Каждый график описывает одни сутки, в пределах которых возможно задать до 16 точек времени
переключения тарифов (n–e переключение задается двумя значениями «n: время» и «n: тариф»). Поря-
док задания тарифов – произвольный. Если переключение не используется, то в соответствующих полях
установите значения: время – 00:00, тариф – «нет» (см. Рисунок 36).
Рисунок 36 – Окно редактирования параметра таблицы «Суточные расписания (графики
тарификации)»
