Энергомера CE102 R5.1 145-J 230В, 5-60А 101002003012775 [24/71] Подключение оптической головки
![Энергомера CE102-R5.1 [24/71] Подключение оптической головки](/views2/1537071/page24/bg18.png)
`
24
9 10
+12В
11 12
A
B
RS-485
CE102 R5.1
9 10
+12В
11 12
RS-485
CE102 R5.1
Vcc A B
GND
УСД
Rсм
Rсм RтRт
100 Ом
100 Ом100 Ом
100 Ом
100 Ом
100 Ом
Резисторы смещения Rсм – 560 Ом.
R
Т
– 120 Ом , резистор-терминатор с номиналом, равным волновому сопротивлению кабеля.
Допустимое количество счетчиков на одной линии – 256 шт.
Для счетчиков с внешним питанием интерфейса (с индексом N) необходимо к выводу «12» счет-
чика подключить источник постоянного напряжения +12 В и током не менее 100 мА.

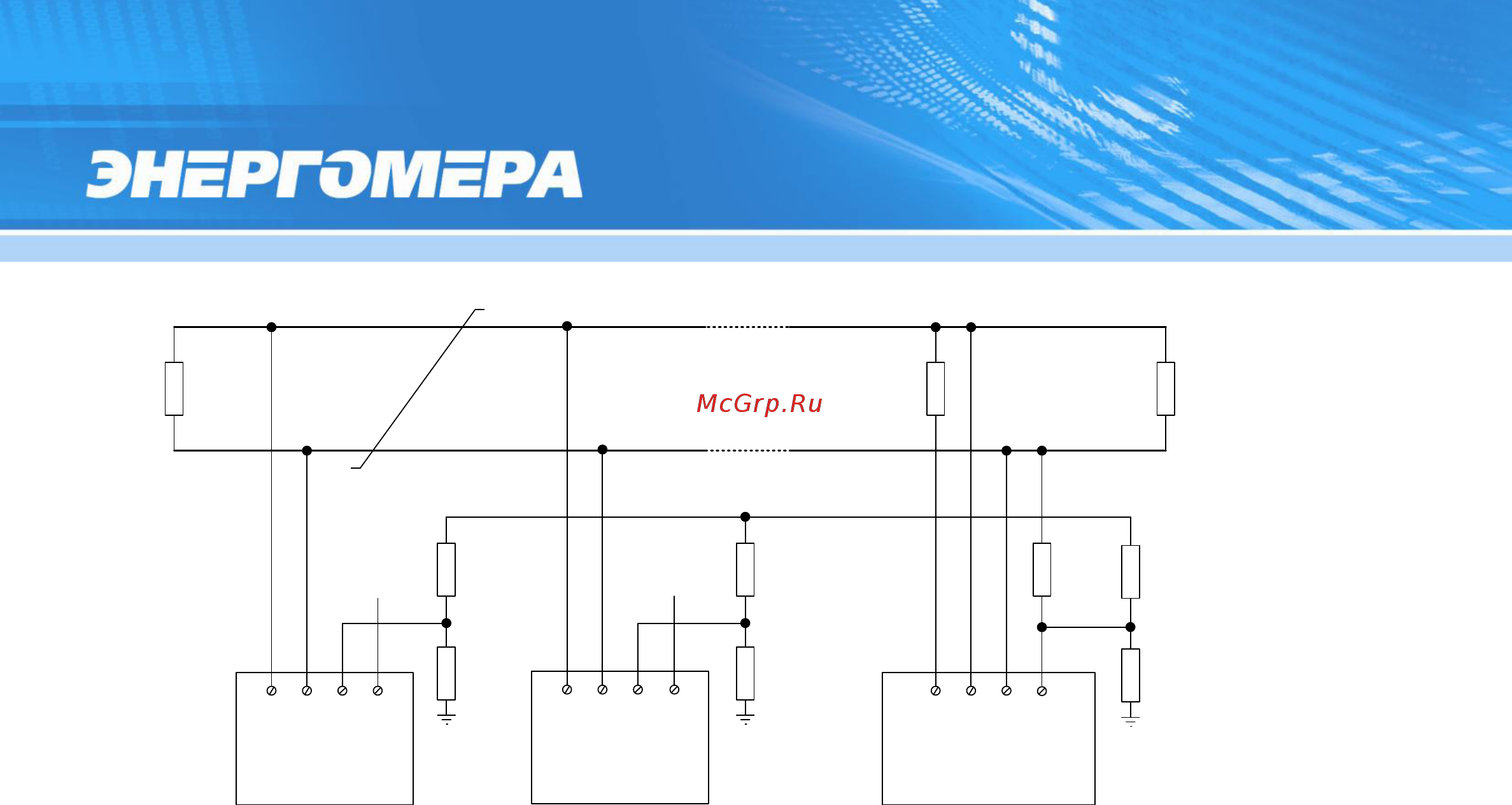

Рисунок 18 – Схема подключения интерфейса RS-485
4.5.3 Подключение оптической головки
На лицевой панели счетчика имеется посадочное место (см. Рисун
ок 2), в которое необходимо
поместить оптическую головку, соответствующую стандарту ГОСТ IEC 61107-2011. Фиксация оптиче-
ской головки на панели счетчика осуществляется с помощью встроенного в нее магнита.
Счетчики с совмещенным оптическим портом и интерфейсом RS-485 (литера JAN) настроены на
обмен через интерфейс RS-485. Про активацию оптического порта счетчика описано в п.4.4.6.3.
Счетчики с оптическим портом (литера J), не имеющие другого встроенного интерфейса на-
строены на обмен через оптический порт и не т
ребуют активации, скорость обмена 9600 бит/с.
