39
5.4.4.2 Сезонные расписания.
Таблица «Сезонные расписания» позволяет настроить до 12 сезонных расписаний, определяю-
щих неизменную тарификацию на время от одного дня до календарного года (см. Рисунок 37).

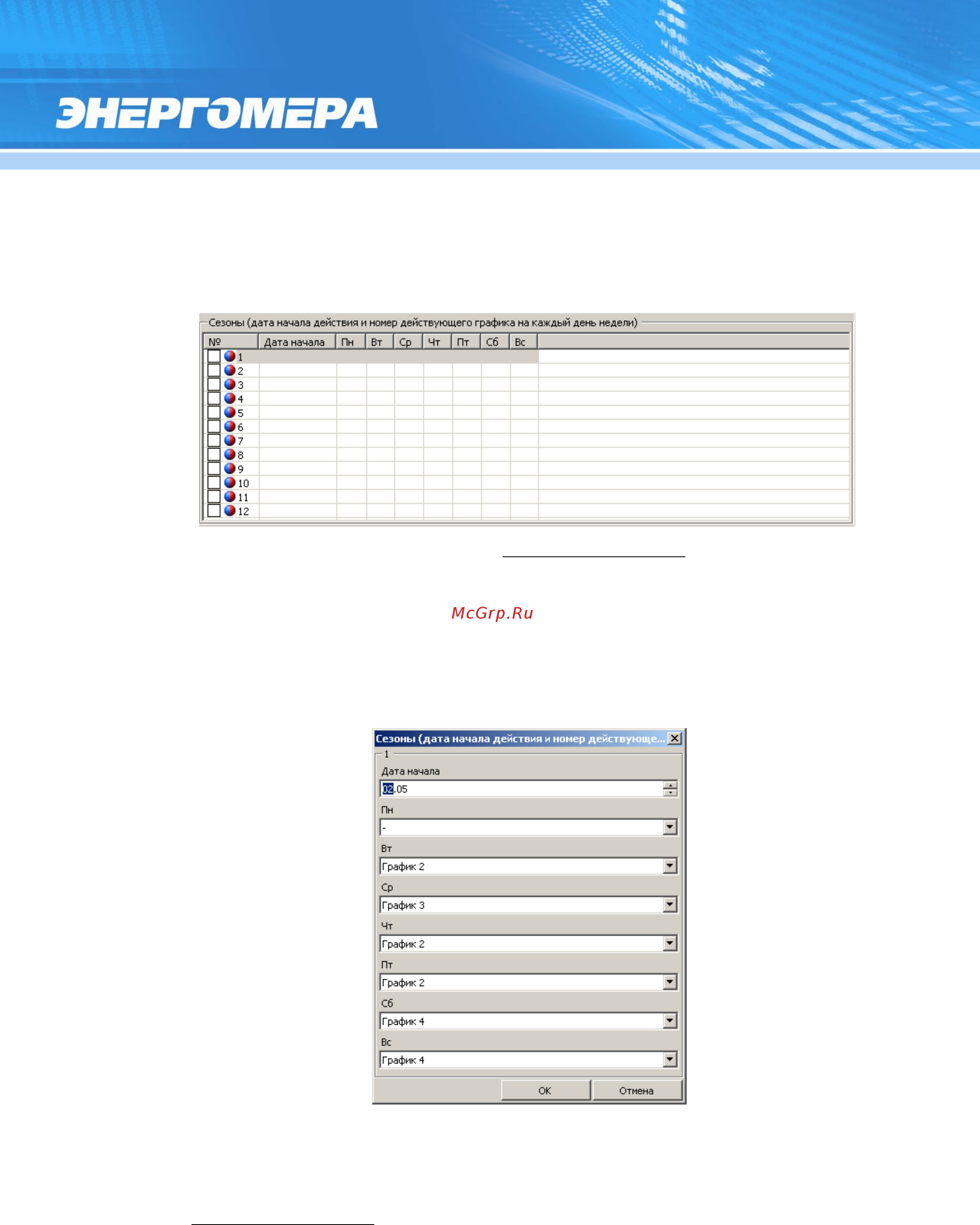

Рисунок 37 – Таблица «Сезонные расписания»
N-му сезонному расписанию соответствует параметр «N», и задаются датой начала сезона (день
и месяц) и графиками тарификации на каждый день недели. Сезон не задан, если установлены значения
параметра: дата начала сезона 01.01 и графики тарификации по всем дням недели – «нет» (см. Рисунок
38).
Рисунок 38 – Окно редактирования параметра таблицы «Сезонные расписания»
5.4.4.3 Исключительные дни.
Таблица «Исключительные дни» позволяет настроить до 32 исключительных дней. N-му исклю-
чительному дню в списке соответствует параметр «Искл. день N» (см. Рисунок 39).
