29

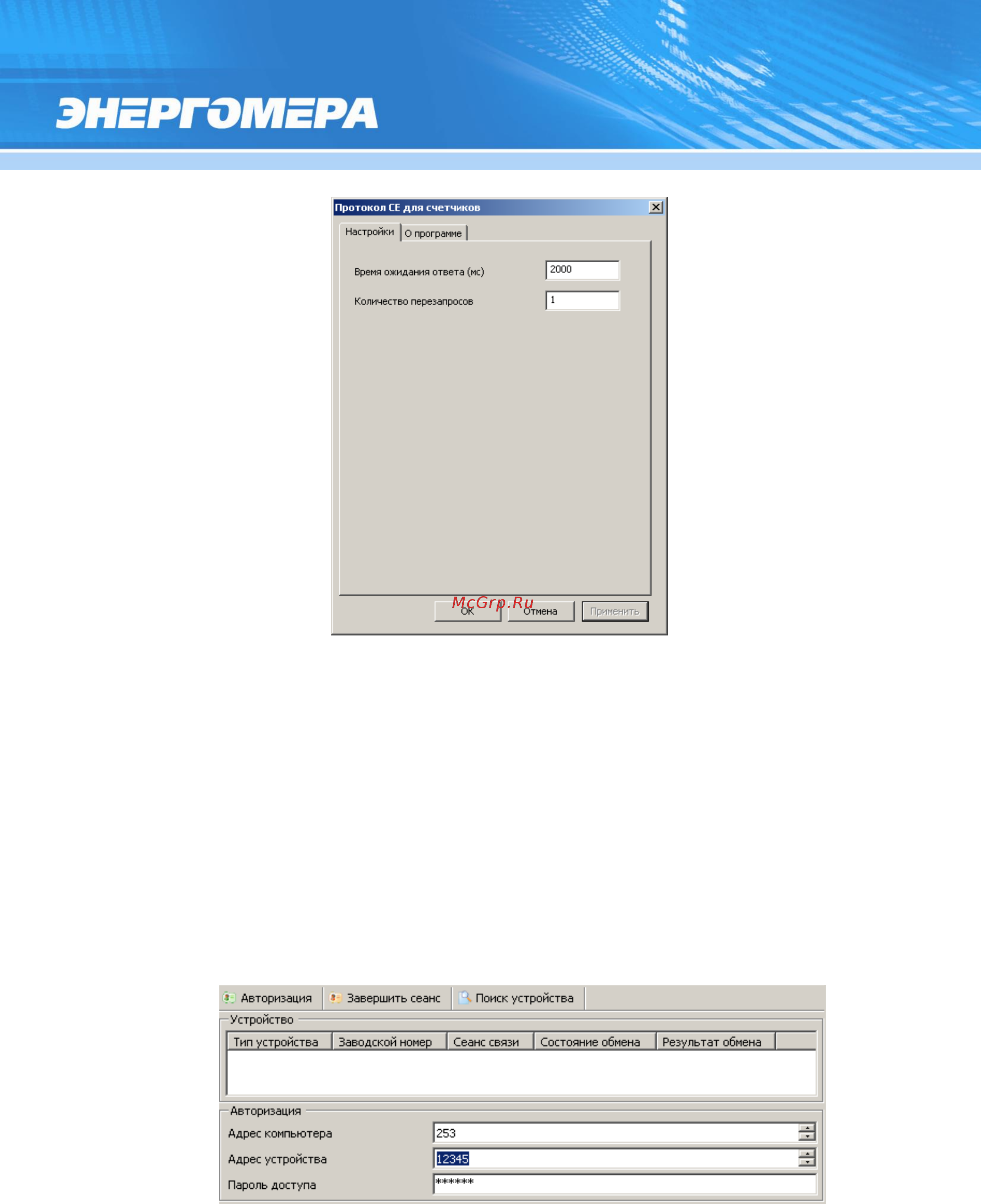

Рисунок 26 – Настройки протокола обмена
5.2.10 Нажать на кнопку «ОК», чтобы внесенные изменения вступили в силу.
5.2.11 Нажать правую кнопку мыши на выделенном профиле настроек протокола обмена и в
появившемся меню выполнить команду «Использовать».
5.2.12 Закрыть справочник.
5.2.13 В разделе авторизация установить адрес компьютера равный 253, адрес устройства рав-
ный сетевому адресу счетчика (5 последних цифр серийного номера) и пароль доступа. Нажать на
кнопку «Авторизация» (см. Рисунок 27).
Рисунок 27 – Авторизация устройства
