18
Для удобства просмотра вся индицируемая информация разделена на отдельные группы. Каждая
группа может содержать различное число параметров. Просмотр информации осуществляется с помо-
щью кнопки «КАДР».
Существует три типа нажатия на кнопки:
- короткое – удержание кнопки в нажатом состоянии менее 1 с;
- длительное – удержание кнопки в нажатом состоянии более 1 с;
- постоянное – автоповтор длительного нажатия.
Длительное нажатие кнопки «КАДР» последовательно переключает отображение групп парамет-
ров:
- "1" − накопления нарастающим итогом;
- "2" – параметры сети;
- "3" – служебная информация.
В зависимости от конфигурации счетчика данные об энергопотреблении могут отображаться в
одном из форматов: 5+2, 6+2.
4.4.4 Группа 1 - "Накопления нарастающим итогом и дата/время".
4.4.4.1 Окна "Накопления нарастающим итогом"
Отображаются данные об энергопотреблении, накопленные нарастающим итогом суммарно и по
тарифам.
В окнах накопления нарастающим итогом на экран ЖКИ выводится информация:
- значение энергии нарастающим итогом в киловатт-часах [kW•h] (см. Рисунок 6);
- номер отображаемого тарифа: [Т1], [Т2], [Т3], [Т4], [Т1][Т2][Т3][Т4] (пятый тариф) или
признак отображения суммарной энергии: [TOTAL];
- признак группы "1".

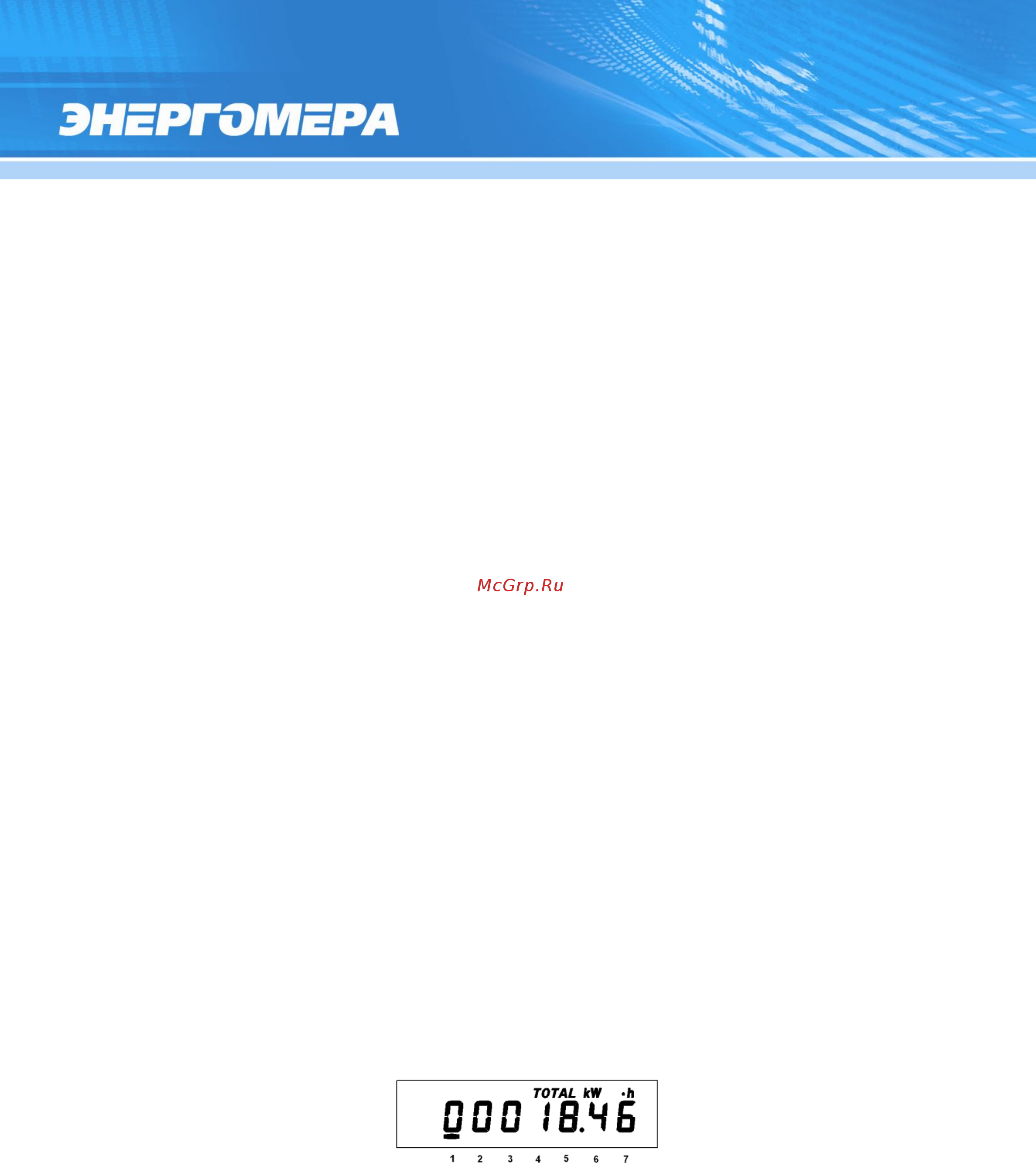

Рисунок 6 – Окно суммарной энергии нарастающим итогом
Короткое нажатие кнопки «КАДР» последовательно переключает отображение значений энергии
накопленной по тарифам и суммарно c одним из соответствующих признаков: [Т1], [Т2], [Т3], [Т4],
