Код ошибки формируется суммой из следующих кодов:

- 1 (BIT[0]) - сбой памяти программ;

- 2 (BIT[1]) - сбой измерителя;

- 4 (BIT[2]) - сбой внешней памяти;

- 8 (BIT[3]) - сбой кварцевого резонатора;

- 16 (BIT[4]) – сбой часов;

- 32 (BIT[5]) - сбой батарейки.

4.5 Схемы подключения

Нумерация контактов для подключения импульсного выхода и интерфейса приведена на Рисунок 3

4.5.1 Подключение импульсного выхода.

Для обеспечения функционирования импульсного выхода необходимо подать питающее напря-

жение постоянного тока по схеме, см. Рисунок 17.

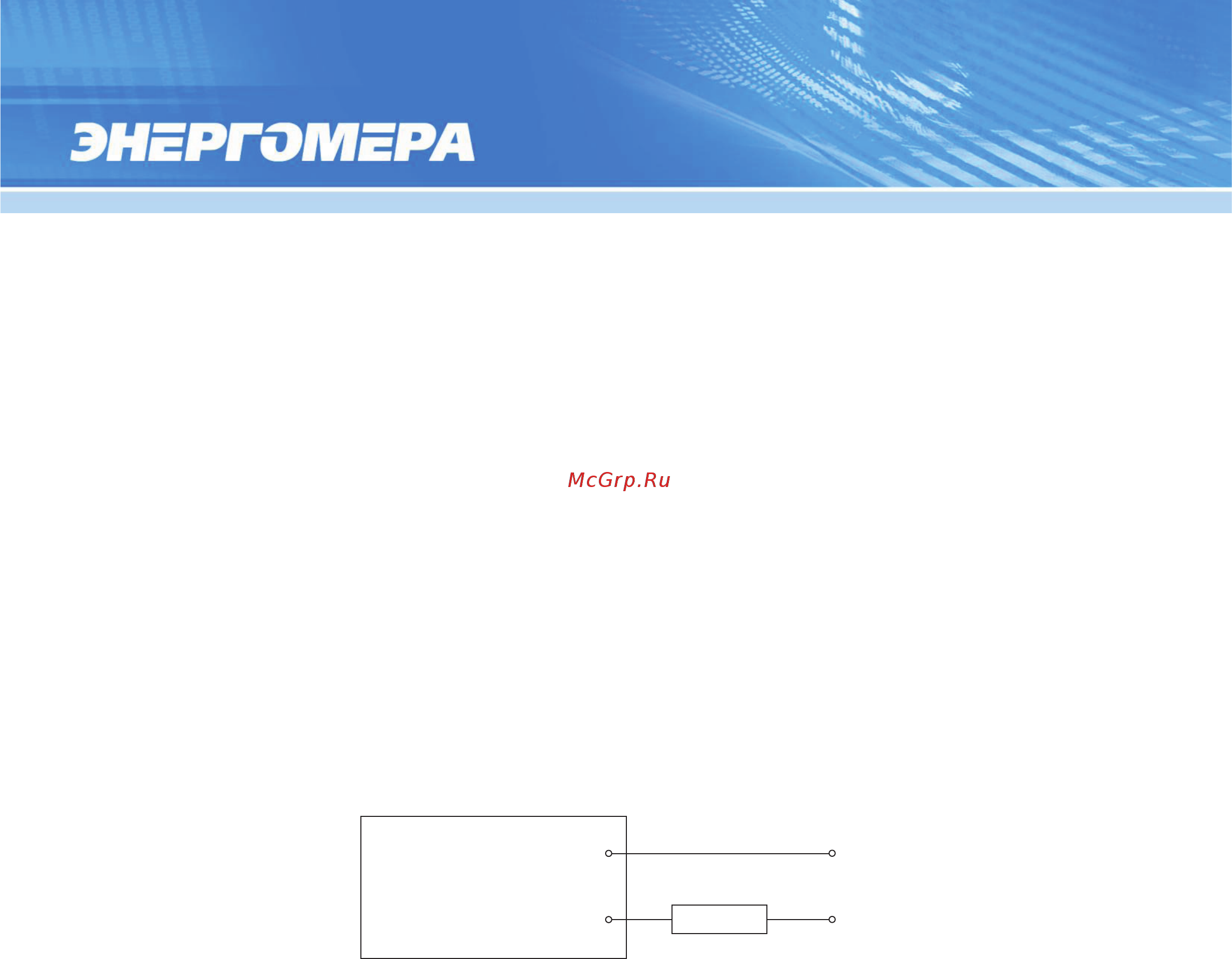

Рисунок 17 – Схема подключения импульсного выхода

Величина электрического сопротивления R в цепи нагрузки импульсного выхода определяетсяпо

формуле:

R = (U — 2,0) / 0,01

(1)

где U – напряжение питания выхода, В.

4.5.2 Подключение интерфейса RS-485

Счетчик с интерфейсом RS-485 подключается в соответствии со стандартом EIA485 и схемой под-

ключения, см. Рисунок 18. Если потенциалы земли в местах установки счетчиков и УСД равны, то

достаточно подключить контакт 11 счетчиков к точке нулевого потенциала, в противном случае необхо-

димо подключить дренажный провод кабеля к контакту 11 каждого счетчика через резистор С2-33

Н-1-100 Ом или аналогичный. Если длина линий связи не превышает нескольких метров и отсутствую-

тисточники помех, то схему подключения можно значительно упростить, подключив счетчик к УСД

или ПЭВМ, используя только два сигнальных провода А и В без терминальных резисторов.

CE102 R5.1

U ≤ 24B

I ≤ 30
