26
Запуск программы возможен следующими способами:
- из главного меню «Пуск»;
- с помощью ярлыка программы на рабочем столе.
5.2 Контроль/установка параметров ПО AdminTools для связи со счетчиком
Подробно о работе AdminTools см. руководство оператора, которое расположено по адресу
http://www.energomera.ru/download/Energomera-AdminTools-re-user.pdf
Для установки параметров связи выполнить следующие действия:

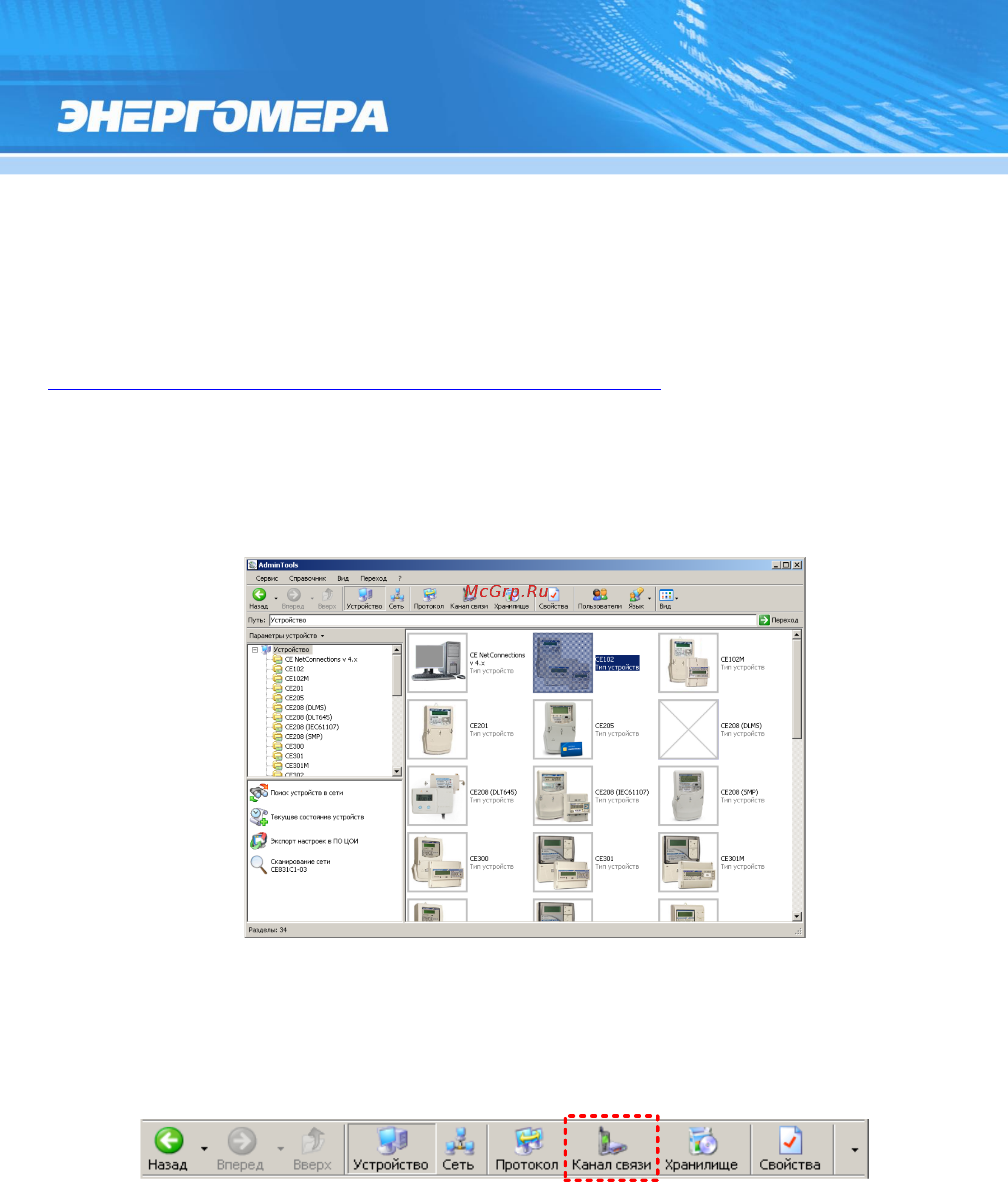

5.2.1 Нажать кнопку «Устройство» на панели инструментов. Выбрать тип устройства «CE102» в
проводнике устройств, находящемся в левом верхнем углу, одним нажатием левой кнопки мыши или в
главном окне программы двойным нажатием кнопки мыши (см. Рисунок 20).
Рисунок 20 – Вид окна программы для выбора типа счётчика
5.2.2 Нажать на панели инструментов кнопку «Канал связи» (или через меню «Справочник →
Канал связи» (см. Рисунок 21)). В результате откроется окно «Справочник», которое показано
см.Рисунок 22.
Рисунок 21 – Кнопка «Канал связи» на панели инструментов
