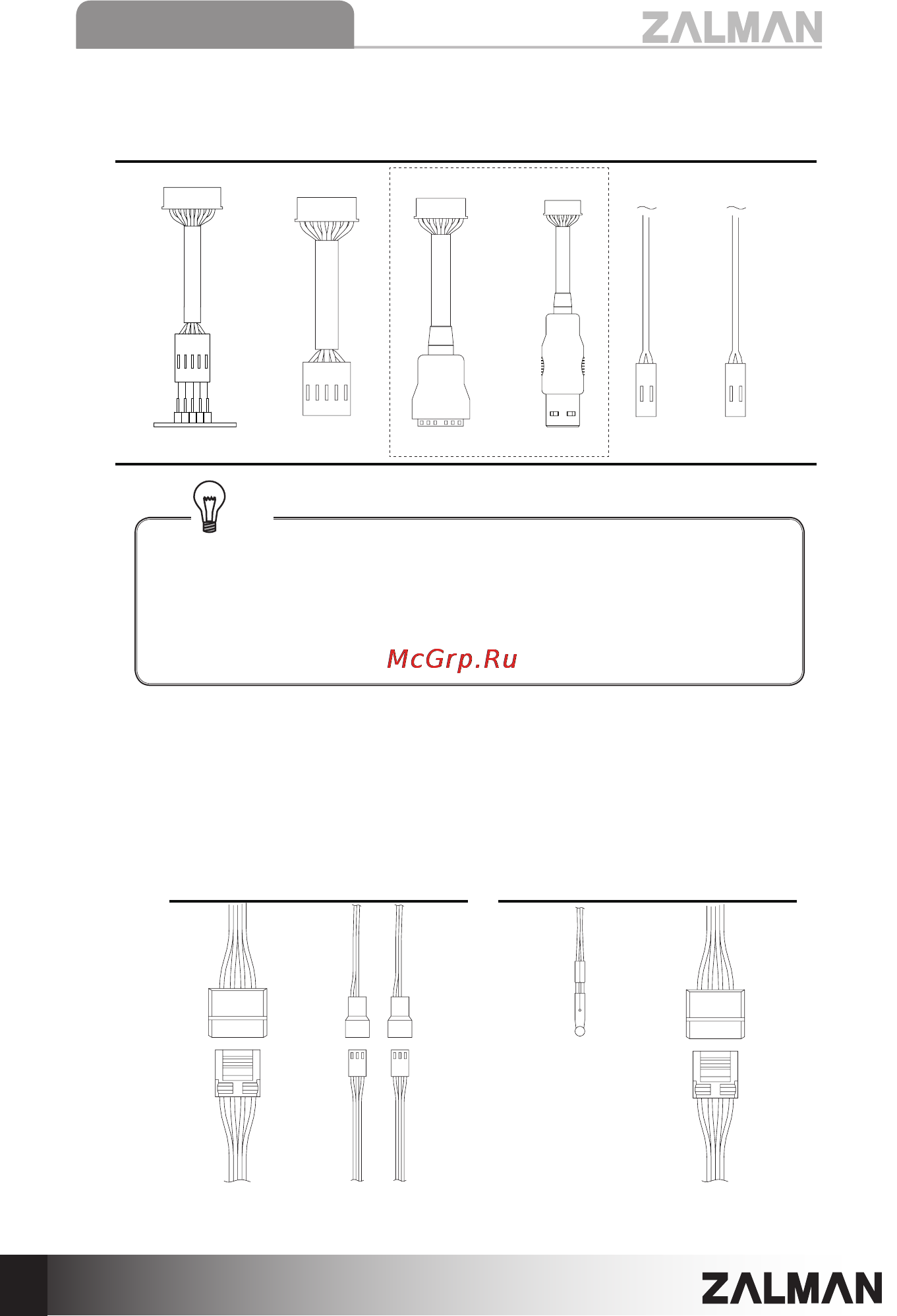

![Zalman Z9 [50/69] Z9 series](/views2/1111185/page50/bg32.png)
14
Z9 Series
② La connexion du contrôleur de ventilateur et l’achage de la température
▶ Contrôleur de ventilateur: Après avoir branché le câble d'alimentation à
4 broches, connecter les ventilateurs au connecteur du ventilateur (deux
ventilateurs peuvent être connectés).
▶ Achage de la température: Après avoir branché le câble d'alimentation à 4
broches, xer le capteur de température à l'endroit désiré. (Capteur de
température: pour la mesure de la température interne dans le boîtier).
Contrôleur de ventilateur Achage de la température
alimentation
électrique
alimentation
électrique
Temperature
Sensor
ventilateur 1.2
2) Port I/O du panneau avant câbles
carte mère
Port I/O du panneau avant
Tip
▶ S'il vous plaît se référer au manuel de la carte mère pour connecter le câble
audio USB 2.0.
▶ Dans le cas où les pôles positif et négatif du connecteur de la DEL
d'alimentation et la DEL du disque dur sont connectés inversement, la
DEL ne fonctionne pas normalement.
▶ Le support pour les ports USB 3.0 sera facultative selon le produit.
① Port I/O du panneau avant
HD Audio
Audio
USB 2.0 USB 3.0
or
USB 3.0
Reset
HDD LED
