MONTÁŽ
СБОРКА
MONT
Pfiístroj se dodává sestaven˘ k pouÏití jako fukar.
Jako doplÀkové pfiíslu‰enství je moÏné zakoupit
soupravu, která umoÏÀuje pouÏití pfiístroje jako
vysavaã/drtiã (viz str. 67-69-71).
MontáÏ trubek
POZOR - Při montáži trubek a trysky musí být motor
vypnutý a vypínač musí být v poloze STOP.
K usnadnění montáže mají oba čepy (A, obr. 1-2 ) dva
různé rozměry jak v turbíně, tak i v trubkách. Je proto
nutné namontovat trubky správnou stranou.
1. Foukací trubku (B, obr. 3) nasuÀte tak, aby oba
kolíãky (A) objímky ‰neku zapadly do dvou dráÏek
trubky (C). Otoãte ve smûru ‰ipky (2). Nasazená
trubka je zobrazena na obr. 4. Trubku připevněte
šroubem (G, obr .4).
2. Na trubku (B) nasuÀte trysku (D, obr. 5) tak, aby oba
kolíãky (E) foukací trubky zapadly do dvou dráÏek (F)
trysky. Otoãte ve smûru ‰ipky (2). Nasazená tryska je
zobrazena na obr. 6.
3. VOLITELNÉ - Chcete-li, aby byl proud vzduchu lépe
směrovatelný a účinnější, můžete namontovat trubku s
širokou výstupní hubicí typu "kachního zobáku" (obr.7)
místo obyčejné trysky. Souprava kód 56552002 je k
dostání samostatně. Při montáži dodržujte pokyny z
bodu 2. Trubka s širokou hubicí vypadá po montáži
jako na obr .8.
Машина поставляется в стандартном исполнении для
применения в виде воздуходувки.
По желанию покупателя поставляется набор
принадлежностей для превращения машины в
аспиратор/измельчитель (см. стр. 67-69-71).
Монтаж труб
ВНИМАНИЕ – Во время монтажа трубок и
сопла двигатель должен быть выключен, а
переключатель - установлен в положение STOP.
Для облегчения монтажа оба пальца (A, Рис.1-2)
имеют два разных размера, как на улитке, так и на
трубках. Это исключает установку трубок в неверном
направлении.
1. Наденьте нагнетательную трубу (B, рис. 3)
на патрубок улитки так, чтобы два выступа (A)
патрубка вошли в соответствующие канавки (С)
трубы, а затем закрутите трубу в сторону стрелки
(2). На рис. 4 показывается нагнетательная труба
в собранном виде. Закрепите трубку с помощью
винта (G, Рис.4).
2. Наденьте сопловую насадку (D, рис. 5) на
нагнетательную трубу (B) так, чтобы два выступа
(Е) трубы вошли в соответствующие канавки (F)
насадки, а затем закрутите насадку в сторону
стрелки (2). На рис. 6 показывается сопловая
насадка в собранном виде.
3. ОПЦИЯ – Чтобы сделать поток воздуха более
направленным и эффективным, вместо сопла
можно установить трубку с выходным отверстием в
виде утиного клюва (Рис.7). Комплект, имеющий код
56552002, приобретается отдельно. При монтаже
придерживайтесь указаний, приведенных в п. 2.
Смонтированная трубка с отверстием в форме
утиного клюва показана на Рис.8.
Maszyna jest dostarczana w stanie przystosowanym do
pracy jako dmuchawa.
Dost´pny jest zestaw, który pozwala na zmian´
zastosowania i prac´ jako odkurzacz / rozdrabniacz.
Zestaw jest dostarczany jako opcja (patrz rozdzia∏ na
str. 67-69-71).
Monta˝ rur
UWAGA - Podczas instalowania rur i dyszy
silnik musi być wyłączony, a przełącznik musi się
znajdować w położeniu STOP.
Dla ułatwienia montażu oba sworznie (A, Rys.1-2) są
różnych rozmiarów zarówno w ślimaku, jak i w rurach.
Dzięki temu można je zamontować tylko w prawidłowym
kierunku.

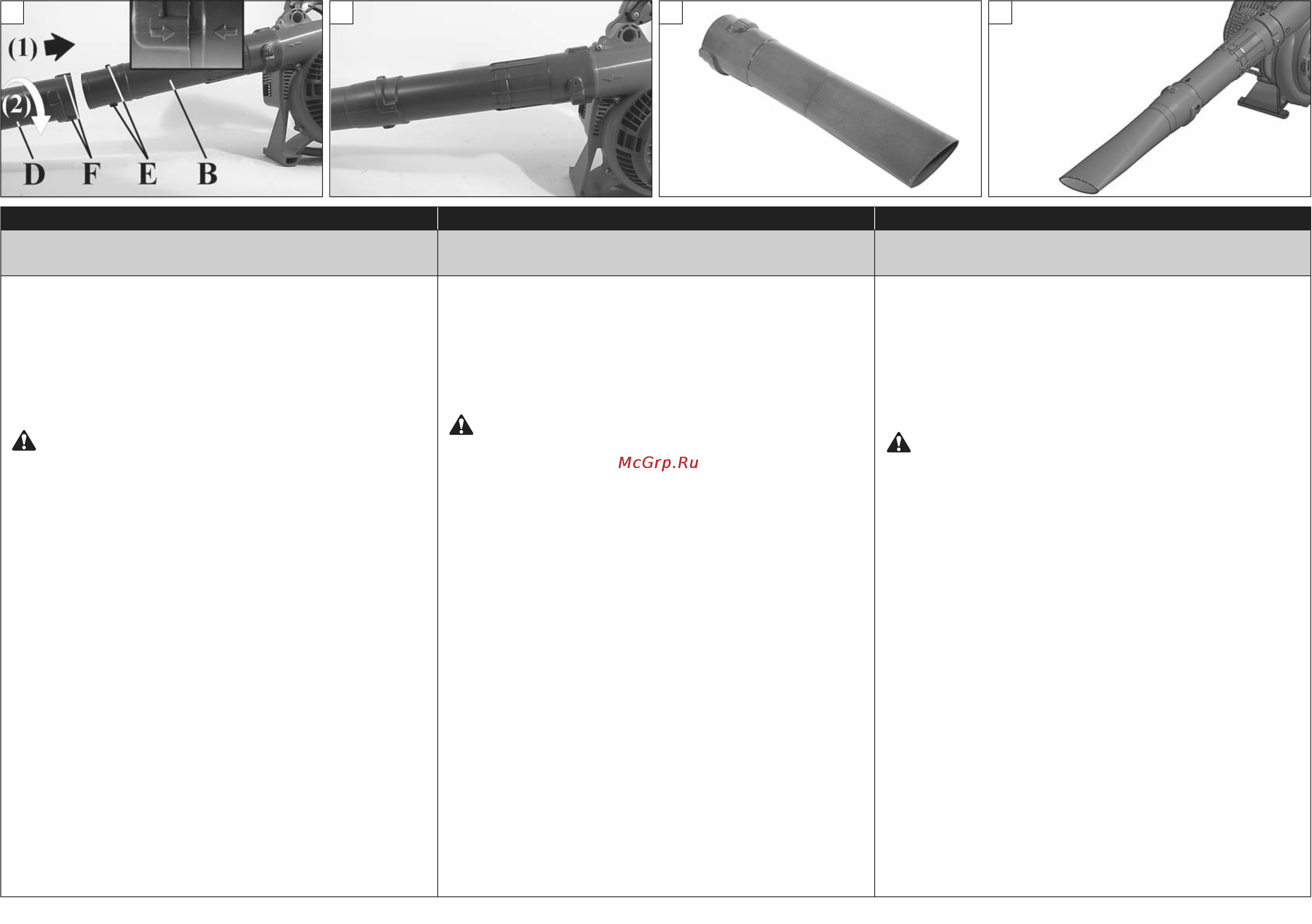

1. Zamocowaç rur´ dmuchawy (B, Rys. 3) w taki
sposób, aby dwie wypustki (A) na koƒcówce obsady
wirnika wesz∏y i zablokowa∏y si´ w dwóch rowkach
(C) rury. Obróciç zgodnie z strza∏kà (2). Prawid∏owo
zamontowana rura jest pokazana na Rys. 4.
Przymocować rurę śrubą (G, Rys.4).
2. Zamocowaç dysz´ (D, Rys. 5) na rurze (B) w taki
sposób, aby dwie wypustki (E) rury dmuchawy
wesz∏y i zablokowa∏y si´ w dwóch kana∏ach (F)
dyszy. Obróciç zgodnie z strza∏kà(2). Prawid∏owo
zamontowana dysza jest pokazana na Rys. 6.
3. OPCJAW celu ułatwienia kontrolowania kierunku
wydmuchiwanego strumienia i zwiększenia
wydajności istnieje możliwość zamontowania rury
z wylotem w kształcie dzióbka (Rys.7) zamiast
dyszy. Zestaw oznaczony kodem 56552002 jest do
nabycia oddzielnie. W celu wykonania montażu należy
postępować zgodnie z instrukcjami zawartymi w
punkcie 2. Zamontowana rura wyglądać będzie tak,
jak pokazano na rys.8.
p.n. 56552002
5678
