43
DEUTSCH
DE
Übersetzung der Originalbetriebsanleitung
1 ALLGEMEINES
Dieses Symbol kennzeichnet eine WAR-
NUNG. Ein Nichtbefolgen der Anwei-
sungen kann schwerwiegende
Personen- und bzw. oder Sachschäden
nach sich ziehen.
Vor dem Start sind diese Bedienungsan-
leitung sowie die beigefügte Broschüre
„SICHERHEITSVORSCHRIFTEN"
aufmerksam durchzulesen.

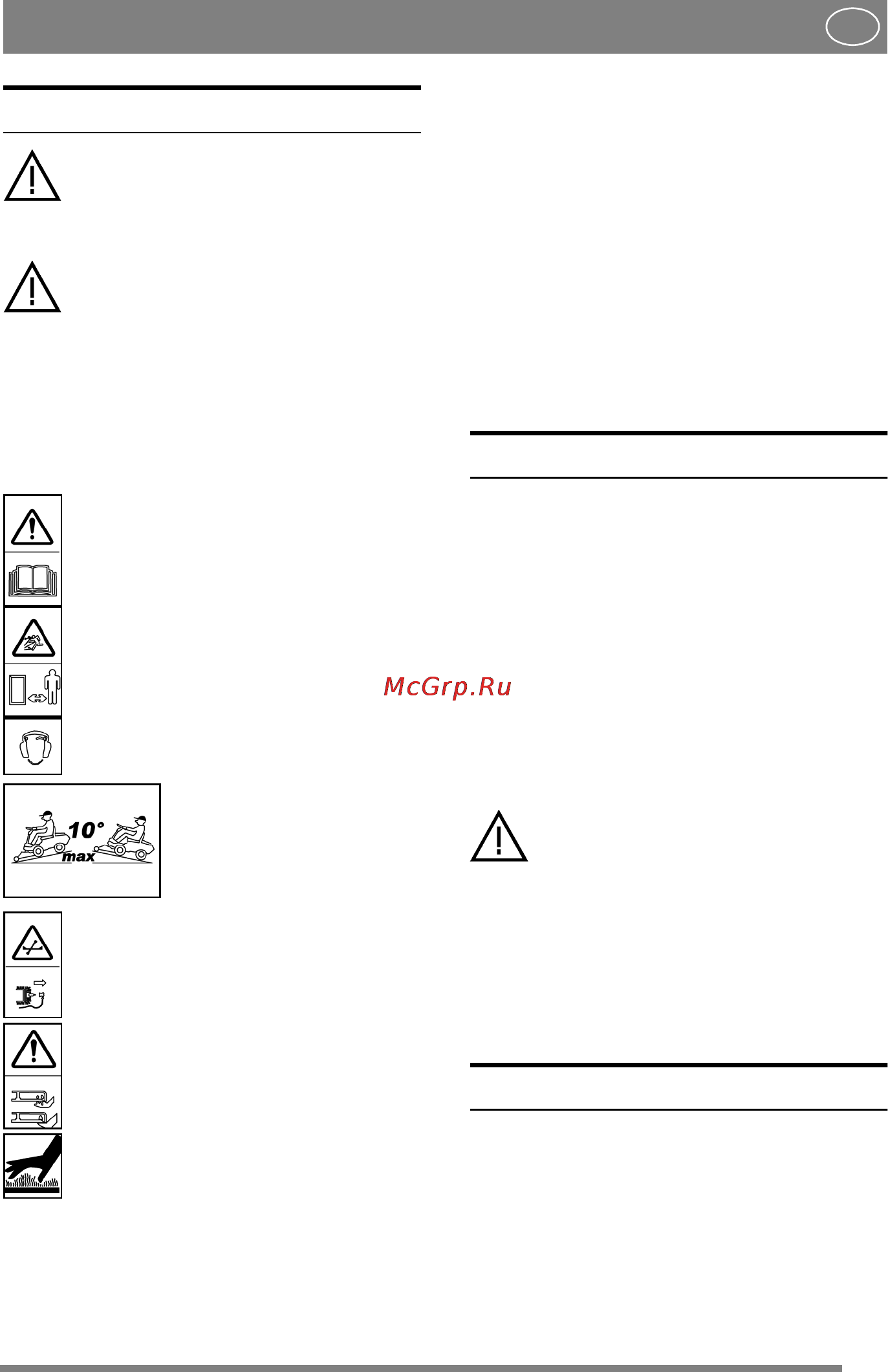

1.1 SYMBOLE
Am Gerät befinden sich folgende Symbole, um
den Bediener darauf hinzuweisen, dass bei Benut-
zung und Wartung des Geräts Vorsicht und Auf-
merksamkeit geboten sind.
Bedeutung der Symbole:
Warnung!
Lesen Sie vor der Benutzung des Geräts
Bedienungsanleitung und Sicherheitsvor-
schriften.
Warnung!
Achten Sie auf herausgeschleuderte Ge-
genstände. Stellen Sie sicher, dass sich
niemand im Gefahrenbereich des Mähers
aufhält.
Warnung!
Beim Mähen immer einen Gehörschutz
tragen.
Warnung!
Das Gerät darf unabhängig
von der Richtung nur über Ge-
fälle bis zu einem Neigungs-
winkel von maximal 10°
gefahren werden.
Warnung!
Vor dem Ausführen von Reparaturarbei-
ten ist das Zündkerzenkabel von der
Zündkerze abzuziehen.
Warnung!
Wenn das Gerät in Betrieb ist, dürfen we-
der Hände noch Füße unter die Mähwer-
kabdeckung gelangen.
Warnung!
Verbrennungsgefahr! Den Schalldämpfer
nicht berühren.
1.2 VERWEISE
1.2.1 Abbildungen
Die Abbildungen in dieser Bedienungsanleitung
sind mit 1, 2, 3 usw. nummeriert.
Die Komponenten in den Abbildungen sind mit A,
B, C usw. bezeichnet.
Ein Verweis auf Komponente C in Abbildung 2
wird wie folgt angegeben:
“Siehe Abb. 2:C” oder kurz “(2:C)”.
1.2.2 Überschriften
Die Überschriften in dieser Bedienungsanleitung
sind gemäß folgendem Beispiel nummeriert.
„1.3.1 Allgemeine Sicherheitskontrolle“ ist eine
Zwischenüberschrift zu „1.3 Sicherheitskontrolle“
und ist ihr untergeordnet.
Bei einem Verweis auf Überschriften wird häufig
lediglich die Nummer der Überschrift angegeben:
z.B. „Siehe 1.3.1“.
2 MONTAGE
2.1 LENKRAD
Siehe Abb. 2. Gehen Sie bei der Lenkradmontage
wie folgt vor:
1. Bringen Sie das Lenkrohr an der Achse an und
befestigen Sie es mit einem Splint o.s.ä., wobei
die Löcher in Lenkrohr und Achse aneinander
ausgerichtet sind.
2. Treiben Sie den beiliegenden Spannstift von der
anderen Seite mit einem Hammer ein.
2.2 SITZ (5:A)
Befestigen Sie den Sitz mit den beiliegenden
Schrauben in der gewünschten Stellung. Anzugs-
drehmoment: 20-24 Nm.
Werden die Schrauben fester als mit 24
Nm angezogen, nimmt der Sitz Scha-
den.
2.3 BATTERIE
Siehe Abb. 4. Klappen Sie den Sitz hoch und
schließen Sie die Batteriekabel an.
Siehe Warnungen und Anleitung in 6.11.
2.4 REIFENDRUCK
Kontrollieren Sie den Reifendruck. Siehe 6.5.
3 BESCHREIBUNG
3.1 ANTRIEB
Das Gerät verfügt über einen Zweiradantrieb an
den Hinterrädern.
Die Hinterachse ist mit einem Differential be-
stückt, das die Kraft gleichmäßig auf die Hinterrä-
der verteilt. Damit das Gerät mit den Hinterrädern
lenken kann, sind diese mit einem Kardangelenk-
typ ausgestattet, der die Rotation sehr gleichmäßig
überträgt.
