Yamaha YFM700R (2012) [118/149] Регулировка свободного хода рычага сцепления
![Yamaha YFM700R (2012) [118/149] Регулировка свободного хода рычага сцепления](/views2/1121819/page118/bg76.png)
8-35
8

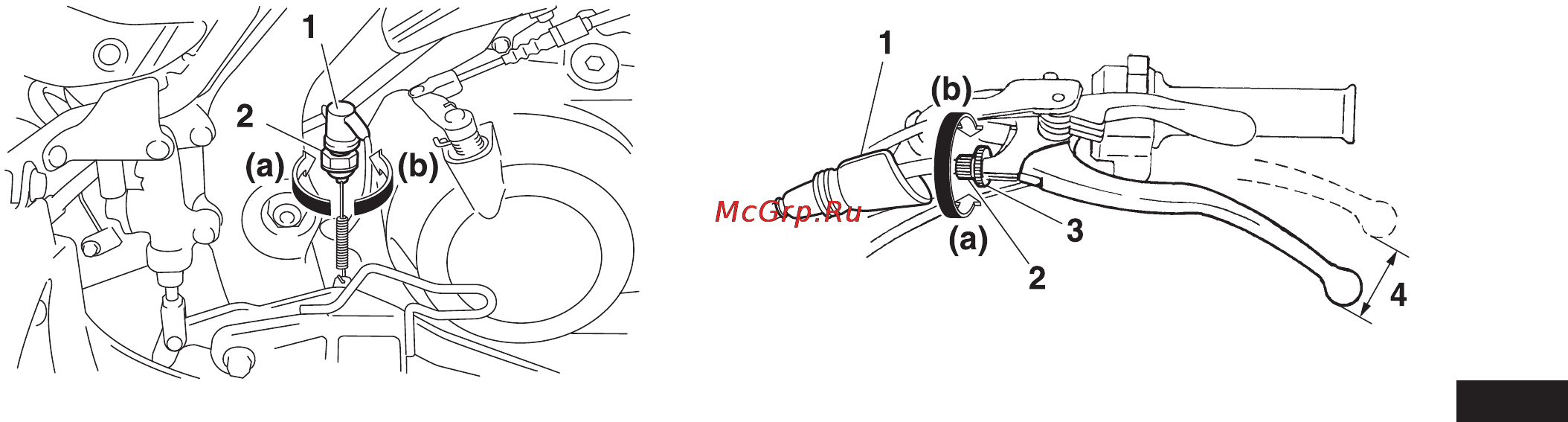

1. Выключатель стоп-сигналов
2. Регулировочная гайка выключателя стоп-сигналов
EBU29750
Регулировка свободного хода рычага сцепления
Свободный ход рычага сцепления следует проверять и, при не-
обходимости, регулировать через интервалы, установленные в
таблице периодического технического обслуживания и смазки.
Свободный ход рычага сцепления должен быть в пределах 5,0-
10,0 мм, как показано на рисунке. Если свободный ход отличается
от указанного, отрегулируйте его следующим образом.
1. Резиновый колпачок
2. Регулировочный болт свободного хода рычага сцепления
3. Контргайка
4. Свободный ход рычага сцепления
1. Сдвиньте резиновый колпачок назад.
2. Ослабьте контргайку, расположенную на рычаге сцепления.
3. Для увеличения свободного хода рычага сцепления поверни-
те регулировочный болт в направлении (а), для уменьшения
свободного хода поверните болт в направлении (b).
4. Затяните контргайку, расположенную на рычаге сцепления.
5. Сдвиньте резиновый колпачок на место. Если изложенным
выше способом не удается получить указанный свободный
ход, попробуйте описанную ниже процедуру.
6. Ослабьте контргайку, расположенную на рычаге сцепления.
