8-45
8
ECB00930
ПРЕДУПРЕЖДЕНИЕ
Для зарядки свинцово-кислотной аккумуляторной батареей с
клапанным регулированием (VRLA) необходимо специальное (по-
стоянного напряжения) зарядное устройство для аккумулятора.
Использование обычного зарядного устройства для аккумулято-
ра повредит аккумуляторную батарею. Если у вас нет зарядного
устройства постоянного напряжения, обратитесь к дилеру компа-
нии Yamaha для зарядки батареи.
Хранение аккумуляторной батареи
• Если мотовездеход не будет использоваться более одного ме-
сяца, снимите аккумуляторную батарею, полностью зарядите
ее, затем поместите в прохладное, сухое место.
• Если батарея хранится более двух месяцев, проверяйте ее не
реже одного раза в месяц и, при необходимости, полностью
заряжайте.
ECB00940
ПРЕДУПРЕЖДЕНИЕ
Всегда держите аккумуляторную батарею заряженной. Хранение
разряженной аккумуляторной батареи может нанести непоправи-
мый вред батарее.
Установка аккумуляторной батареи
ПРИМЕЧАНИЕ
Убедитесь, что аккумуляторная батарея полностью заряжена.
1. Установите аккумуляторную батарею на место.
2. Подключите и закрепите болтами сначала положительную
клемму батареи, затем отрицательную.

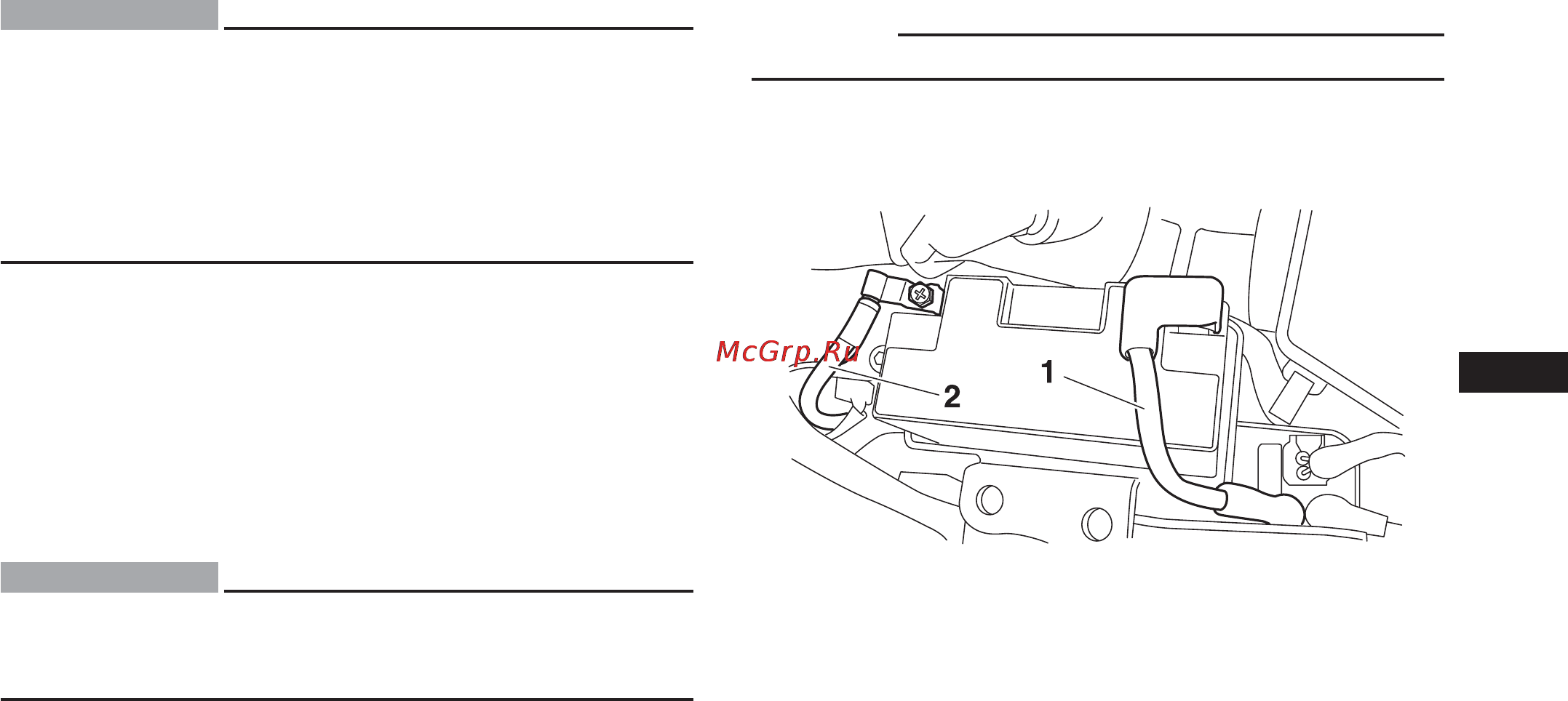

1. Положительная клемма аккумулятора (красная)
2. Отрицательная клемма аккумулятора (черная)
3. Установите крепежную пластину на корпус батареи.
