4
4-2
EBU26694

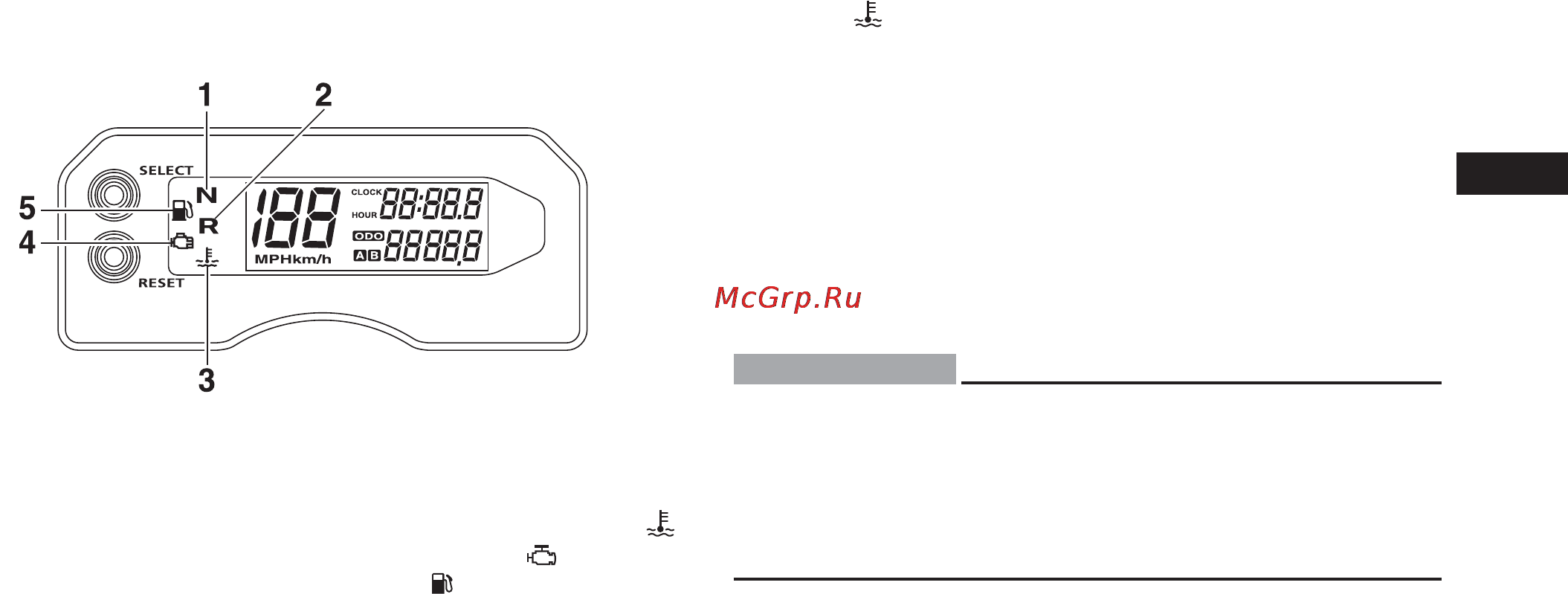

Индикаторы и предупредительные сигналы
1. Индикатор нейтральной передачи «N»
2. Индикатор заднего хода «R»
3. Предупредительный сигнал температуры охлаждающей жидкости
4. Предупредительный сигнал неисправности двигателя
5. Предупредительный сигнал уровня топлива
EBU17860
Индикатор нейтральной передачи «N»
Данный индикатор загорается при включении нейтральной пере-
дачи.
EBU17830
Индикатор заднего хода «R»
Данный индикатор загорается при включении заднего хода.
EBU26702
Предупредительный сигнал температуры охлаждающей
жидкости
Этот сигнал загорается при перегреве двигателя. Если это проис-
ходит во время работы, как можно скорее остановите двигатель и
дайте ему остыть в течение 10 минут.
Электрическую схему сигнала можно проверить, переведя ключ в
положение «ON». Сигнал должен загореться на несколько секунд,
а потом погаснуть.
Если сигнал не загорается сразу после перевода ключа в положе-
ние «ON», или не выключается, обратитесь к дилеру Yamaha для
проверки схемы.
ПРЕДУПРЕЖДЕНИЕ
ECB00010
• Двигатель может перегреться, если мотовездеход перегру-
жен. В этом случае уменьшите нагрузку до допустимой.
• Когда сигнал погаснет, запустите двигатель. Продолжение
работы при горящем сигнале может стать причиной повреж-
дения двигателя.
