11
11-2

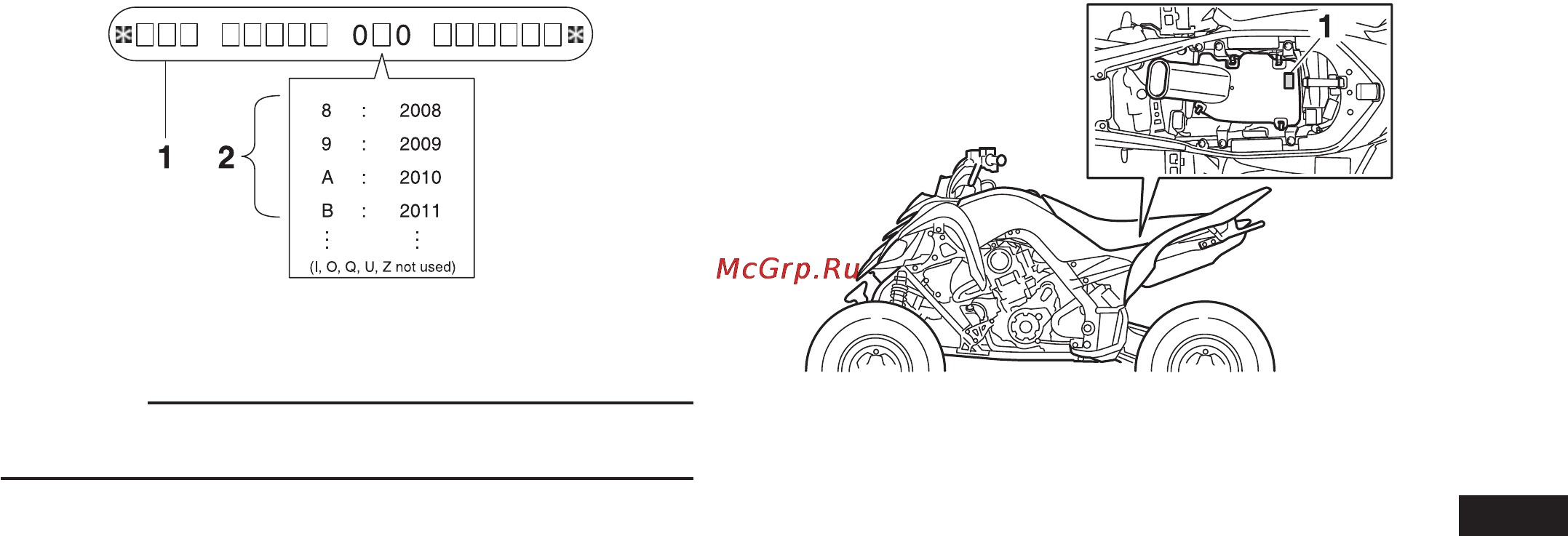

1. Идентификационный номер мотовездехода
2. Год выпуска
ПРИМЕЧАНИЕ
Идентификационный номер мотовездехода необходим для иден-
тификации мотовездехода.
EBU26050
Табличка с названием модели
Табличка закреплена в месте, показанном на рисунке. Перепиши-
те информацию с таблички в предусмотренную для нее пустую
графу. Эта информация может потребоваться при заказе запас-
ных частей у дилера компании Yamaha.
1. Табличка с названием модели
