Yamaha YFM700R (2012) [43/149] Демпфирующее усилие отбоя
![Yamaha YFM700R (2012) [43/149] Демпфирующее усилие отбоя](/views2/1121819/page43/bg2b.png)
4
4-21
Демпфирующее усилие отбоя

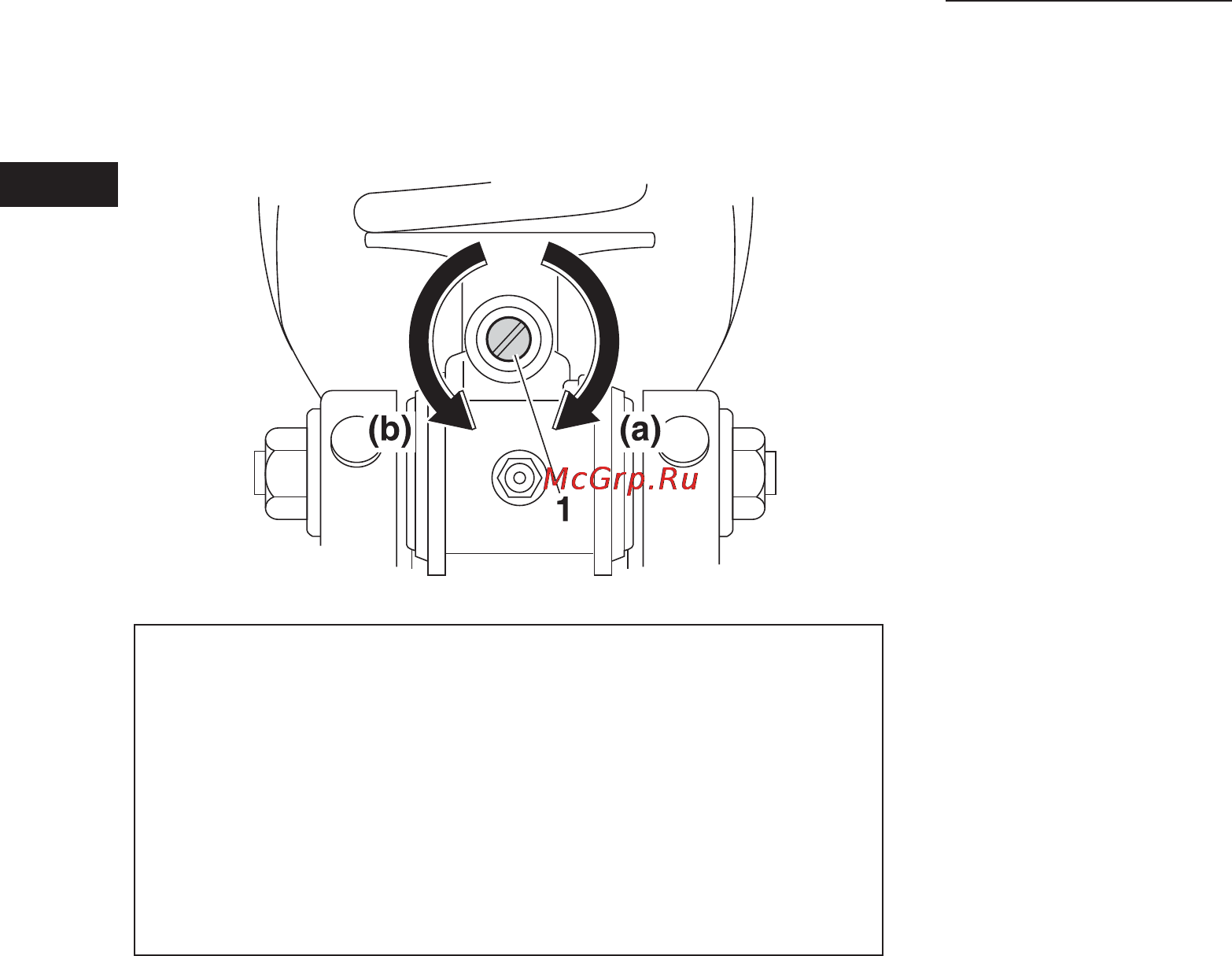

Чтобы увеличить демпфирующее усилие отбоя и сделать отбой
жестче, поверните регулировочный винт в направлении (а), чтобы
уменьшить демпфирующее усилие отбоя и сделать отбой мягче,
поверните регулировочный винт в направлении (b).
1. Регулировочный винт демпфирующего усилия отбоя
Установки демпфирующего усилия отбоя:
Минимальная (мягкий):
20 щелчков в направлении (b)*
Стандартная:
13 щелчков в направлении (b)*
Максимальная (жесткий):
3 щелчка в направлении (b)*
*Если изначально регулировочный винт повернут в направле-
нии (а) до упора.
Усилие сжатия
Усилие сжатия (быстрое)
Чтобы увеличить демпфирующее усилие сжатия и сделать сжатие
жестче, поверните регулировочный винт в направлении (а), чтобы
уменьшить демпфирующее усилие сжатия и сделать сжатие мяг-
че, поверните регулировочный винт в направлении (b).
