Yamaha YFM700R (2012) [31/149] Рычаг стояночного тормоза
![Yamaha YFM700R (2012) [31/149] Рычаг стояночного тормоза](/views2/1121819/page31/bg1f.png)
4
4-9

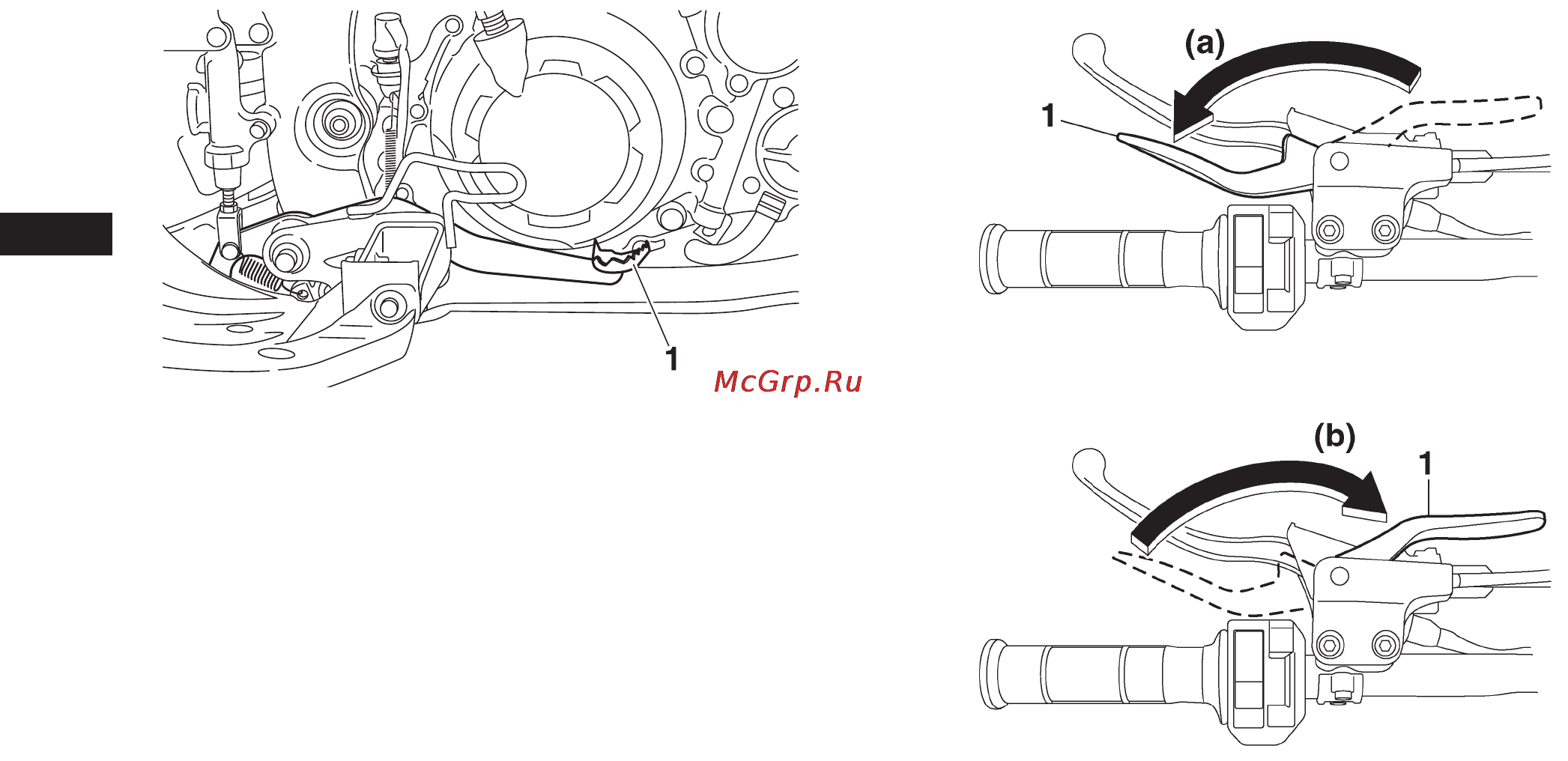

1. Педаль тормоза
EBU18520
Рычаг стояночного тормоза
Используйте стояночный тормоз перед запуском двигателя или
парковкой мотовездехода, особенно на склоне. Для использова-
ния стояночного тормоза переместите рычаг тормоза в направ-
лении (а). Для разблокировки стояночного тормоза переместите
рычаг стояночного тормоза в направлении (b).
1. Рычаг стояночного тормоза (стояночный тормоз заблокирован)
1. Рычаг стояночного тормоза (стояночный тормоз разблокирован)
