Yamaha YFM700R (2012) [23/149] Работа органов управления и приборов
![Yamaha YFM700R (2012) [23/149] Работа органов управления и приборов](/views2/1121819/page23/bg17.png)
4
4-1
EBU17760

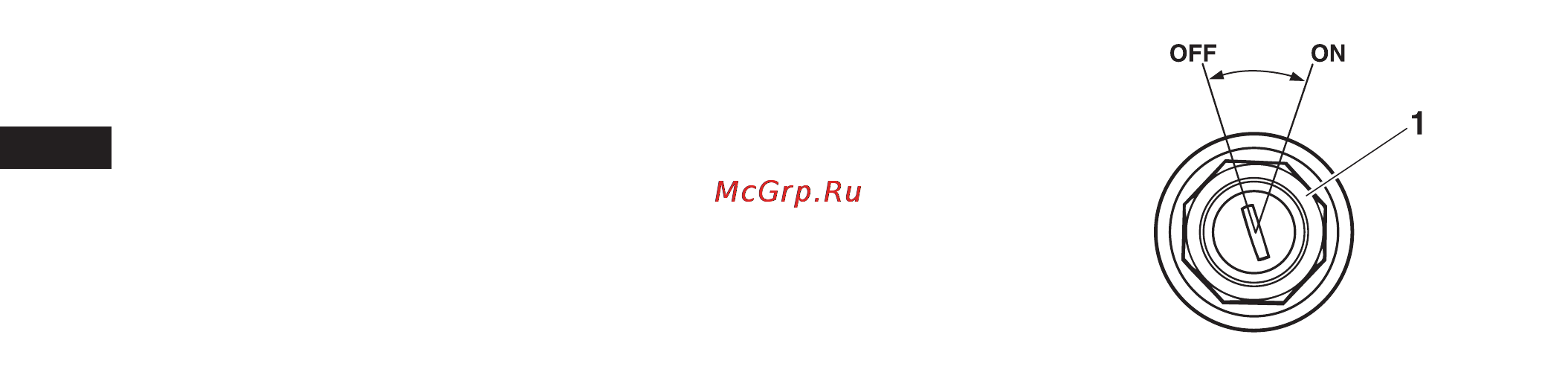

Замок зажигания
Замок зажигания имеет следующие положения:
ON [Вкл.]
Все электрооборудование включено. Когда переключатель све-
товых приборов включен, включаются фары и габаритные огни,
двигатель может быть запущен. В этом положении ключ вынуть
невозможно.
OFF [Выкл.]
Все электрические приборы выключены. В этом положении ключ
может быть извлечен.
1. Замок зажигания
EBU17733
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
