Yamaha YFM700R (2012) [94/149] Установка свечи зажигания
![Yamaha YFM700R (2012) [94/149] Установка свечи зажигания](/views2/1121819/page94/bg5e.png)
8-11
8
2. Проверьте отсутствие на свече зажигания признаков эрозии
электродов и избыточных отложений и нагара и при необхо-
димости замените свечу.
Рекомендуемые свечи зажигания:
NGK/ CR8E
3. Измерьте при помощи набора щупов зазор между электро-
дами свечи зажигания и при необходимости отрегулируйте
его.

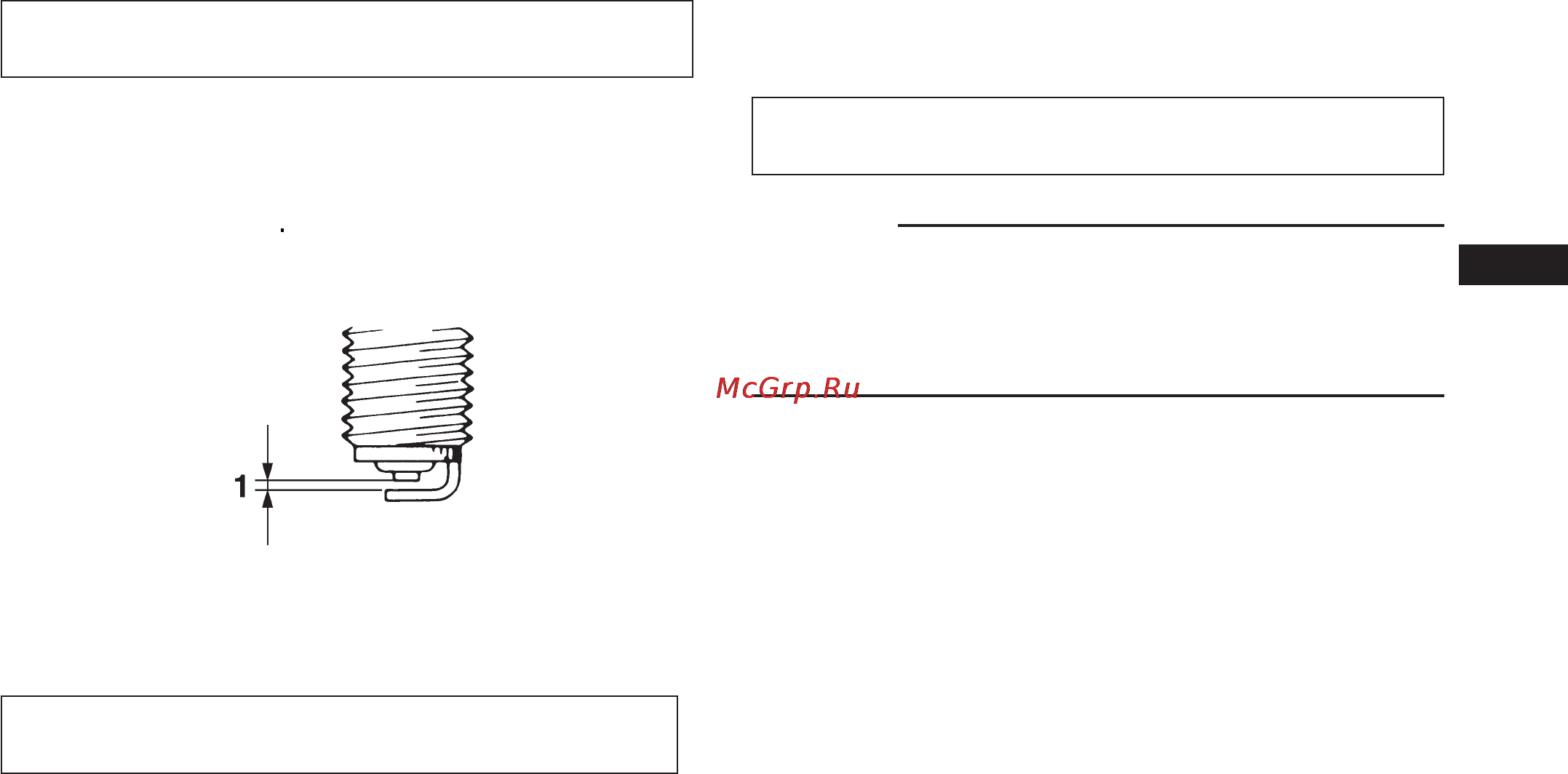

1. Зазор между электродами свечи зажигания
Зазор между электродами свечи зажигания:
0,7–0,8 мм
Установка свечи зажигания
1. Очистите поверхность шайбы свечи зажигания и сопрягае-
мую поверхность, затем вытрите все загрязнения с резьбо-
вой части.
2. Установите свечу зажигания при помощи свечного ключа и
затяните ее с рекомендованным усилием.
Момент затяжки свечи зажигания:
13 Н·м (1,3 м·кгс)
ПРИМЕЧАНИЕ
В случае отсутствия динамометрического ключа при установке
свечей зажигания правильное усилие затяжки достигается допол-
нительным завинчиванием на 1/4–1/2 поворота после завинчива-
ния рукой. Однако свеча зажигания должна быть перезатянута с
рекомендованным усилием при первой возможности.
3. Наденьте на свечу зажигания наконечник.
