8-51
8
ПРИМЕЧАНИЕ

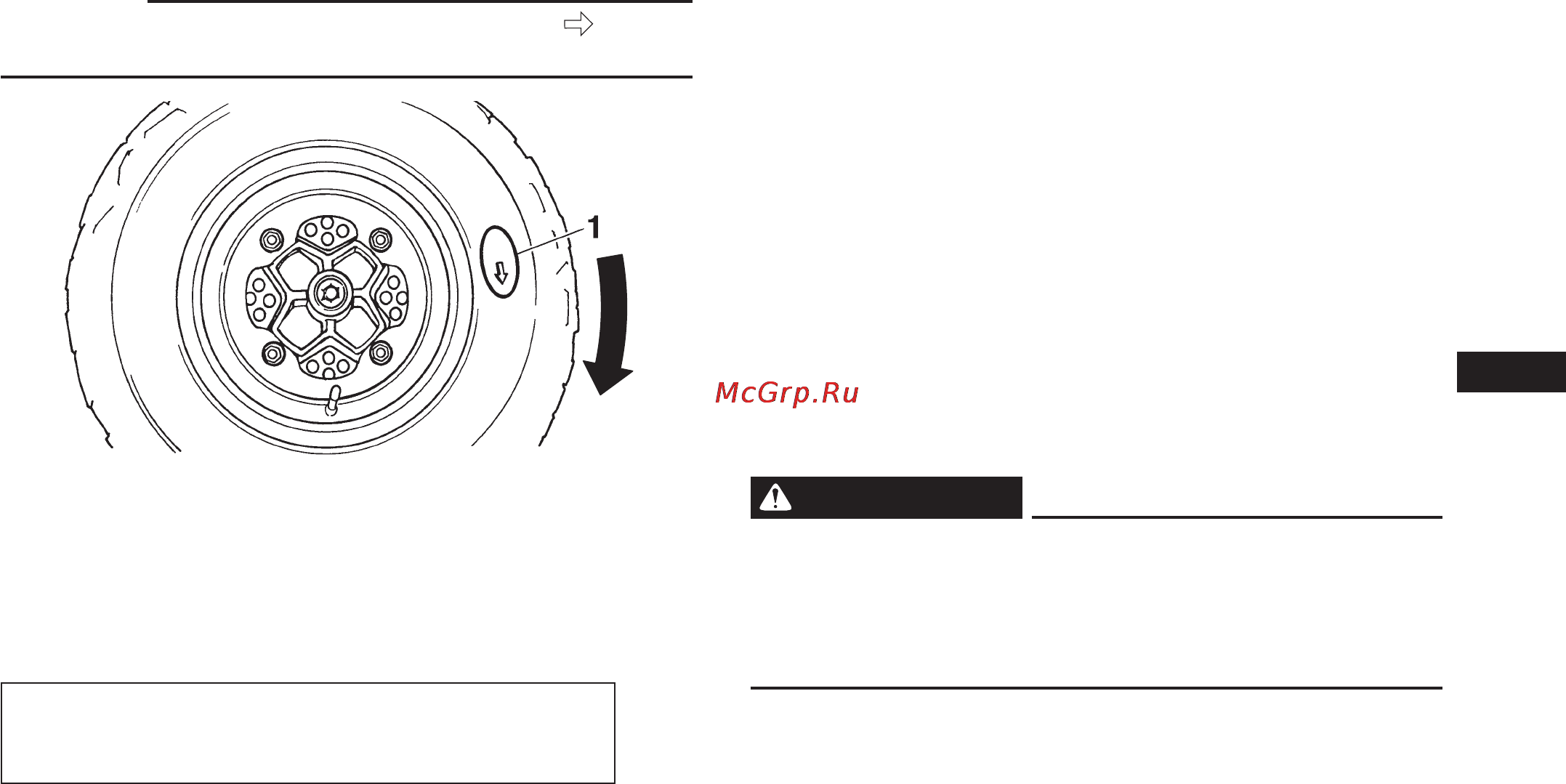

При установке колеса убедитесь, что символ стрелки указыва-
ет в направлении вращения колеса.
1. Символ стрелки
3. Опустите мотовездеход на грунт.
4. Затяните колесные гайки с установленным моментом затяж-
ки.
Момент затяжки:
гайки передних колес:
45 Н·м
EBU25720
Диагностика и устранение неисправностей
Хотя мотовездеходы Yamaha проходят всестороннюю проверку
перед отгрузкой с завода, во время эксплуатации могут проявить-
ся отдельные неисправности. Например, любые проблемы с то-
пливом, компрессией или зажиганием могут привести к затруд-
ненному запуску и потере мощности.
Приведенная ниже таблица возможных неисправностей и спо-
собов их устранения представляет быструю и несложную про-
цедуру самостоятельной проверки этих важных систем. Однако
если вашему мотовездеходу требуется ремонт, обратитесь к
официальному дилеру компании Yamaha. Квалифицированные
специалисты официального сервиса располагают необходимы-
ми инструментами, опытом и навыками качественного ремонта
мотовездеходов. Используйте только оригинальные запасные
части Yamaha. Контрафактные запасные части могут выглядеть
как запасные части Yamaha, но они часто хуже по качеству, имеют
меньший срок службы и могут стать причиной дорогостоящего
ремонта.
EWB02280
ПРЕДОСТЕРЕЖЕНИЕ
Не курите во время проверки топливной системы. Топливо может
воспламениться или взорваться, став причиной тяжелых травм
или повреждения оборудования. Убедитесь в отсутствии источни-
ков открытого огня или искрения, в том числе запальников водо-
нагревательных колонок и отопительных котлов.
