4
4-16
3. Затяните контргайку в соответствии с рекомендованным мо-
ментом затяжки. ПРЕДУПРЕЖДЕНИЕ: Всегда притягивайте
контргайку к регулировочной гайке, и затем затягивайте ее с
рекомендованным моментом затяжки [ECB00081].
Момент затяжки:
Контргайка:
42 НЧ
Демпфирующее усилие отбоя
Чтобы увеличить демпфирующее усилие отбоя и сделать отбой
жестче, поверните регулировочный винт в направлении (а), чтобы
уменьшить демпфирующее усилие отбоя и сделать отбой мягче,
поверните регулировочный винт в направлении (b).

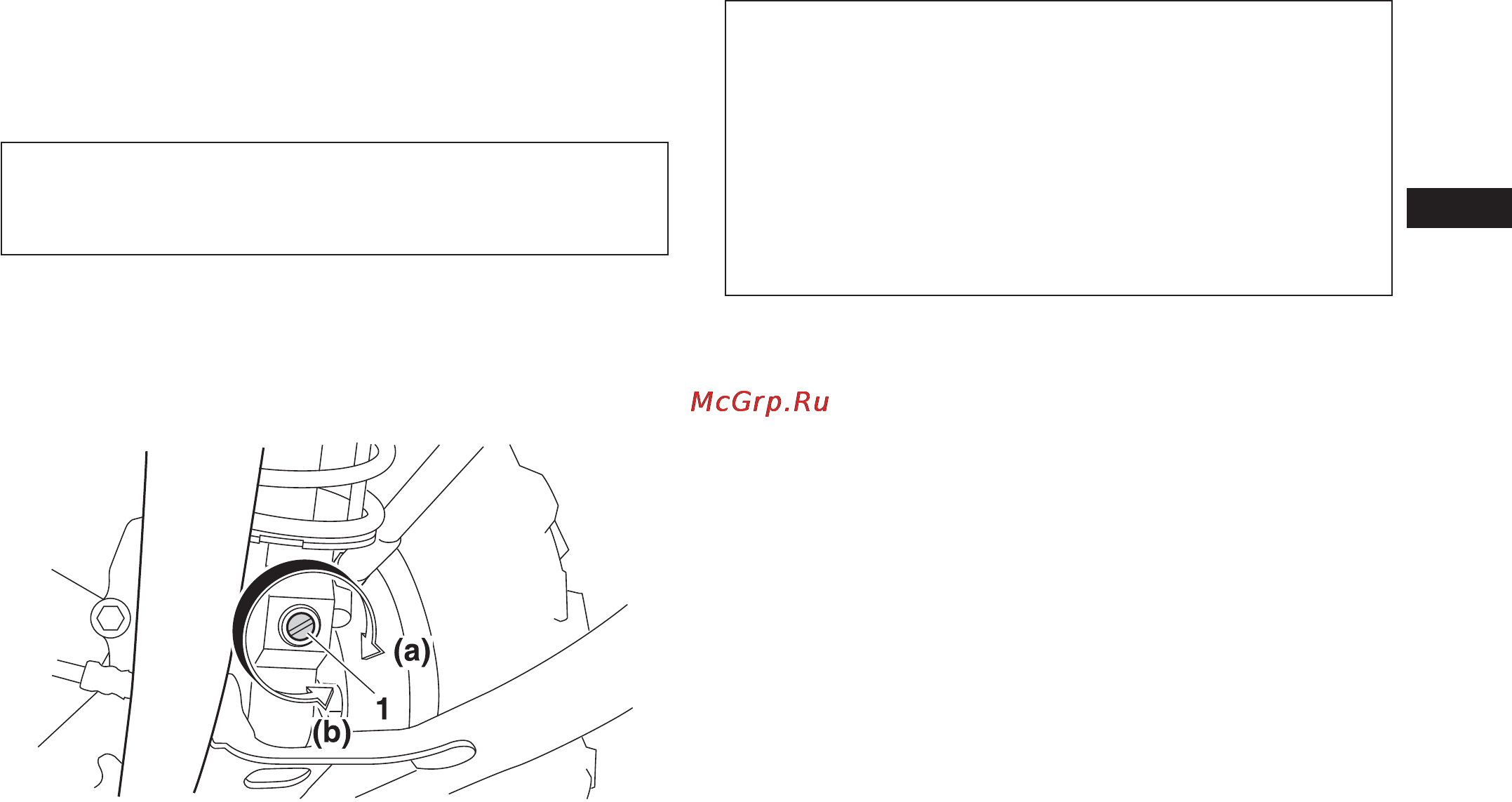

1. Регулировочный винт демпфирующего усилия отбоя
Установки демпфирующего усилия отбоя:
Минимальная (мягкий):
20 щелчков в направлении (b)*
Стандартная:
12 щелчков в направлении (b)*
Максимальная (жесткий):
3 щелчка в направлении (b)*
*Если изначально регулировочный винт повернут в направ-
лении (а) до упора.
