4
4-8
EBU18382

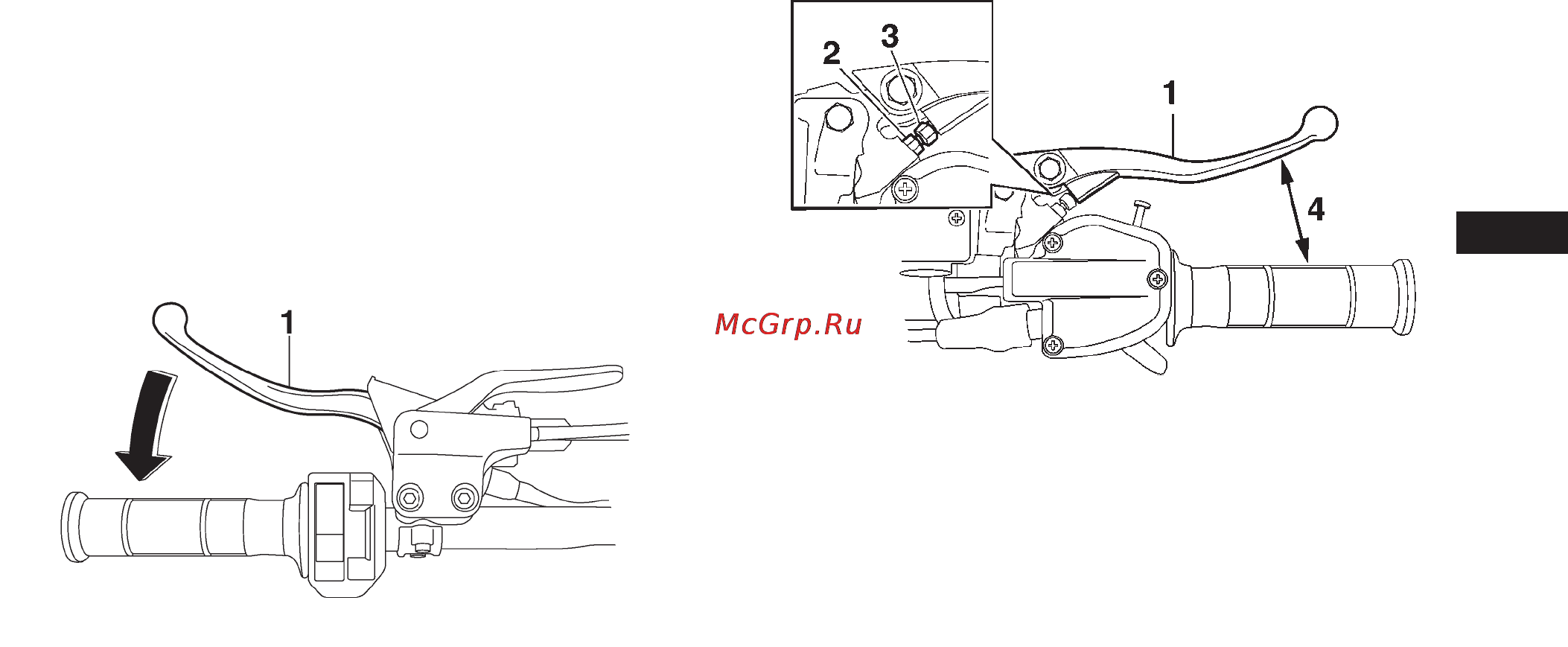

Рычаг сцепления
Рычаг сцепления расположен на левой ручке руля, в держатель
рычага сцепления встроена система отключения цепи зажигания.
Для выключения сцепления нажмите рычаг к ручке руля. Для
включения сцепления отпустите рычаг сцепления. Для плавной
работы сцепления рычаг сцепления следует нажимать быстро, а
отпускать медленно. (Описание работы системы отключения цепи
зажигания приведено на стр. 6-1.)
1. Рычаг сцепления
EBU18411
Рычаг тормоза
Рычаг тормоза расположен на руле справа. Для использования
переднего тормоза прижмите рычаг к рукоятке.
Рычаг тормоза оборудован регулятором положения. Чтобы отре-
гулировать расстояние между рычагом и рукояткой руля, отведи-
те рычаг от рукоятки, чтобы он не касался регулировочного болта,
ослабьте контргайку, поверните регулировочный болт и затяните
контргайку.
1. Рычаг тормоза
2. Контргайка
3. Болт регулировки положения рычага тормоза
4. Расстояние между рычагом тормоза и рулем
EBU18432
Педаль тормоза
Педаль тормоза расположена с правой стороны мотовездехода.
Для включения заднего тормоза нажмите на педаль тормоза.
