8-27
8
ПРИМЕЧАНИЕ
Если указанная частота вращения двигателя на холостом ходу не
может быть отрегулирована описанным выше методом, обрати-
тесь к дилеру компании Yamaha для проведения регулировки.
EBU24045
Регулировка свободного хода троса привода дрос-
сельной заслонки
Свободный ход троса привода дроссельной заслонки должен про-
веряться и при необходимости регулироваться в соответствии с
указанными в таблице периодического обслуживания и смазки
интервалами.
Свободный ход троса привода дроссельной заслонки должен со-
ставлять 2,0–4,0 мм со стороны рукоятки акселератора. Перио-
дически проверяйте свободный ход рычага и при необходимости
регулируйте его указанным ниже образом.
ПРИМЕЧАНИЕ
Частота холостого хода должна быть проверена и отрегулирована
(при необходимости) прежде, чем начинать регулировку свобод-
ного хода троса привода дроссельной заслонки.
1. Сдвиньте резиновый защитный колпачок.
2. Ослабьте контргайку.
ПРИМЕЧАНИЕ
Для выполнения данной регулировки необходим диагностиче-
ский тахометр.
1. Запустите и прогрейте двигатель.
2. Закрепите тахометр на высоковольтном проводе свечи зажи-
гания.
3. Проверьте частоту вращения вала двигателя на холостом
ходу и, при необходимости, отрегулируйте её до номиналь-
ного значения вращением винта регулировки частоты холо-

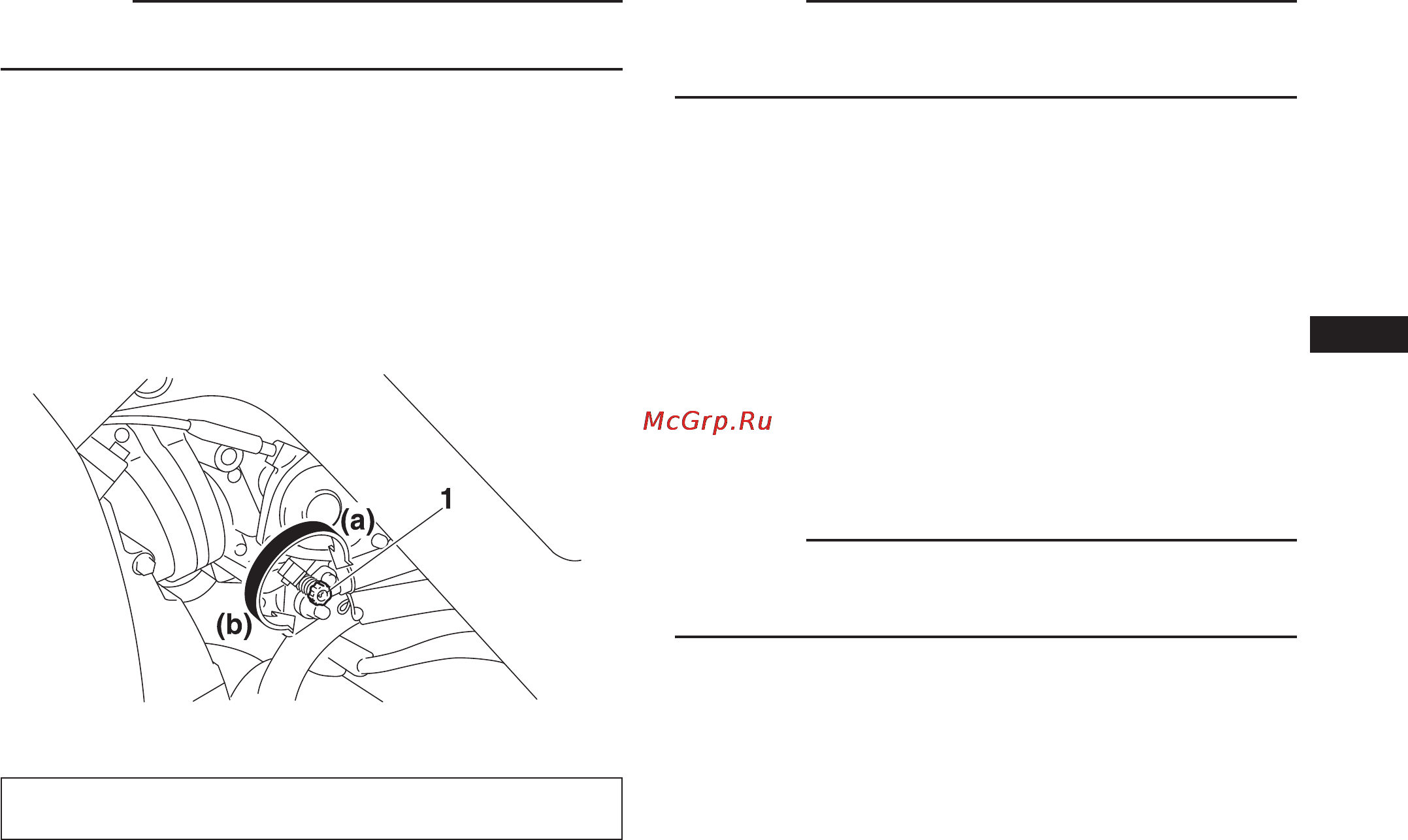

стого хода. Для увеличения частоты холостого хода поверни-
те стопорный винт в направлении (а), а для уменьшения – в
направлении (b).
1. Винт регулировки частоты холостого хода
Частота вращения вала двигателя на холостом ходу:
1500–1700 об/мин
